Slimdrive EMD-F/R
6
Montage / Mounting
3 Montage / Mounting

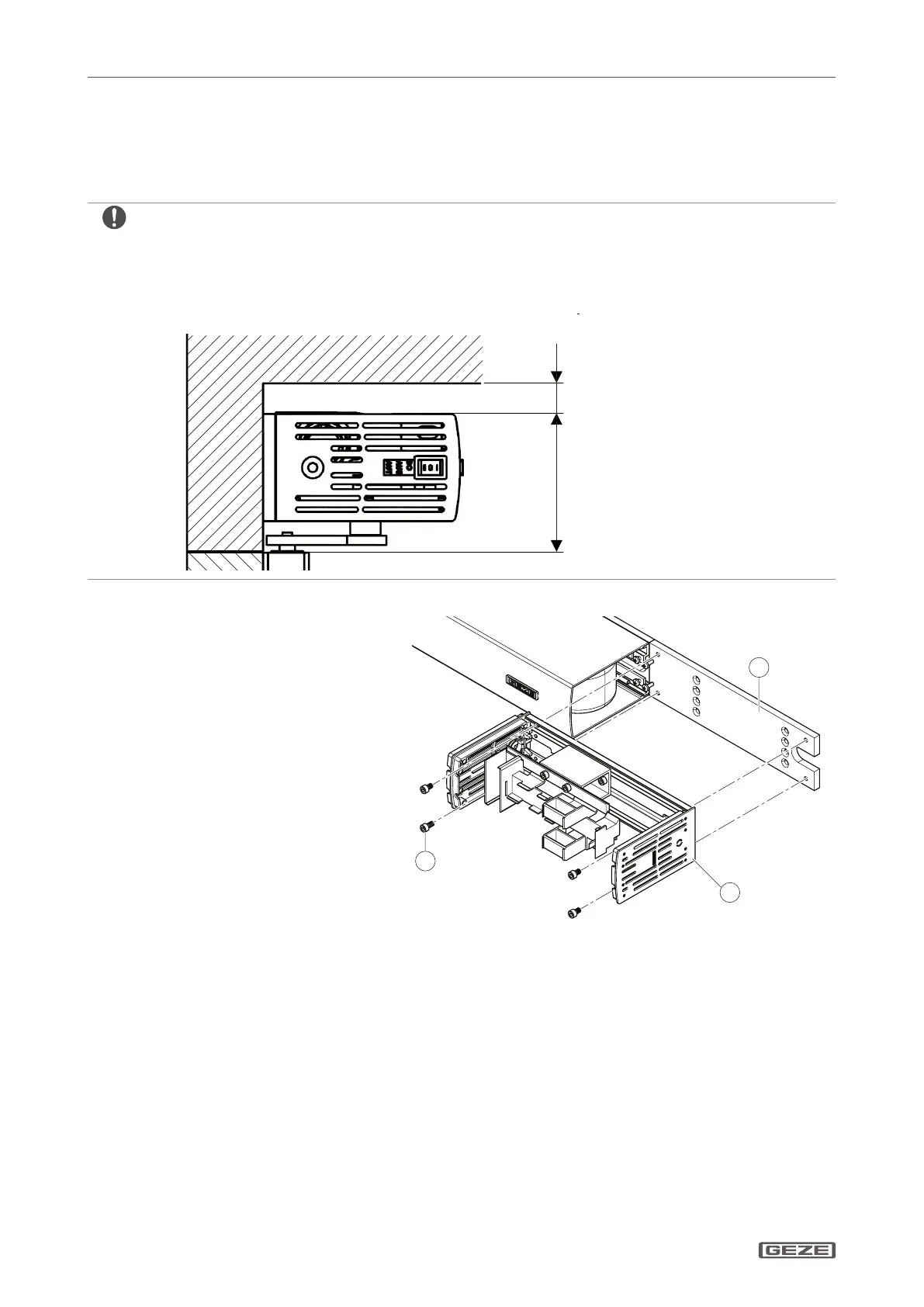

3.1 Anbausatz bzw. Zwischenhaubenbausatz montieren /
Mounting the adapter kit or intermediate cover kit
Zwischen Sturz und Rauchaustrittsönungen in der Haubenoberseite empfehlen wir einen Abstand von mindes-
tens 10mm, damit Rauch durchströmen kann.
We recommend a space of at least 10 mm between the lintel and smoke outlet openings in the upper cover side
so that the smoke can ow through freely.
X
Anbausatz (2) bzw. Zwischenhauben-
bausatz mit 4 Schrauben (3) auf Monta-
geplatte (1) montieren.
X
Mount the adapter kit (2) or intermedi-
ate cover kit using 4 screws (3) to the
mounting plate (1).
