Elektrischer Anschluss / Electrical connection
4 Elektrischer Anschluss / Electrical connection
Angaben für den elektrischen Anschluss müssen dem Anschlussplan Id. 142194 entnommen werden.
The specications for the electrical connection have to be taken from the wiring diagram ID No. 142194.

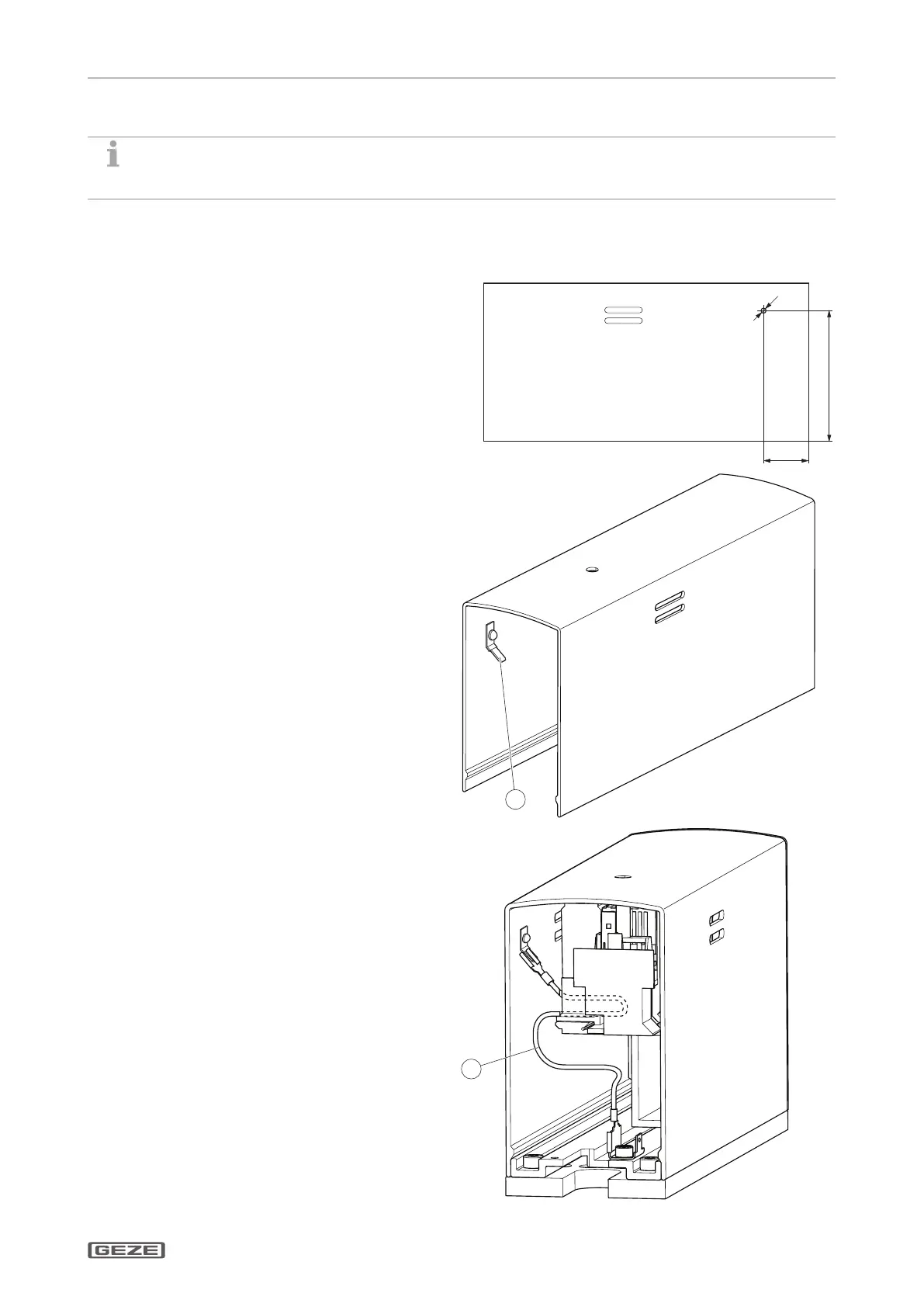

4.1 Flachstecker für Hauben-Erdung montieren /
Mounting the tab connector for the hood earthing
X
Auf dem zur Raumdecke zeigenden Hauben-
schenkel die Lochposition wie dargestellt
ankörnen.
X
Bohrung Ø 4 mm bohren.
X
Bohrung mit Bohrer aufreiben.
X
Punch mark the hole position as shown on the
hood side pointing towards the room ceiling.
X
Drill a hole Ø 4 mm.
X
Ream the hole using the drill bit.
X
Den beiliegenden Flachstecker (1) wie dargestellt
ausrichten und mit einem Blindniet Größe 4mm
befestigen.
X
Align the enclosed tab connector (1) as shown
and fasten using a blind rivet size 4mm.
X
Mit beiliegendem Kabel 400mm (2) Haube
erden.
X
Earth the hood using the enclosed
cable 400 mm (2).
