Slimdrive EMD-F/R
7
Montage / Mounting
X
Rauchschalter aus dem Karton entne-
hmen und Schutzhülle entfernen.
X

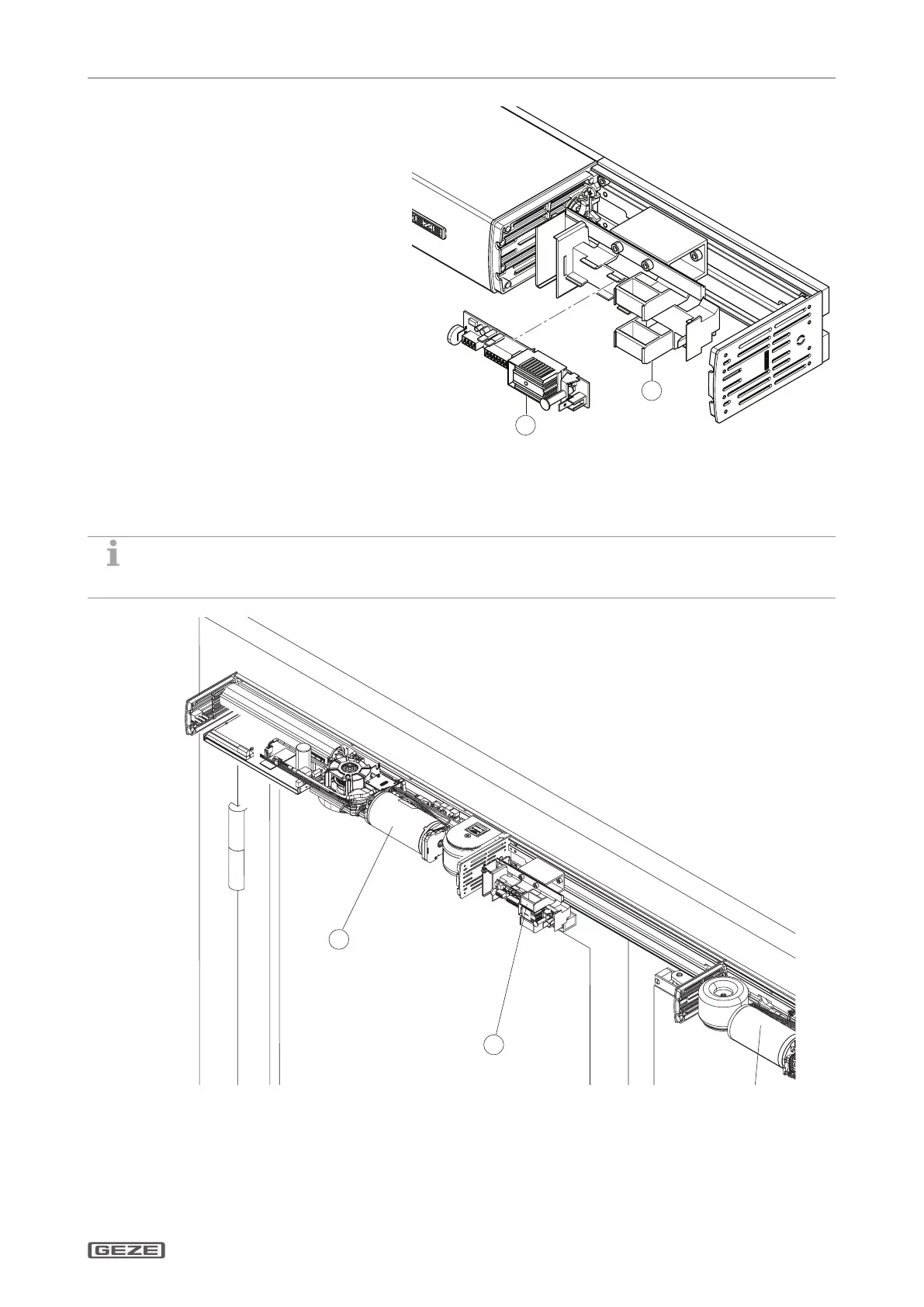

Rauchschalter (4) auf den Kunststohal-
ter (5) klipsen.
X
Rote Schutzkappe entfernen.
X
Take the smoke switch out of the car-
ton and remove the protective cover.
X
Clip the smoke switch (4) onto the
plastic retainer (5).
X
Remove the red protective cap.


3.2 Rauchschalter an 2-ügligen Anlagen montieren /
Mounting the smoke switch at 2-leaf systems
Bei 2-ügligen Anlagen sitzt der integrierte Rauchschalter auf der Gangügel-Seite.
At 2-leaf systems the integrated smoke switch is positioned on the active leaf side.


1 Antrieb Gangügel
2 integrierter Rauchschalter
3 Antrieb Standügel
1 Active leaf drive
2 Integrated smoke switch
3 Passive leaf drive
