Bedienung
3 Bedienung
3.1 Serviceterminal ST220 anschließen und in Betrieb nehmen
MAINSPOWER
SERVICECASE
POWER24V
CHARGE
POWER24V
ON
OFF
WINDOW
OPEN
FULL
ALARM
VENTILATION
LINBUS
ON
OFF
CLOSE
CURRENT
FUSE24V
WINDOW
ST220
Netzsteckdos
e
12
BK BN
GY YE
10
11
ON
X
GEZE
0 V Auf / 24 V Zu 24 V Auf / 0 V Zu
0 V Auf / 24 V Zu 24 V Auf / 0 V Zu
SIGNAL LIN
BK BN GY
YE
oder
A B S
L
15
14
16
13
8
7
6
43
1
2 9
5
A
ABSL
B
SL
230
V / 50 Hz

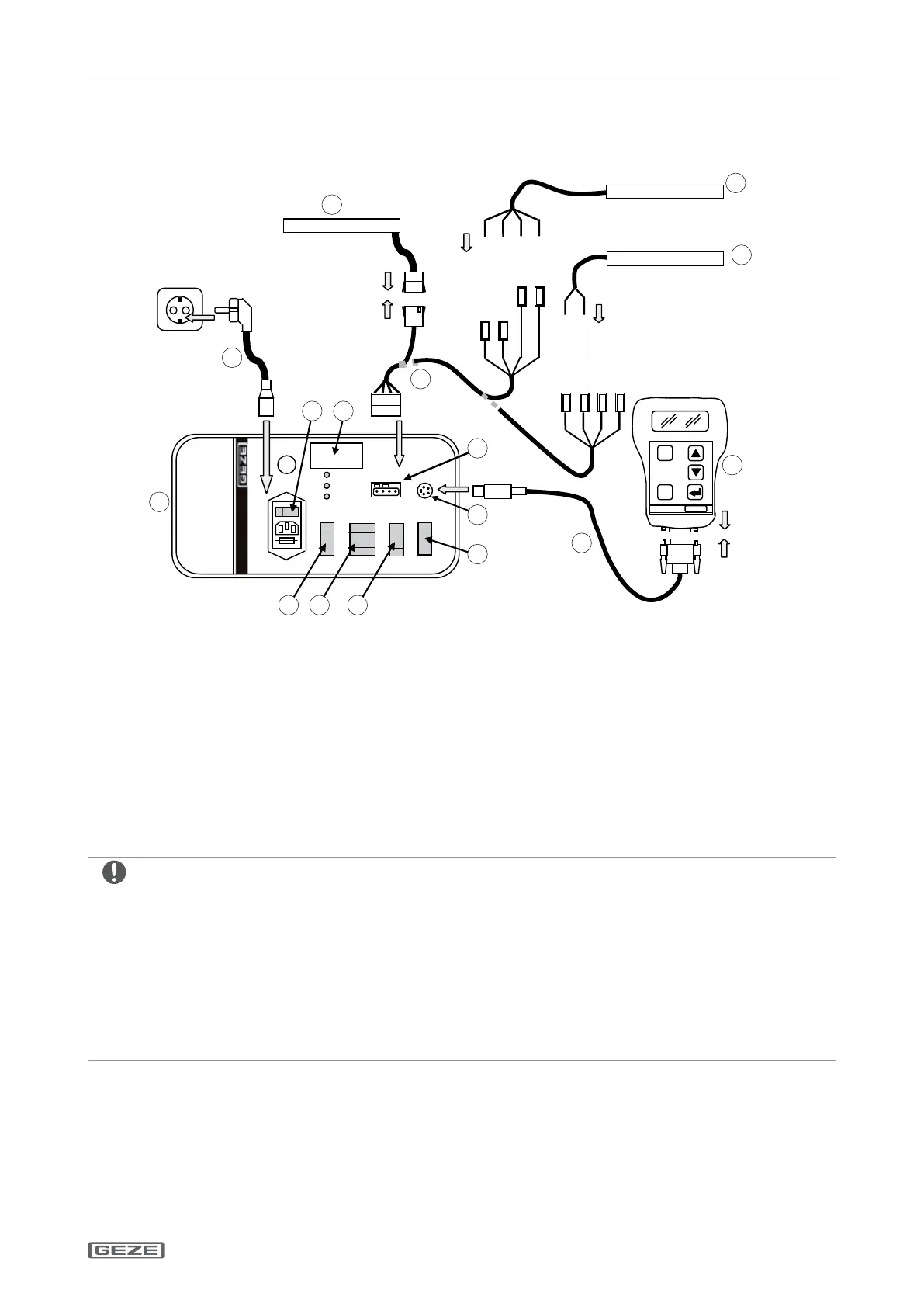

1 Inbetriebnahme-Koer (Mat. Nr. 142586)
2 MAIN POWER (Netzanschluss, Netzsicherung,
Netzschalter)
3 Schalter POWER 24V DC ON/OFF
4 Schalter WINDOW OPEN/CLOSE (Fenster/Antrieb)
5 Schalter LIN-BUS ON/OFF (nur für Antriebe mit
LIN-BUS)
6 Schalter ALARM/VENTILATION
(ALARM: Alarm-Geschwindigkeit, VENTILATION:
Lüftungsgeschwindigkeit)
7 Anschluss für Serviceterminal ST220
8 Anschluss WINDOW (für Einzelantrieb/Fenster)
9 Ampere-Meter (für Anzeige der Stromaufnahme
des Antriebs/Fensters)
10 Netzanschlusskabel
11 Verbindungskabel Antrieb – Inbetriebnahme-Koer
12 Serviceterminal ST220 (Mat. Nr. 087261)
13 Anschlusskabel ST220 mini DIN (Mat. Nr. 142581)
14 Antrieb mit LIN-BUS (4-poliger Flachkabelstecker)
15 Antrieb mit LIN-BUS (4-adriges Anschlusskabel)
16 Antrieb ohne LIN-BUS (keine Parametrierung
möglich)
X
Vor dem Anschluss die korrekte Einstellung der DIP-Schalter an den Antrieben (Solo/Master/Slave)
beachten, da sonst die Daten nicht ausgelesen und verändert werden können (siehe auch Anschlussplan
IQwindowdrives).
à Nur der Master kann mit dem ST220 kommunizieren. Schließt man einen Slave an das ST220 an, erscheinen
keine Texte im Display.
à Die Verriegelungsantriebe Power lock, E 905 und E 906 müssen in Verbindung mit einem Kettenantrieb bzw.
Spindelantrieb an das Gerät angeschlossen werden, um die Daten auszulesen.
à Einstellungen an den Antrieben über das Serviceterminal ST220 können nur in den Endlagen der Antriebe
vorgenommen werden.
à Werden Antriebe in einem Syncro-Verbund angeschlossen, müssen sie gemäß Anschlussplan mit dem
Inbetriebnahme-Koer verbunden werden (Anschlussbild siehe Anschlussplan IQ windowdrives 148327).
X
Inbetriebnahme-Koer (1) vorbereiten (siehe auch Dokumentation zum Inbetriebnahme-Koer).
X
Antrieb bzw. Syncro-Verbund (14, 15, 16) über das beiliegende Verbindungskabel (11) mit dem Anschluss
„WINDOW“ (8) des Inbetriebnahme-Koers verbinden.
X
Stecker des Anschlusskabels (13) in das Serviceterminal ST220 stecken und beide Schrauben festziehen. Ande-
res Ende des Anschlusskabels am Feld „ST220“ (7) des Inbetriebnahme-Koers anschließen.
X
Schalter „WINDOW OPEN“ (4) auf Mittelstellung stellen.
X
Schalter Spannung „POWER 24V“ (3) einschalten.
Netzsteckdose
230V / 50 Hz
oder
0 V Auf / 24 V Zu 24 V Auf / 0 V Zu
0 V Auf / 24 V Zu 24 V Auf / 0 V Zu
