GF SG 125 - Aufbau; Aufbau des Produkts, Ausrüstung

4 Aufbau des Produkts, Ausrüstung Betriebsanleitung SG 125
8
4 Aufbau des Produkts, Ausrüstung

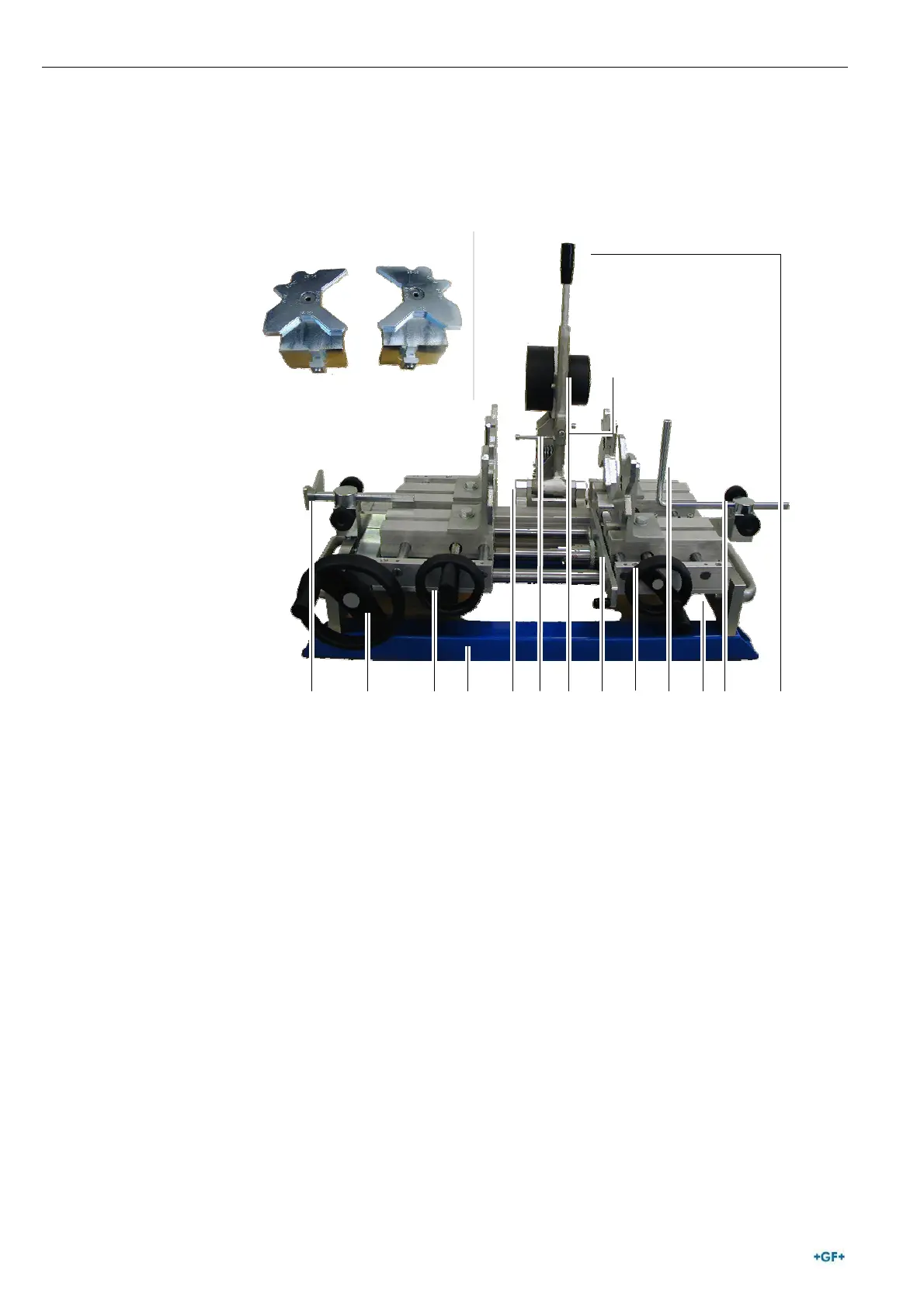

4.1 Aufbau
1 V-förmige Rohrauflage
2 Handrad für das Zusammenfahren der Schlitten
3 Handrad für das Spannen des Rohres auf dem linken Schlitten
4 Maschinengestell
5 Linke Prismenspanneinheit mit Spannvorrichtung und
Spannbacken
6 Anschlagschrauben fü
r
die richtige Positionierung von Rohr und
Fitting während der Anwärmphase
7 Heizelement mit Heizstutzen und -buchse
8 Stellring/Anschlag mit Skalierung für Fügephase
9 Anschlag für Rohr/Fitting
10 Rechte Prismenspanneinheit mit Spannvorrichtung und
Spannbacken
11
Handrad für das Spannen des Fittings auf dem rechten Schlitten
12 Gegenhalte
r
13 Griff für das manuelle Schwenken des Heizelements
14
Optional: Universelle äussere Prismenspanneinheit komplett
3 1 2 5 6 7 8 10 11
12
4
9
13
14
