GF SG 125 - Allgemeine Hinweise; Schweissvorbereitungen; Vorbereitungen

7 Schweissvorbereitungen Betriebsanleitung SG 125
12

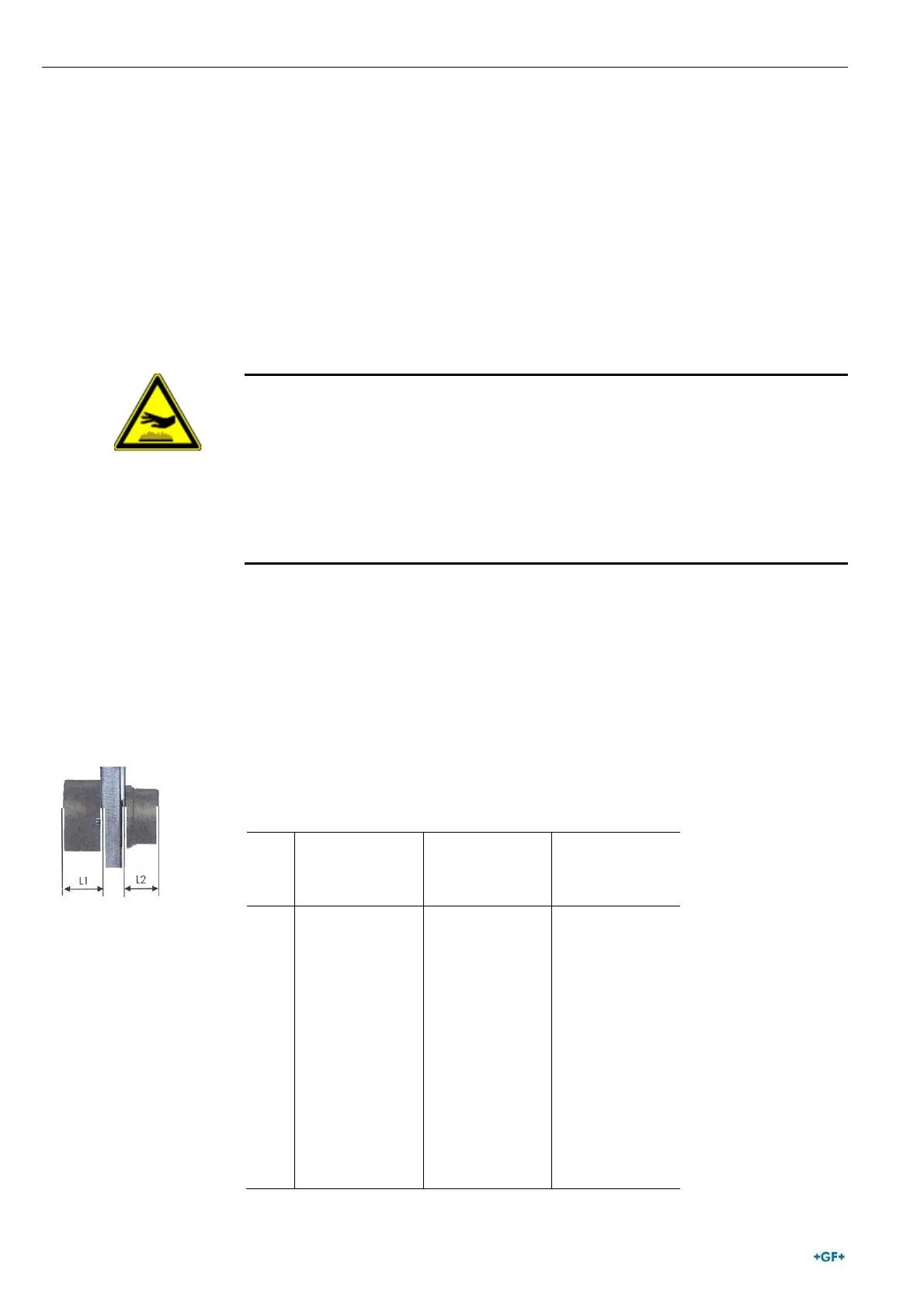

7 Schweissvorbereitungen
7.1 Allgemeine Hinweise
Ausschlaggebend für ein optimales Arbeiten mit der SG 125 ist der
Einsatz von Bedienungspersonal das bei Georg Fischer geschult wurde.
Fundierte Detailkenntnisse der Maschine sowie der dazugehörenden
Komponenten verhindern Handhabungsfehler und somit fehlerhafte
Schweissverbindungen.
Verbrennungsgefahr!
Aufgeheizter Heizspiegel (260 °C)!
Verbrennungsgefahr an den Händen bei Berühren des aufgeheizten
Heizspiegels.
 Aufgeheizten Heizspiegel nicht berühren.
 Heizelement nur an den bestehenden Griff fassen.
 Grundsätzlich können nur gleichartige Werkstoffe verschweisst
werden.
7.2 Vorbereitungen
1. Entsprechende Heizstutzen und -buchsen montieren. Die
Heizwerkzeuge dürfen weder zerkratzt noch sonst beschädigt sein.
Die Schweissflächen müssen sauber sein.
2. Heizstutzen und -buchsen mit L1 und L2 gemäss folgender Tabelle.
 d
L1
Heizbuchsen
mm
L2
Heizstutzen
mm
Code
16 27,0 23,0 799 300 155
20 28,0 24,0 799 300 156
25 30,0 26,0 799 300 157
32 32,5 28,0 799 300 158
40 34,5 30,0 799 300 159
50 37,5 33,0 799 300 160
63 42,0 37,0 799 300 161
75 46,0 41,0 799 300 162
90 50,0 45,0 799 300 163
110 56,0 51,0 799 300 164
125 63.0 54.0 799 300 165
Warnung
