7 Schweissvorbereitungen Betriebsanleitung SG 125
14
8. Mit Innensechskantschlüssel Spannbacken fixieren.
Auf die zwei Positionierstifte achten!
 Als zusätzliche Auflagehilfen V-Rohrauflagen verwenden.
 Zu verschweissende Teile mit Gegenhalter gegen axiales
verschieben sichern.
 Beim Verschweissen von langen Rohrstücken empfiehlt es sich, auch
die äusseren Prismenspanneinheiten zu verwenden (Code 790 310
011).

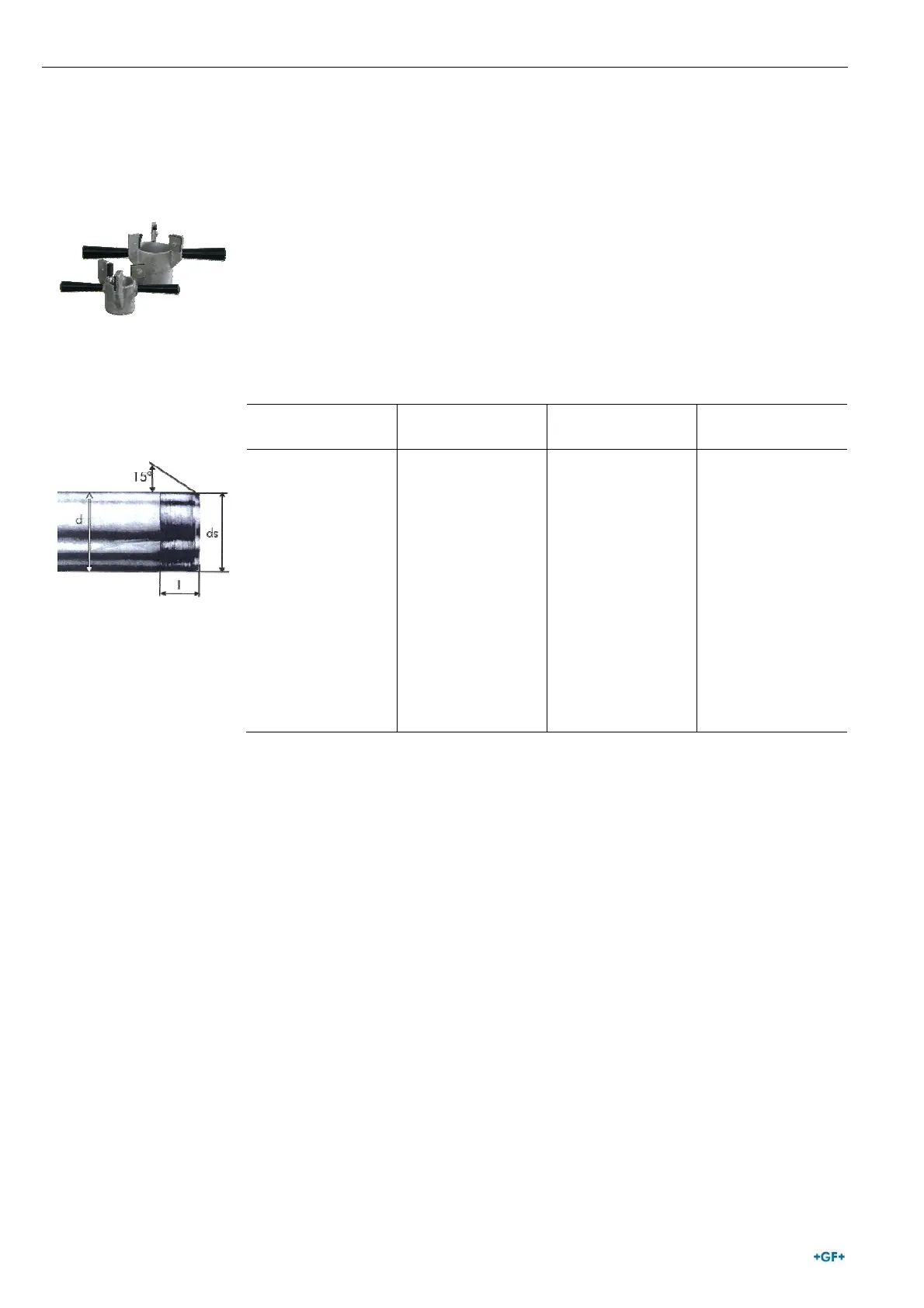

9. Rohrende mit dem entsprechenden Handrohrschäl- und
Anfaswerkzeug kalibrieren.
 d (mm)
Code Schällänge
I (mm)
Schäldurchmesse
r ds in mm
16 - 13 15,85–15,95
20 799 300 260 14 19,85–19,95
25 799 300 270 16 24,85–24,95
32 799 300 280 18 31,85–31,95
40 799 300 290 20 39,75–39,95
50 799 300 300 23 49,75–49,95
63 799 300 310 27 62,65–62,95
75 799 300 320 31 74,65–74,95
90 799 300 330 35 89,65–89,95
110 799 300 340 41 109,55–109,95
125 - 46 124,55–124,95
Die Schällänge I entspricht der Messerlänge des Schälwerkzeuges.
