GFL 3012 - Inbetriebnahme; Einstellung von Schüttelfrequenz und Laufzeit

Schüttelapparate - Shakers
3012 / 3014 / 3017 / 3018 / 3020
Seite 5 von 24 Rev.1
Der Schüttelapparat darf nur an einem vorschriftsmäßig
installierten Stromanschluss mit Schutzleiter (PE), entsprechend
den örtlichen Vorschriften, betrieben werden.
Der Stromanschluss muss allpolig vom Stromnetz trennbar
(z.B. Schutzkontaktsteckdose) ausgeführt sein.

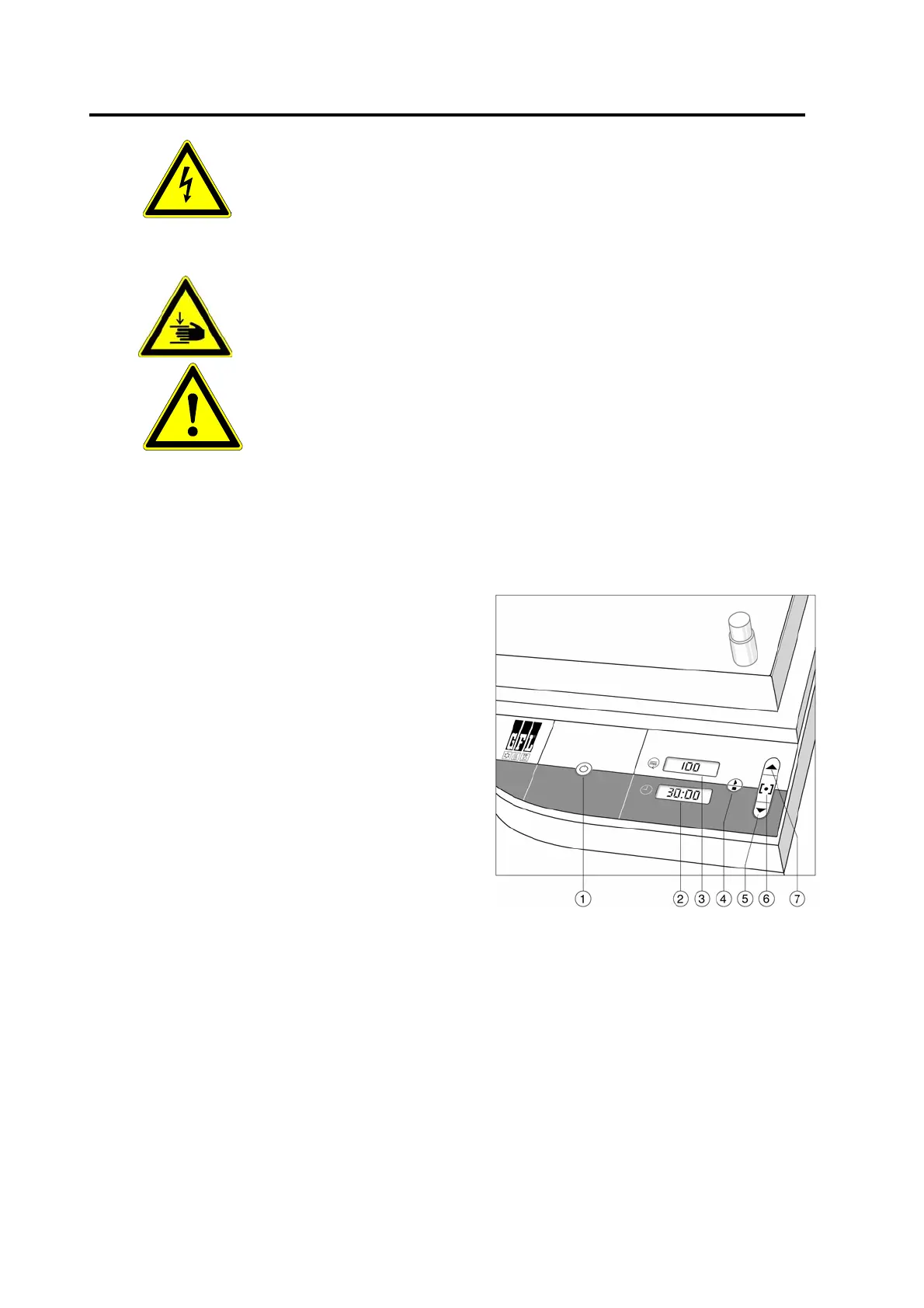

4. Inbetriebnahme
Achtung,
wegen erhöhter Verletzungsgefahr während des Betriebes nicht
in das laufende Gerät fassen.
Achtung,
während des Betriebes muss sichergestellt sein, daß sich durch
den Schüttelvorgang keine explosive Atmosphäre im Umfeld des
Schüttelapparates bilden kann.
Zur Inbetriebnahme den Hauptschalter an der Rückseite des Geräts in Stellung I schalten,
anschließend mit Schalter 1 den Schüttelapparat in Betriebsbereitschaft schalten. In den
Displays 2 und 3 werden die gespeicherten Sollwerte für Laufzeit und Drehzahl angezeigt.
4.1 Bedienungs- und Anzeigeelemente auf der Armaturentafel
-Schalter 1- zum Ein- und Ausschalten
(Standby-Betrieb) des Schüttelapparats.
-Display 2- zur Anzeige der Solllaufzeit sowie
der Restlaufzeit bei Betrieb des Schüttel-
apparats.
-Display 3- zur Anzeige der Soll- oder der
Istdrehzahl.
-Schalter 4- zum Starten und Beenden der
Schüttelbewegung sowie zum Bestätigen
geänderter Sollwerte von Drehzahl und
Laufzeit.
-Schalter 5- zur Eingabe kleinerer Sollwerte
bei Drehzahl und Laufzeit.
-Umschalter 6- schaltet in die Sollwertein-
gabe von Drehzahl oder Laufzeit um.
-Schalter 7- zur Eingabe größerer Sollwerte
bei Drehzahl und Laufzeit.
4.2 Einstellung von Schüttelfrequenz und Laufzeit
Nach Einschalten des Schüttelapparates mit Schalter 1 erscheinen in den Displays 2 und 3
die zuletzt eingestellten und gespeicherten Sollwerte von Laufzeit und Drehzahl. Durch jedes
Betätigen des Schalters 6 wird das Gerät im Eingabemodus zwischen den Sollwerteingaben
von Schüttelfrequenz und Laufzeit hin- und hergeschaltet. In den Displays 2 oder 3 wird der
jeweils einstellbare Sollwert in blinkende Klammern gestellt. Der einstellbare Sollwert kann
nun mit dem Schalter 7 vergrößert oder dem Schalter 5 verkleinert werden.
Sind die geforderten Sollwerte richtig eingestellt, werden die eingegebenen Werte mit
Schalter 4 bestätigt und der Schüttelapparat damit in Betrieb gesetzt.
