Calentador De Aire Eléctrico
Manual del usuario
3
4
5

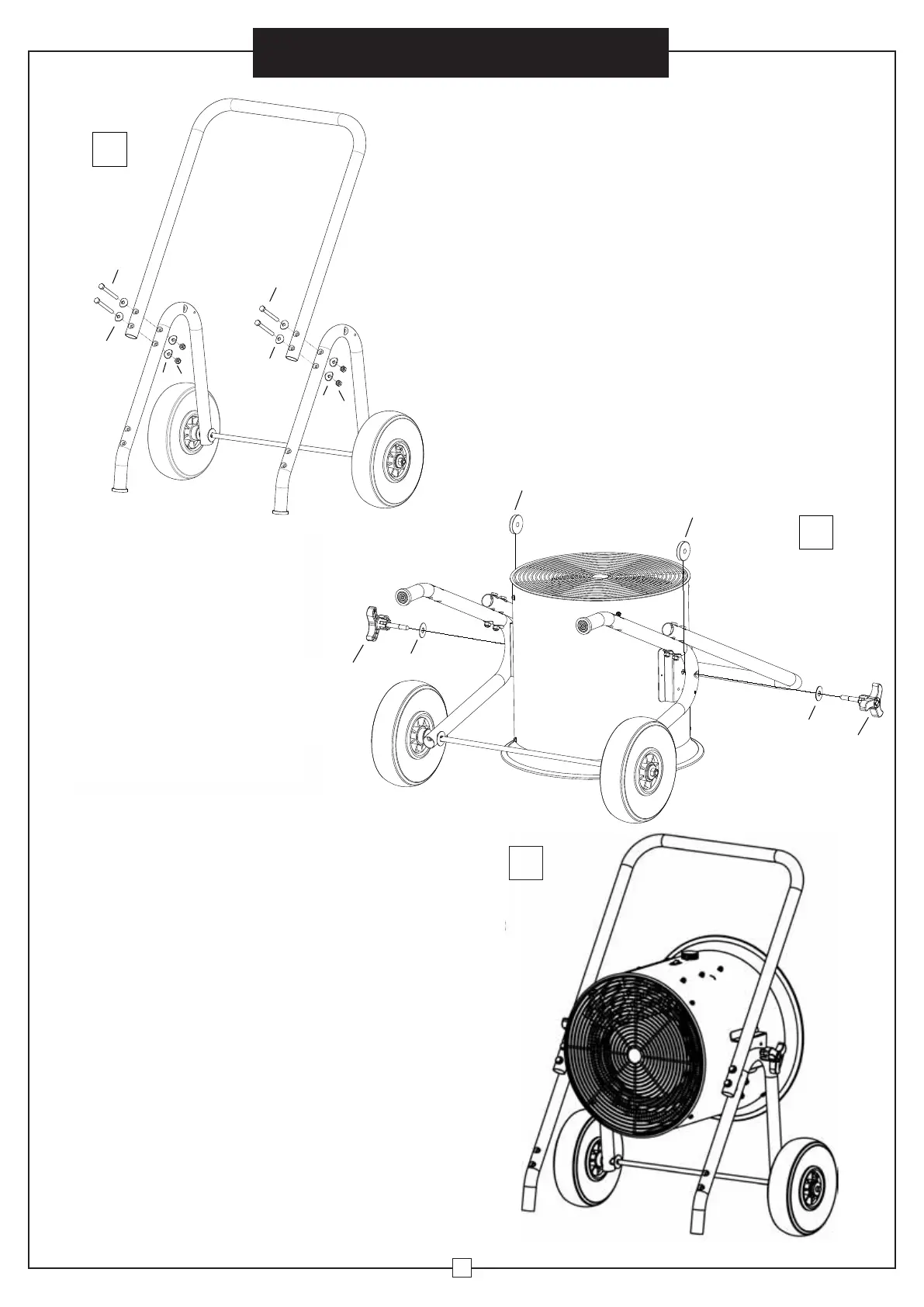

Use el tornillo M8 x 80 (10), la arandela
de 8 mm (9) y la tuerca M8 (8) para fijar
la manija al soporte de pie. Apriete.
Utilice la almohadilla de goma 50 x
10 (16), la arandela de 10 mm (15) y
la perilla (14) para fijar el calentador al
soporte de pie. Apriete las perillas.
IInserte el tornillo M6 x 55 (11), la arandela de 6 mm (12) y la
tuerca M6 x 20 (13) en el soporte de pie.
Conecte el cable de suministro de energía eléctrica al
compartimiento de cableado (ver instrucciones de cableado).
Fije los conectores al conductor y cableado de tierra apropiados.
Después de completar las conexiones, organice los conectores y
los cables de alimentación en el compartimiento de cableado.
Ulice la almohadilla de goma 50 x 10
(13), la arandela de 10mm (12) y la
perilla (11) para fijar el calentador al
soporte de pie. Apriete las perillas.
Use el tornillo M8 x 80 (10), la arandela
de 8mm (9) y la tuerca M8 (8) para fijar
la manija al soporte de pie. Apriete.
13
12
11
13
12
11
4
10
9
8
10
9
8
9
9
3
