Ventilateur Électrique Chauffant
Manuel de l'utilisateur
3
4
5

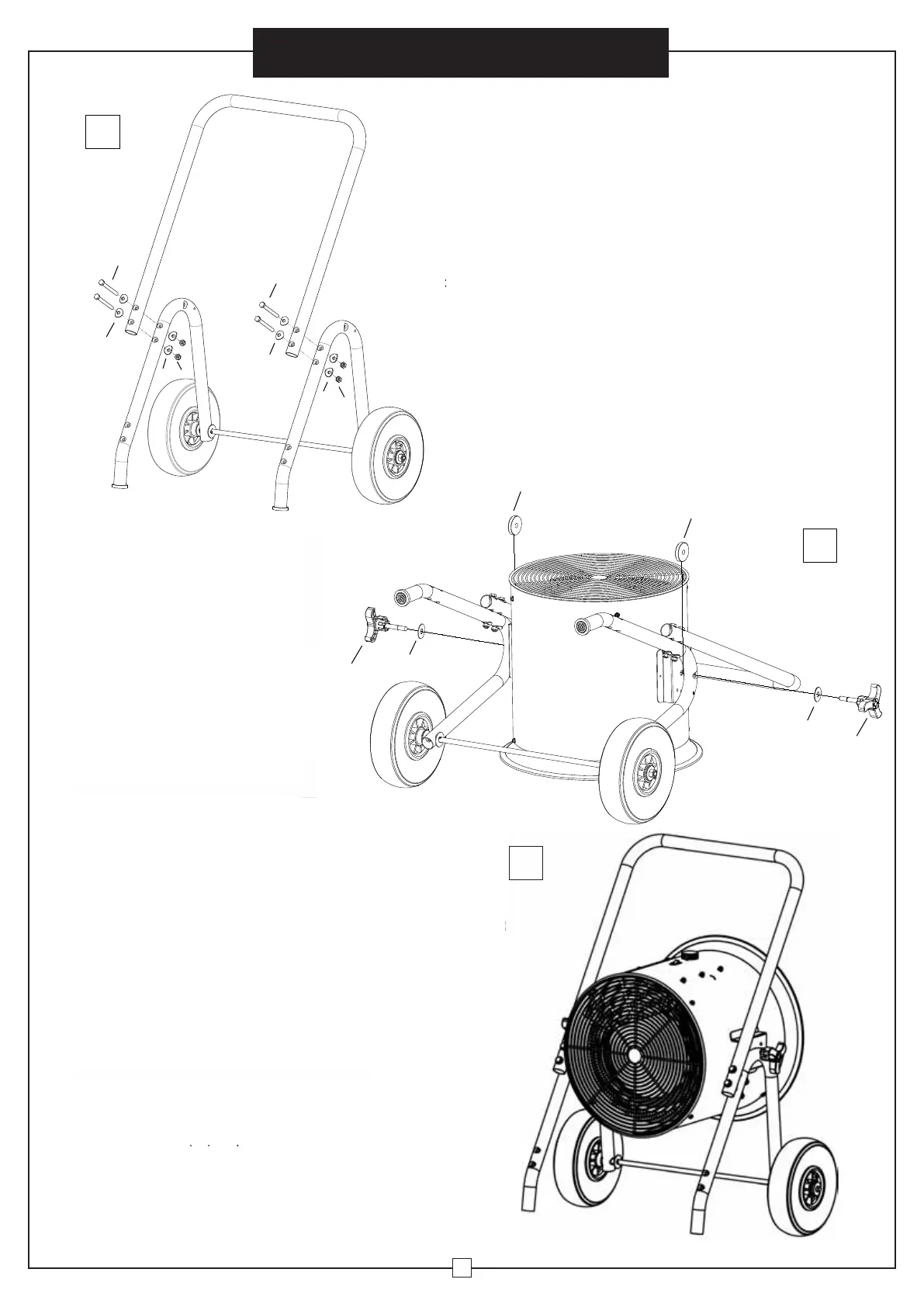

Utiliser la vis M8 x 80 (10), la rondelle
au diamètre de 8 mm (9), et l’écrou M8
(8) pour fixer la poignée au pied. Serrer.
Utiliser un coussinet en caoutchouc
de 50 x 10 (16), la rondelle au
diamètre de 10 mm (15) et le bouton
(14) pour fixer le chauffeur au pied.
Serrer les boutons.
Insérer la vis M6 x 55 (11), la rondelle au diamètre de 6mm (12)
et l’écrou M6 x 20 (13) au pied.
Connectez le câble d’alimentation électrique au
compartiment de câblage. (Voir les instructions de câblage).
Fixer les connecteurs aux conducteurs et câblages de masse.
Après avoir effectué les connexions, organiser les connexions
et les fils d’alimentation dans l’habitacle de câblage.
Uliser un coussinet en caoutchouc
de 50 x 10 (13), la rondelle au di-
amètre de 10mm (12) et le bouton
(11) pour fixer le chauffeur au pied.
Serrer les boutons.
Uliser la vis M8 x 80 (10), la rondelle au
diamètre de 8mm (9), et l’écrou M8 (8) pour
fixer la poignée au pied. Serrer.
4
13
12
11
13
12
11
4
10
9
8
10
9
8
9
9
3
