Appareil indicateur de fuite Type LAG 2000 A
19 / 28
Tension electrique !
Risque de choc électrique.
Couper l'alimentation et inter-dire sa remise en marche.

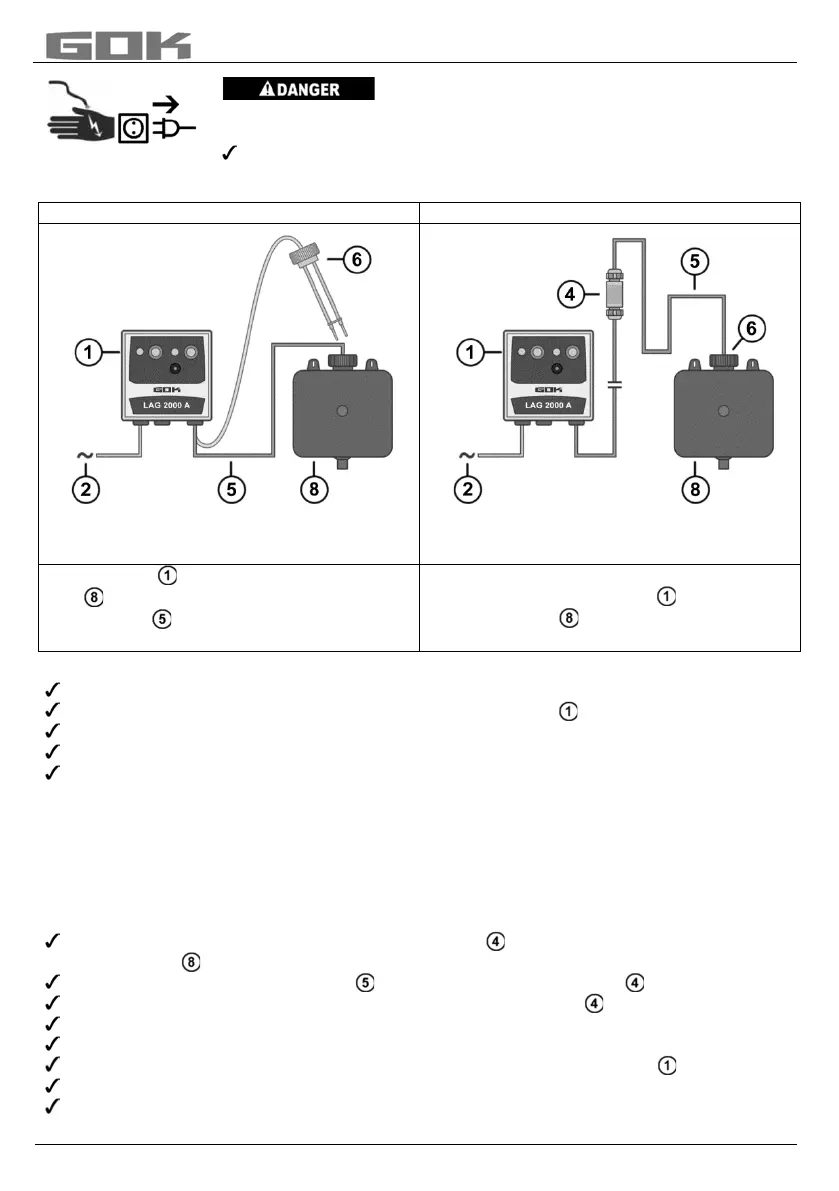

Raccord Transmetteur
Raccord – direct
Raccord – indirect
Fig. 6: Ligne du transmetteur raccordée de
manière directe
Fig. 7: Ligne du transmetteur raccordée de
manière indirecte
Si l'indicateur et le réservoir de contrôle
LAF montés côte à côte, le ligne du
transmetteur peut être connecté
directement au l'indicateur.
Une prolongation de la ligne du transmetteur
est nécessaire si l'indicateur
et le réservoir
de contrôle LAF sont séparés l'un de
l'autre ou éloignés de plus de 0,4 m.
Fig 6 : Raccord – direct
Raccordement de la ligne du transmetteur cf. Fig. 6 : Borne de raccordement "C".
Guider la ligne à travers le raccord fileté "A6" sur l'indicateur .
Fixer la ligne en 4 et 5 selon le repérage des bornes.
La polarité n'a pas d'importance.
Refixer la face avant à l'aide des 4 vis si aucune alarme supplémentaire n'est raccordée à
la sortie relais.
Fig. 7: Raccord – indirect
• Pour l'extension, utiliser une prise femelle étanche ou l'ensemble de raccordement de câble
GOK. Cet ensemble de raccordement se trouve aussi dans le kit de montage GOK
(réf. 15 072 99).
•
Pour l'extension, utiliser des lignes à gaine extérieure bleue ou à étiquette bleue pour circuit
électrique à sécurité intrinsèque.
Monter l'ensemble de raccordement de câble IP 54 en haut à côté du réservoir de
contrôle LAF .
Raccorder la ligne du transmetteur à l'ensemble de raccordement .
Raccorder l'extension de la ligne à l'ensemble de raccordement .
Fixer l'extension à la paroi.
Raccordement de l'extension cf. Fig. 6 : Borne C.
Guider l'extension à travers le raccord fileté “A6” sur l'appareil indicateur .
Fixer l'extension selon le repérage en 4 et 5. La polarité n'a pas d'importance.
Refixer la face avant à l'aide des 4 vis si aucune alarme supplémentaire n'est raccordée à
la sortie relais.
