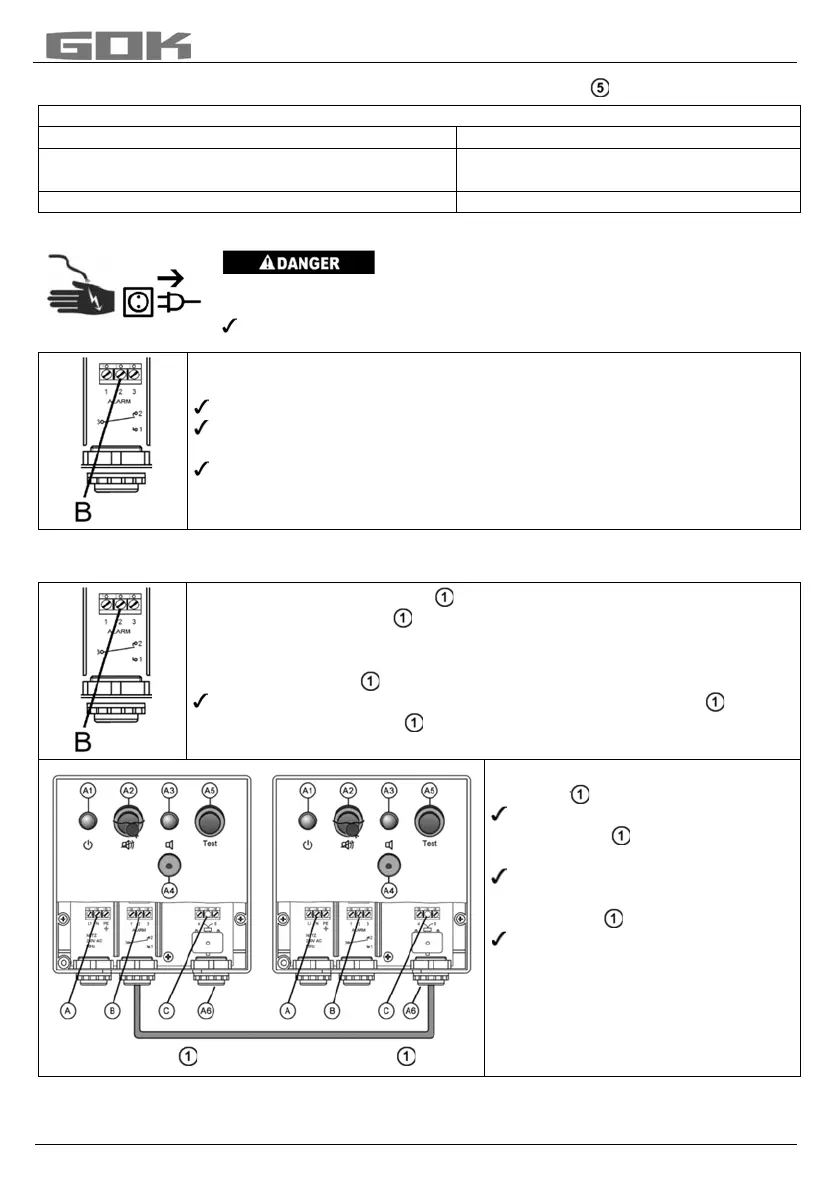

Appareil indicateur de fuite Type LAG 2000 A
20 / 28
Tableau 8 : Caractéristiques techniques de la ligne du transmetteur
Ligne du transmetteur
Tension transmetteur
max. 25 V
Extension autorisée-Ligne du transmetteur
Étanche NYM
Souterraine - NYY ou similaire
Longueur maximale de l'extension
max. 100 m Section 1,5mm
2
Raccordement Sortie relais pour alarme supplémentaire
Ten
sion electrique !
Risque de choc électrique.
Couper l'alimentation et inter-dire sa remise en marche.
Raccordement du câble du transmetteur d'alarme externe cf. Fig. 8 :
Borne B ALARM :
Guider le câble à travers le raccord fileté sur l'appareil indicateur.
Fixer le câble du transmetteur d'alarme externe en 1, 2 ou 3 selon la
désignation des bornes.
Placer la face avant sur l'appareil et la fixer avec les 4 vis.
Fig. 8 : Raccordement Sortie relais pour alarme supplémentaire – 2
ème
appareil
indicateur comme transmetteur externe
Un autre appareil indicateur peut être raccordé à la borne B ALARM
de l'appareil indicateur pour transmettre le signal à distance comme
transmetteur d'alarme externe.
Un autre transmetteur d'alarme externe peut être raccordé au 2
ème
appareil indicateur a.
Fixation et raccorde-ment au secteur de l'appareil indicateur a
comme pour l'appareil , ne fixez pas la face avant.
Raccordement du 2
ème
appareil
indicateur a:
Raccordement du câble de
l'indicateur cf. Fig. 8 : Borne
C“.
Guider le câble à travers le
raccord fileté A6sur l'appareil
indicateur a.
Fixer le câble en 4 et 5 selon le
repérage. La polarité n'a pas
d'importance.
Refixer la
face avant à l'aide des 4 vis
si aucune alarme supplémentaire
n'est raccordée à la sortie relais.
Fixer le câble à la paroi.
Indicateur
Indicateur a
