Lekindicator type LAG 2000 A
artikelnr. 15 072 56 d 13 / 28
Tabel 5: Tanks met dubbele wanden en gegevens inzake bedrijfs- en testdruk
Tank volgens
bouwnorm
Tank
Bewakingsruimte
Bedrijfsdruk p
o,2
Testdruk p
t,2
Maximaal toegestane druk p
s,2
DIN 6608-2
500 mbar
600 mbar
Tot bouwjaar 1975: 500 mbar
8)
Van bouwjaar 1976 af:
550 mbar
8)
DIN 6616
DIN 6618-3
DIN 6619-2
DIN 6623-2
DIN 6624-2
EN 12285-1
Klasse A
400 mbar
360 mbar
9)
EN 12285-2
tanktype D
Klasse
B, C
600 mbar
550 mbar
9)
Tank zonder bouwnorm
≥ 600 mbar
10)
p
s,2=
p
t,2
/ 1,1
8)
8)
Volgens VdTÜV-informatieblad 904 uitgave 03.2001, vermits DIN-normen geen uitspraak
over
p
s,2
doen
9)
Aanname met p
s,2
= p
t,2
/ 1,1, vermits EN-normen geen uitspraak over p
s,2
doen
Opmerking: Alle drukken als overdrukken
10)
Minimale testdruk conform EN 13160-7
Inbouwmaat a voor het LIV-reservoir binnen het geldigheidsbereik van EN 13160-3
• De inbouwmaat a is de afstand tussen de tanktop en de onderrand van het LIV-
reservoir. De minimale inbouwmaat a
min
moet volgens de berekeningsvergelijking [2]
en [3] achterhaald en nageleefd worden. De inbouwmaat a
max
mag niet
overschreden worden en moet volgens de berekeningsvergelijking [4] achterhaald
en nageleefd worden.
• Hierbij geldt: a
min
≤ a ≤ a
max
[1].
• Afstand tussen testventiel en onderrand van het LIV-reservoir: ≥10 cm.

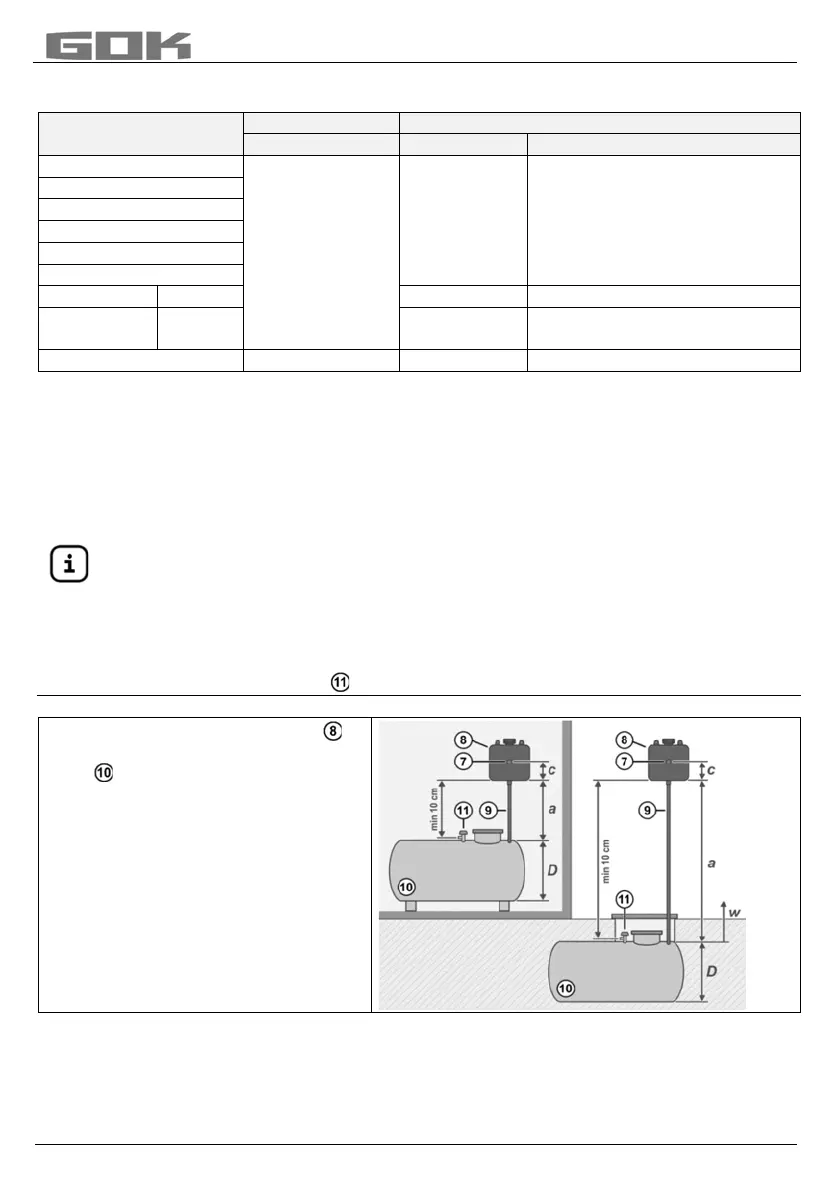

Afb. 4: Inbouwmaten voor het LIV-reservoir; zie voor toelichting tabel 6
De plaatsing van het LIV-reservoir
voor bovengrondse en ondergrondse
tanks is in afb. x schematisch
weergegeven.
Opmerking:
De inbo
uw van de LAG 2000 A voor
ondergrondse tanks is in Duitsland
enkel mogelijk in het kader van
vervanging van lekindicatoren.
