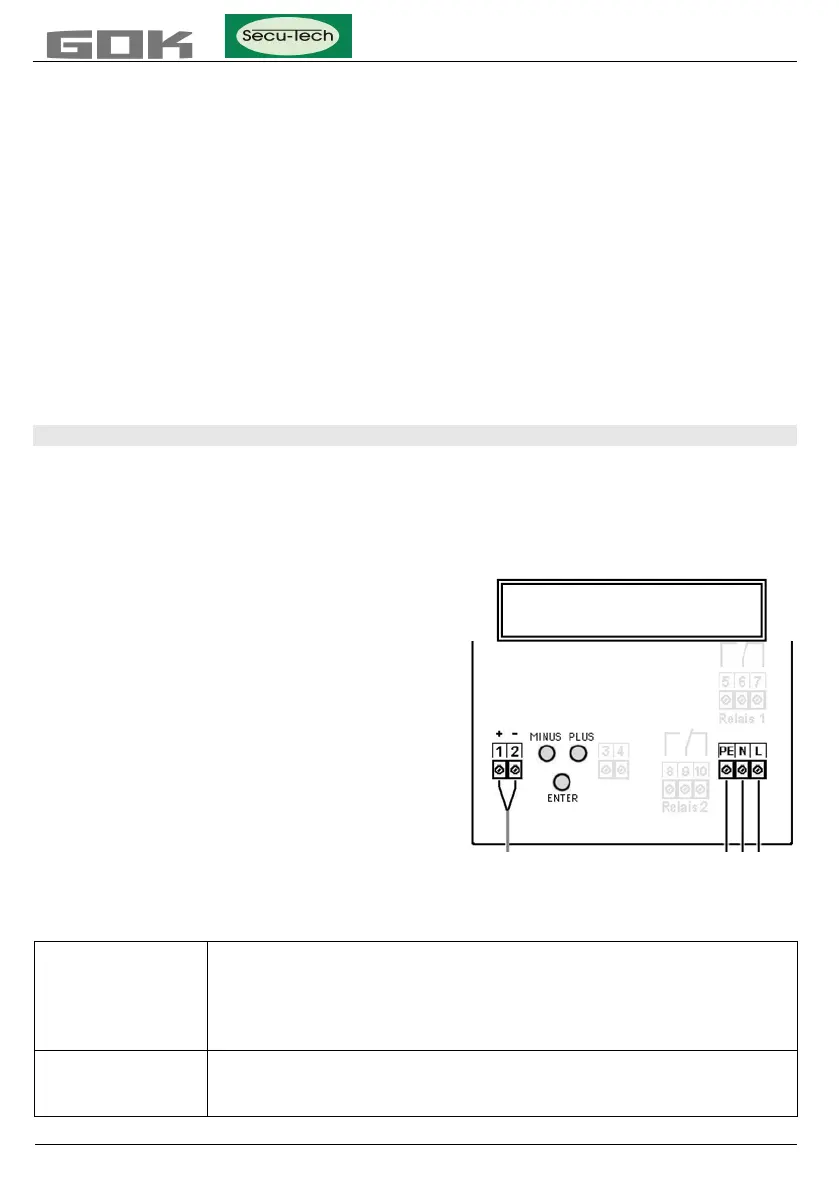

Połączenie kontaktu przekaźnika na wskaźniku SmartBox
®
2 oraz SmartBox
®
3
SmartBox
®
2 wyposażony jest w dwa przekaźniki (SmartBox
®
3  1 przekaźnik) służące do
podłączenia zewnętrznego obiegu prądu lub do sterowania zewnętrznym urządzeniem
alarmującym lub sygnalizatorem. W przypadku awarii urządzenia lub w momencie, gdy stan
napełniania (lub opcjonalnie temperatura) jest powyżej wybranego stanu granicznego, styki
przekaźnika 6 + 7 oraz 9 + 10 są zamknięte, względnie 5 + 6 oraz 8 + 9 są otwarte – patrz
zapis na platynie w urządzeniu.
Napięcie rozdzielcze
maksymalnie 250 V AC
Prąd rozdzielczy
maksymalnie 3,5 A
Połączenie
Normalnie otwarte (NO)
Normalnie zamknięte (NC)
Przekaźnik 1
styki 5 + 6
styki 6 + 7
tylko SBox 2
Przekaźnik 2
styki 8 + 9
styki 9 + 10
tylko SBox 2+3
Pos: 35 /A nl eitu nge n A5 /El ektr oni k/S mar tbo x/1+ 2+3 /Ans chl us s Sc hnitt stel l e zu SB 4+ 5+ PC @ 0\ mod_1305104046239_702.docx @ 12358 @ @ 1
Połączenie złącza do SmartBox
®
4, SmartBox
®
5 lub PC-Set (oprogramowanie)
Wartości pomiarowe mogą być przekazywane poprzez wbudowane złącze “SERIAL LINK
OUTPUT” zaciski 3 + 4 na SmartBox
®
4, SmartBox
®
5 lub poprzez PC-Set.
Pos: 36 /A nl eitu nge n A5 /El ektr oni k/S mar tbo x/I nbetr ie bna hme @ 0 \mod_1305106534717_702.docx @ 12388 @ @ 1
URUCHAMIANIE
Elementy obsługowe i wyświetlacz
Konfiguracja urządzenia odbywa się jednorazowo podczas pierwszego uruchomienia.
Po uruchomieniu urządzenie pracuje w trybie wyświetlania z zamkniętą pokrywą.
W urządzeniach od wersji V4.xx wskazanie jest widoczne w formie dwuwierszowej na
wyświetlaczu LCD (2 wiersze po 16 znaków). Tło wyświetlacza podświetla się na zielono, co
zapewnia lepszą czytelność we wszystkich warunkach oświetleniowych.
Pos: 37 /Anlei tunge n A5/El ektr onik/S mart box/1+ 2+3/I nbetr iebna hme Dis pla y 1+2+3 @ 1\ mod_1307617064119_702.docx @ 15108 @ @ 1
W SmartBox
®
1/2/3 wskazanie ma następującą
postać:
Ustawienia urządzenia dokonuje się za pomocą
trzech małych, niebieskich przycisków:
[MINUS] [PLUS] [ENTER]
Znajdują się one na elektronicznej płycie głównej,
pomiędzy zaciskami przyłącze-niowymi.
Wybór języka (Niemiecki, angielski, francais) jest
możliwy w kroku menu 18. Sprache+Name
(Language) (patrz s. 11).
Uruchomienie urządzenia następuje po
zakończonym montażu.
Przed przystąpieniem do programowania należy ustalić dane zbiornika i wartości te wpisać w
prawej rubryce poniższej tabeli: Wartość wprowadzana – i podawać przy każdym kroku
programowania. Programowanie może być też przeprowadzone w oparciu o dołączoną krótką
instrukcję.
Pos: 38 /A nl eitu nge n A5 /El ektr oni k/S mar tbo x/Ei nst ellu ng P ara met er @ 0\ mod_1305111120026_702.docx @ 12403 @ @ 1
Nastawienie
parametru:
Przy użyciu ENTER wywołać moduł nastawienia.
Przy użyciu PLUS wybrać wartość nastawienia.
Przy użyciu ENTER wywołać wybraną wartość.
Przy użyciu PLUS/MINUS nastawić wartości, a przy użyciu ENTER
zapisać i potwierdzić.
Wyjście z modułu
nastawienia:
Moduł nastawienia można opuścić w dowolnym momencie.
W tym celu wybrać krok „8. Exit/Sortie“ i przycisnąć ENTER

przechodzi się wtedy ponownie do modułu wskazań.
Pos: 39 /---Seitenumbruch A5--- @ 0\mod_1297265391854_0.docx @ 3179 @ @ 1
Ciecz
Litr Procent
