SmartBox
®
1 / SmartBox
®
2 / SmartBox
®
3
4 / 16 Numéro d’article 28 100 55 e
Contacts
normalement ouvert (NO)
normalement fermé (NC)
pour la SmartBox
®
Relais 1
bornes 5 + 6
bornes 6 + 7
2
Relais 2
bornes 8 + 9
bornes 9 + 10
2 + 3
Connexion dinterface à SmartBox
®
4, SmartBox
®
5 ou PC-Set
Vous pouvez transmettre les valeurs de mesure sur linterface intégrée “SERIAL LINK
OUTPUT“ bornes 3 + 4 à la SmartBox
®
4, SmartBox
®
5 ou lensemble pour PC (PC-Set).
MISE EN SERVICE
Organes de commande et visuel
L’appareil se règle une fois lors de la mise en service. Après la mise en service, l’appareil
fonctionne en mode affichage, son couvercle étant fermé.
L’affichage apparaît sur un afficheur LCD à 2 lignes et 2 x 16 caractères à partir de la version
V4.xx de lappareil.
L’afficheur possède un rétro-éclairage vert qui permet une meilleure lisibilité dans toutes les
conditions de lumre.
L’affichage ci-après apparaît pour la SmartBox
®
1/2/3 :

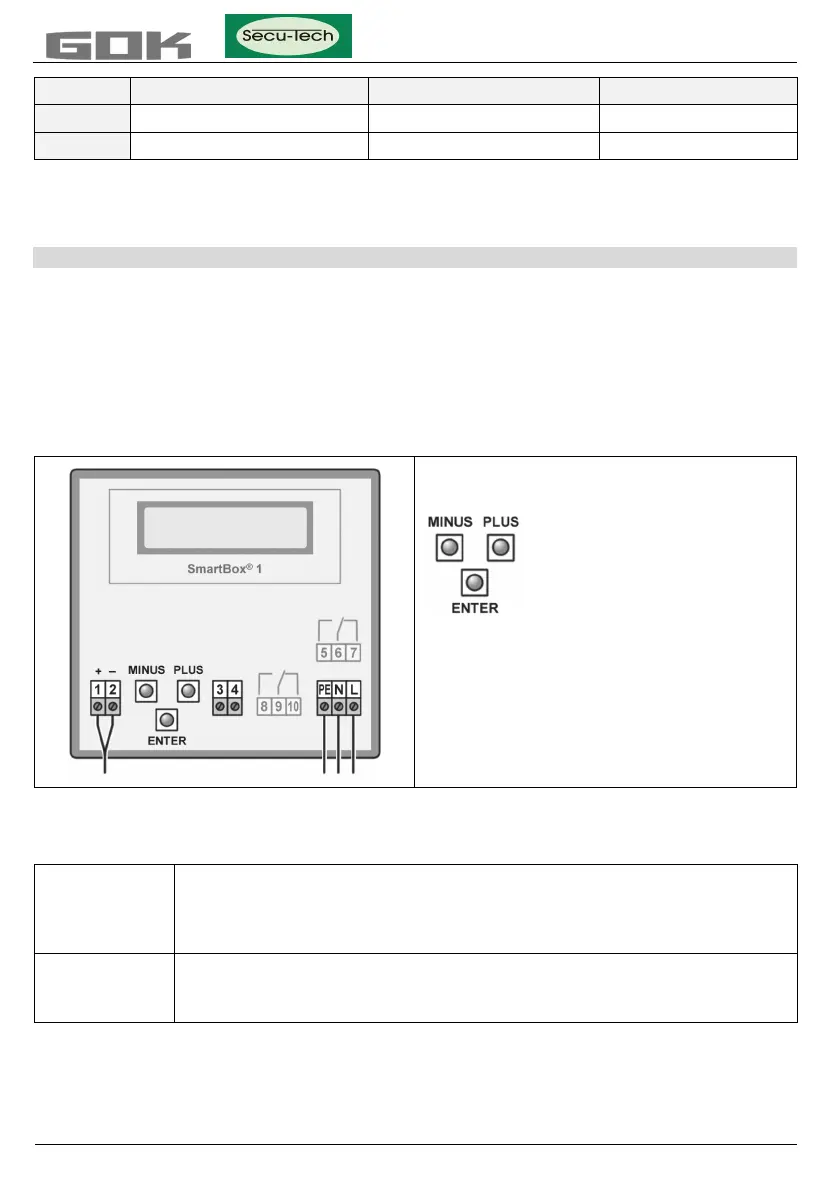

L’appareil se règle au moyen de trois petits
boutons poussoirs bleus :
Ils se trouvent sur la platine
de base électronique entre les
bornes de raccordement.
La langue (allemand, anglais ou francais)
peut être sélectionnée à létape 18.
Langue+noms (Language) (voir p. 11).
Une fois le montage terminé, lappareil
indicateur peut être mis en service.
Avant la programmation, retrouvez les caractéristiques de la citerne et reportez-les dans la
colonne. Valeurs à saisir du tableau suivant - saisissez-les ensuite lors des différentes
étapes.
Configuration
d’un
paramètre
Appuyez sur [Enter] pour appeler le mode de configuration.
Sélectionnez le paramètre à configurer avec PLUS [+].
Appuyez sur [Enter] pour appeler la sélection de la valeur du paramètre.
Configurez la valeur avec PLUS [+] / MOINS [-] ; enregistrez-la avec [Enter].
Sortie du
mode de
configuration
Vous pouvez quitter à tout moment le mode de configuration.
Sélectionnez pour ce faire l’étape "8.Sortie" et appuyez sur [Enter]
retour au mode d’affichage normal.
Liquides
Litres Pour cent
