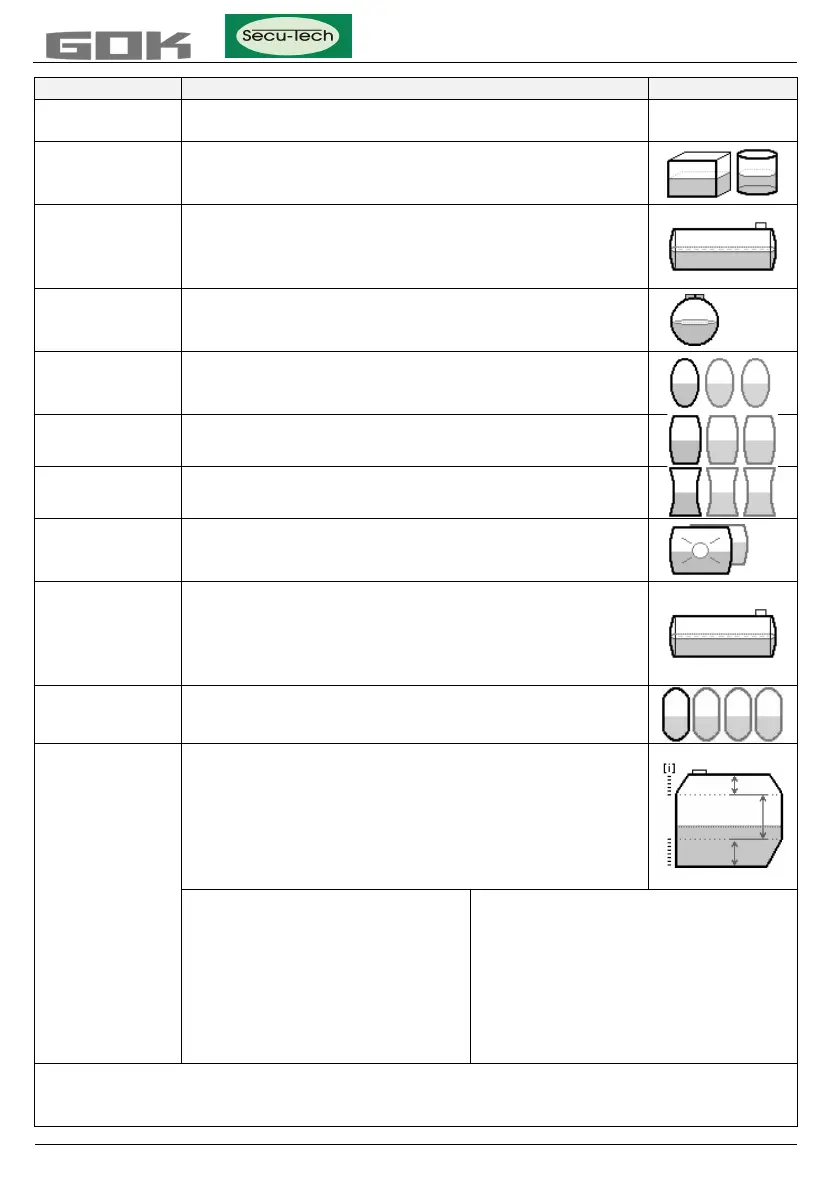

Menu
Configuration
Valeur d´entrée
3.Forme
citerne
Forme de citerne
Linéaire
Configuration par défaut
Citerne linéaire, rectangulaire ; cylindre debout, citerne
d’acier soudée en cave.
Cylindrique
Citerne cylindrique (voir aussi en alternative
Cyl.>50 m³) cylindre couchée ; citerne de forme
tubulaire; jusqu’à 45 m³ ; formes les plus courantes de
citernes extérieures ou de citernes d’acier enterrées.
Sphérique
Citerne sphérique : citerne enterrée, forme générale
sphérique ; souvent citerne enterrée en plastique
(composite renforcé fibres de verre).
Ovale
Citerne de cave ovale :
forme courante des citernes en composite renforcé
fibres de verre ou en tôle à simple paroi
Convexe
Citerne de batterie plastique, convexe :
forme légèrement ventrue, alternative à linéaire
Concave
Citerne de batterie plastique, concave :
forme légèrement creuse, alternative à linéaire
avec creux
Citerne plastique à creux
Citerne de plastique présentant un creux vers son
milieu (sans cerclage)
Cyl.
> 50.000 L
Grande citerne cylindrique extérieure 50.000 litres à
100.000 litres
Pour les grandes citernes cylindriques de 50 m³ à
100 m³, on peut consulter un tableau de conversion de
jauge particulier.
Cuve de
tôle
Cuve de tôle ou batterie de cuve de tôle
Parois linéaires, avec demi-cercle en haut et en bas
Table de
jauge
Entrée d’une forme de citerne spéciale indiquée dans le
tableau de repère.
À cet effet, jusqu’à 16 couples de valeurs (hauteur en
cm + volume en L) peuvent être entrés.
Avant d’entrer les couples de valeurs, les valeurs pour
le volume de la citerne en étape 4 ainsi que la hauteur
de la citerne en étape 5 doivent être entrées.
Index: 0

0 cm

0 L
Index: 1  xxx.x cm  xxxx L
Index: 2  . cm  L
Index: 3  . cm  L
max.
Index: 16  max. cm  max. L
couple de valeurs fixé par avance (ne
doit pas être entré).
premier couple de valeurs
hauteur intérieure maximum de la
citerne  le volume maximum de la
citerne (= 5. Hauteur cit.) est
automatiquement attribué et ne doit
pas être entré.
L’entrée de tous les couples de valeurs intermédiaires (index 1 - 15) n’est pas nécessaire.
Une interpolation linéaire est faite entre 2 valeurs. Dans le régime linéaire de la géométrie de
la citerne l’entrée d’un couple de valeurs bas et d’un couple de valeurs haut est suffisante.
Linéaire
ne
Linéaire
ne Linéaire
