21
lacer la plaque de rue.
P
Installer le plaque de rue directement sur un mur, en plaçant
la partie supérieure de la plaque a une hauteur approximative
de 1.65m. et passer les câbles d'installation par l'entrée de
câbles.
Faire deux trous de 6mm de diamètre dans le mur dans les
de l pl ue et fixer la plaque aux
moyens des chevilles et des vis fournis.
positions de fixation a aq
âblage de la plaque.
C
Connecter les câbles d'installation à le b
de l en suivant les indications des schémas
d'installation
ornier de connexion
a plaque de rue,
.
églages et finitions.
R
Après la mise en service, il est possible de désirer
régler le volume audio du système: pour cela
procéder, comme indiqué sur le dessin.
INSTALLATION DE LA PLAQUE DE RUE
22

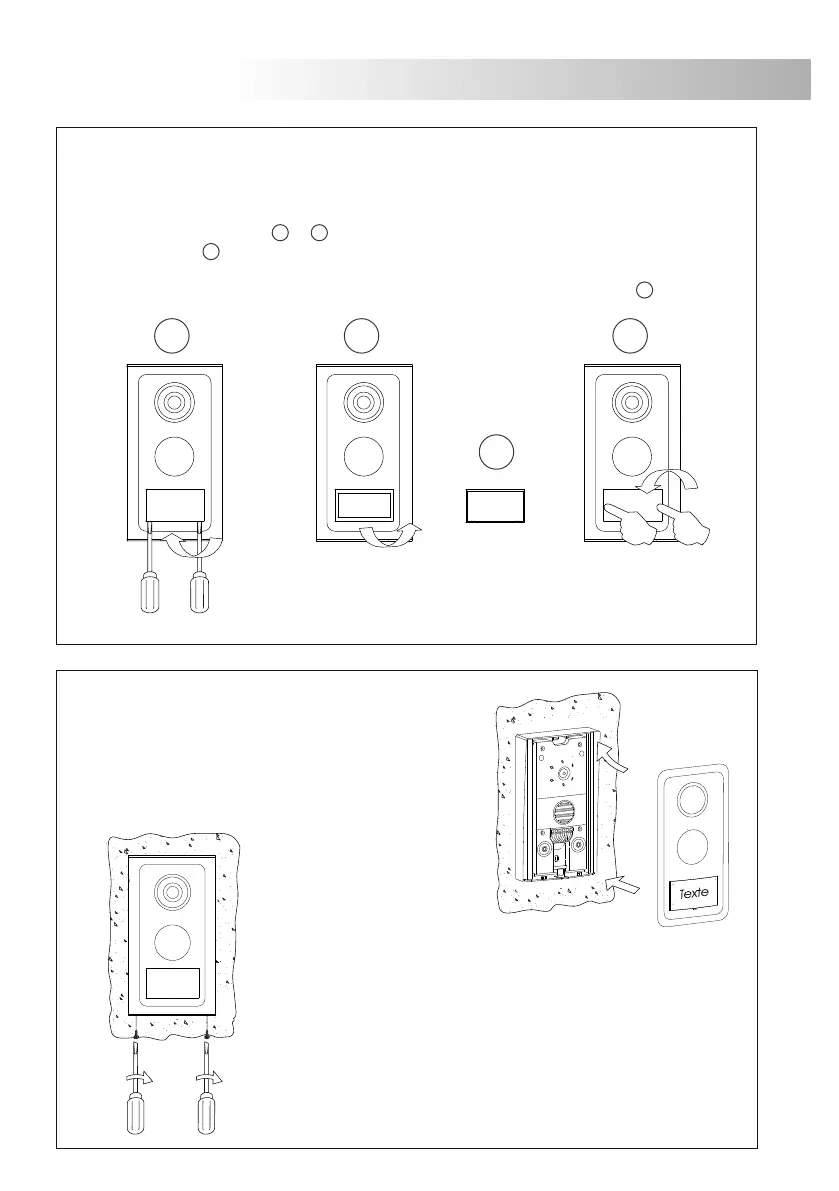

tiquette du poussoir d'appel.
E
Texte
Pour personnaliser l'étiquette du poussoir d'appel, utilisez un tournevis plat pour accéder à
l'étiquette, voir dessin A et B . L'étiquette est maintenant accesible pour marquer un texte,
voir dessin C .
Terminer fixant e couvercle frontal dans le poussoir d'appel effectuant une légère pression
jusqu'a écouter un click dans les deux côtés du couvercle frontal, voir dessin D .
ise en place de la
M
plaque de rue.
Terminer le montage de la plaque de rue, fixant el
.frontale métallique
Avec l'aide d'un tournevis fixer au moyen des vis
situés dans la partie inférieure de la plaque.
INSTALLATION DE LA PLAQUE DE RUE
A B D
C
Texte
Texte
