Kazetna unutarnja jedinica
Opis
Kontrolne lučke na prikazovalniku
Prikazovalnik na notranji enoti:
11. Kontrolna lampica AUTOMATSKO:
Kontrolna lampica zasvijetli kada je klimatski uređaj podešen na automatsko
djelovanje.
12. Kontrolna lampica ODMRZAVANJE: Kontrolna lampica zasvijetli kada klimatski
uređaj aktivira automatsko odmrzavanje.
13. Kontrolna lampica DJELOVANJA:
Kontrolna lampica zatreperi svaku sekundu nakon priključenja na dovod
električne energije i svijetli za vrijeme djelovanja klimatskog uređaja.
14. Kontrolna lampica PROGRAMATOR (TIMER):
Kontrolna lampica svijetli kada je programator podešen na
UKLJUČENJE/ISKLJUČENJE.
15. Kontrolna lampica ALARM:
Kontrolna lampica ALARM treperi u slučaju greške na klima uređaju

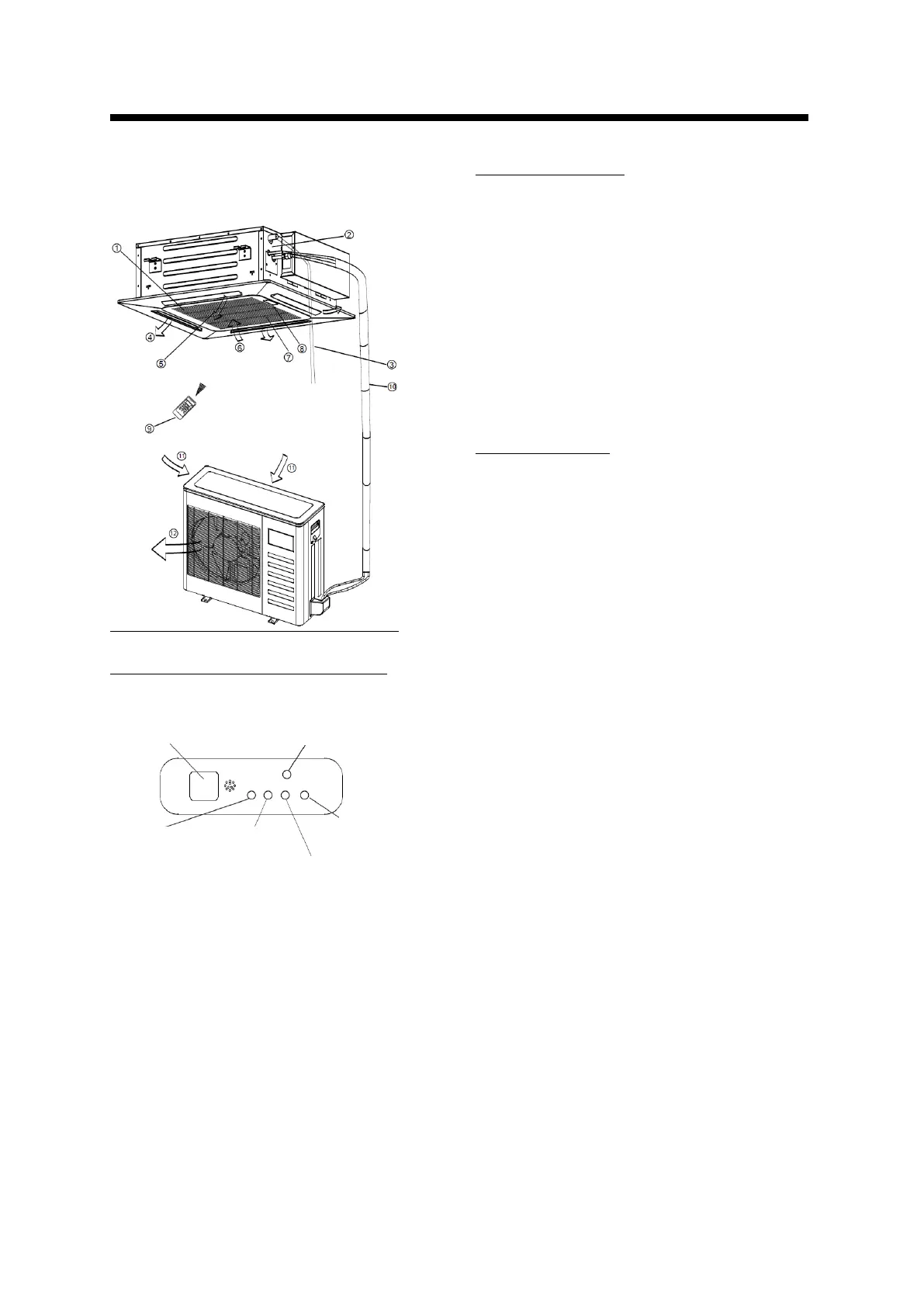

Unutarnja jedinica
25. zaklopac protoka zraka
26. crpka kondenzata iz unutarnje jedinice
27. cijev kondenzata
28. izlaz zraka
29. zračni filtar (unutarnja strana rešetke na
ulazu zraka)
30. ulaz zraka
31. rešetka na ulazu zraka
32. zaslon
33. daljinski upravljač
34. priključne cijevi rashladnoga kruga
Vanjska jedinica
35. dovod zraka
36. odvod zraka
NAPOMENA
Sve slike u ovim uputama namijenjene su
samo prikazu uređaja. Vaš klima-uređaj
može biti drukčiji od prikazanoga. Vrijedi
stvarni oblik.
