Kazetna unutarnja jedinica
Opis
Kontrolne lučke na prikazovalniku
Prikazovalnik na notranji enoti:
1. Kontrolna lampica AUTOMATSKO:
Kontrolna lampica zasvijetli kada je klimatski uređaj podešen na automatsko
djelovanje.
2. Kontrolna lampica ODMRZAVANJE: Kontrolna lampica zasvijetli kada klimatski
uređaj aktivira automatsko odmrzavanje.
3. Kontrolna lampica DJELOVANJA:
Kontrolna lampica zatreperi svaku sekundu nakon priključenja na dovod
električne energije i svijetli za vrijeme djelovanja klimatskog uređaja.
4. Kontrolna lampica PROGRAMATOR (TIMER):
Kontrolna lampica svijetli kada je programator podešen na
UKLJUČENJE/ISKLJUČENJE.
5. Kontrolna lampica ALARM:
Kontrolna lampica ALARM treperi u slučaju greške na klima uređaju.

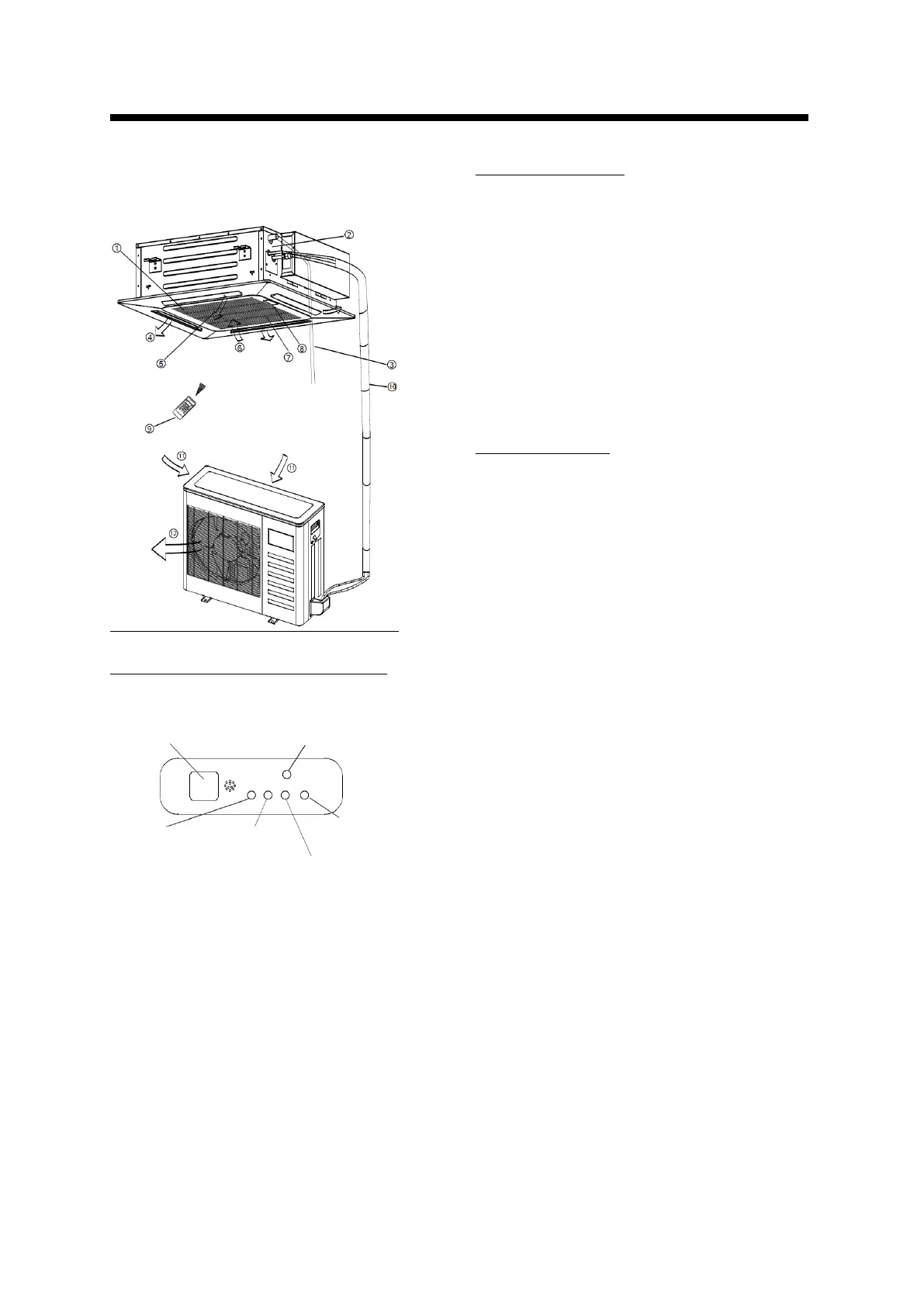

Unutarnja jedinica
1. zaklopac protoka zraka
2. crpka kondenzata iz unutarnje jedinice
3. cijev kondenzata
4. izlaz zraka
5. zračni filtar (unutarnja strana rešetke na
ulazu zraka)
6. ulaz zraka
7. rešetka na ulazu zraka
8. zaslon
9. daljinski upravljač
10. priključne cijevi rashladnoga kruga
Vanjska jedinica
11. dovod zraka
12. odvod zraka
NAPOMENA
Sve slike u ovim uputama namijenjene su
samo prikazu uređaja. Vaš klima-uređaj
može biti drukčiji od prikazanoga. Vrijedi
stvarni oblik.
