29

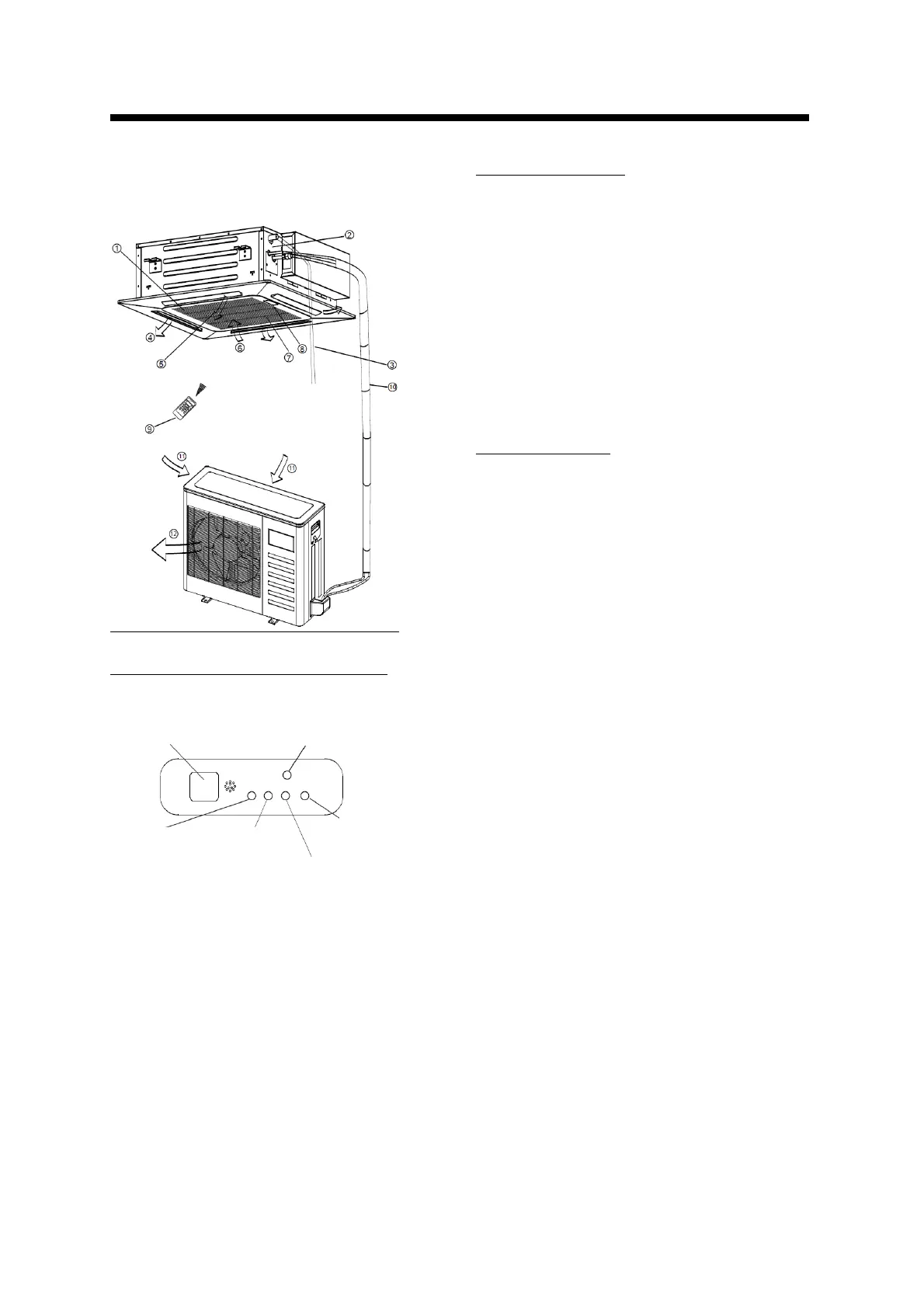

Kazetna unutarnja jedinica
Opis
Kontrolne lučke na prikazovalniku
Prikazovalnik na notranji enoti:
6. Kontrolna lampica AUTOMATSKO:
Kontrolna lampica zasvijetli kada je klimatski uređaj podešen na automatsko
djelovanje.
7. Kontrolna lampica ODMRZAVANJE: Kontrolna lampica zasvijetli kada klimatski
uređaj aktivira automatsko odmrzavanje.
8. Kontrolna lampica DJELOVANJA:
Kontrolna lampica zatreperi svaku sekundu nakon priključenja na dovod
električne energije i svijetli za vrijeme djelovanja klimatskog uređaja.
9. Kontrolna lampica PROGRAMATOR (TIMER):
Kontrolna lampica svijetli kada je programator podešen na
UKLJUČENJE/ISKLJUČENJE.
10. Kontrolna lampica ALARM:
Kontrolna lampica ALARM treperi u slučaju greške na klima uređaju.
Unutarnja jedinica
13. zaklopac protoka zraka
14. crpka kondenzata iz unutarnje jedinice
15. cijev kondenzata
16. izlaz zraka
17. zračni filtar (unutarnja strana rešetke na
ulazu zraka)
18. ulaz zraka
19. rešetka na ulazu zraka
20. zaslon
21. daljinski upravljač
22. priključne cijevi rashladnoga kruga
Vanjska jedinica
23. dovod zraka
24. odvod zraka
NAPOMENA
Sve slike u ovim uputama namijenjene su
samo prikazu uređaja. Vaš klima-uređaj
može biti drukčiji od prikazanoga. Vrijedi
stvarni oblik.
