Gorgy Timing 93000011 - 1 Principe de MONTAGE; Fixation Murale; Fixation Encastrable

4
MDE-LEDI-ORIGINAL-1101V3.0
2. CARACTÉRISTIQUES GÉNÉRALES

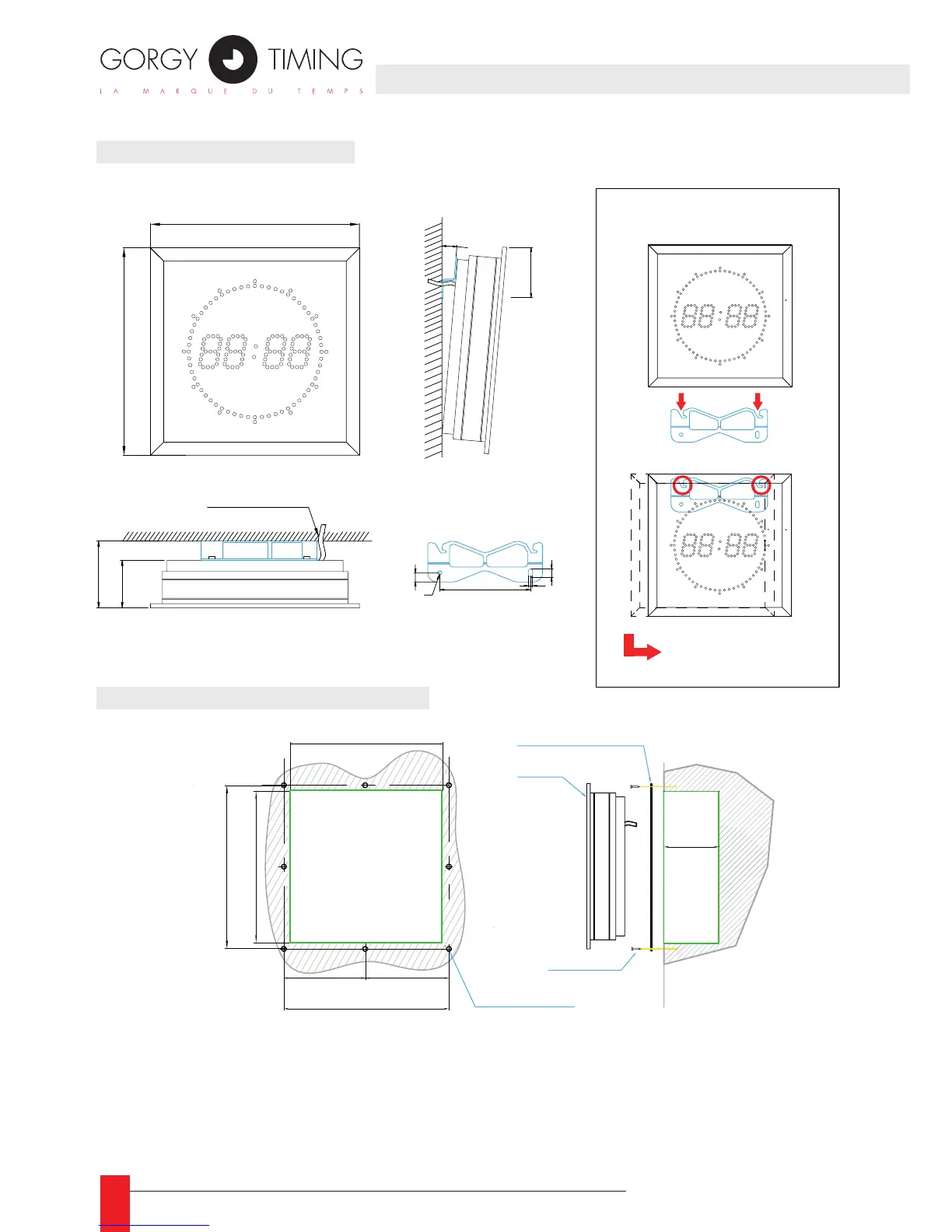

1. PRINCIPE DE MONTAGE
1.1. FIXATION MURALE
1.2. FIXATION ENCASTRABLE
Préparation du support :
► Réaliser une ouverture aux dimensions de l’horloge.
► Placer la plaque support et la xer à l’aide de chevilles et vis Ø 3 mm (Chevilles et vis
non fournies).
► Placer l'horloge dans le logement. Celle-ci sera maintenue automatiquement par magnétisme.
150 mm
7 mm
15 mm
14 mm
ø7
5°
85 mm
270 mm
270 mm
Câble d'alimentation
62 mm
86 mm
ACCROCHAGE DE L'HORLOGE
AVEC VERROUILLAGE
1
2
Verrouillage par déplacement
de l'horloge vers la droite
250 mm
250 mm 260 mm
Trou de fixation
260 mm
= =
Alimentation
Horloge
Vis Ø 3mm
Support encastrable
Ouverture
murale
mini
65mm
