9309250

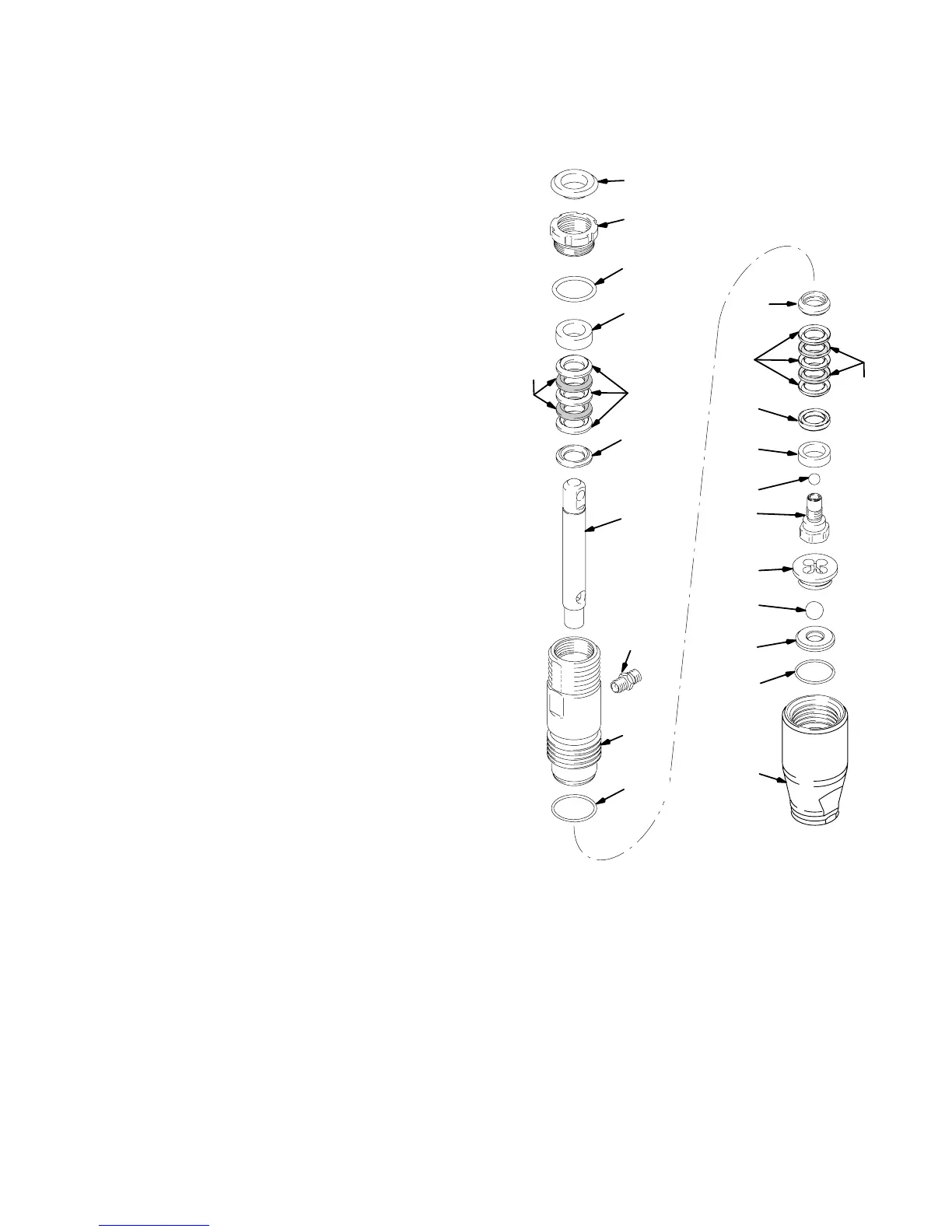

Parts / Pièces / Teile / Onderdelen – 249127
Ref
No. Part No. Description Qty.
201 249125 ROD, displacement, includes 212 1
202 180656 BUTTON, plug 1
203 193047 NUT, packing 1
204* 176757 GLAND, female, throat 1
205* 176754 GLAND, male, throat 1
206 243176 CYLINDER, pump 1
207* 105444 BALL, sst; 8 mm 1
208* 195129 GLAND, male, piston 1
209* 180073 GLAND, female, piston 1
211* 196759 GUIDE, piston 1
212 239937 VALVE, piston (included with 201) 1
213 15C011 GUIDE, ball 1
215† 246429 KIT, seat, carbide 1
includes 213, 217 and 218
216 15E567 VALVE, intake housing 1
217* 15B112 PACKING, o-ring
(23,9 mm; 0,941 in. OD) 1
218*† 105445 BALL, sst; 12,7 mm 1
219* 108526 O-RING; PTFE 1
220* 117459 O-RING 1
221* 176755 V–PACKING; leather, throat 2
222* 192710 V-PACKING, throat, 3
V-Maxt UHMWPE, blue
223* 176749 V-PACKING; leather, piston 2
224* 192712 V-PACKING, piston 3
V-Maxt UHMWPE, blue
225 162453 NIPPLE, 1/4 npsm x 1/4 npt 1
* Also included in Kit 244194
† Also included in Kit 246429
* Inclus aussi dans la trousse 244194
† Inclus aussi dans la trousse 246429
* Auch im Satz 244194 enthalten
† Auch im Satz 246429 enthalten
* Zit ook in set 244194
† Zit ook in set 246429
Technical Data /
Caractéristiques techniques /
Technische Daten / Technische
gegevens
Maximum working pressure / Pression de service maximum /
Max. Arbeitsdruck / Maximum werkdruk . . . . . . . . . . . . . . . . . . .
228 bar (23 MPa)
228 bar (23 MPa)
Fluid inlet size / Diam. de l’orifice d’entrée / Materialeinlass-
größe / Vloeistofinlaat 3/4 npt(m). . . . . . . . . . . . . . . . . . . . . . . .
Fluid outlet size / Sortie produit / Materialauslassgröße /
Vloeistofuitlaat 1/4 npt(f). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wetted parts stainless steel, PTFE, leather,. . . . . . . . . . . . . . . . . . . . . .
nylon, zinc-plated carbon steel, tungsten carbide,
chrome plating, UHMWPE, Acetal, polyethylene, nylon
Pièces en contact avec le produit acier inox, PTFE, cuir,. . . . . . . . . . . .
nylon, acier au carbone galvanisé, carbure de tungstène,
chromage, UHMWPE, Acetal, polyéthylène, nylon
Benetzte Teile Edelstahl, PTFE, Leder,. . . . . . . . . . . . . . . . . . . . . . . . . .
Nylon, verzinkter Stahl, Hartmetall,
Chromplattierung, UHMWPE, Acetal, Polyethylen, Nylon
Bevochtigde delen roestvrij staal, PTFE, leer,. . . . . . . . . . . . . . . . . . . .
nylon, verzinkt koolstofstaal, wolfraamcarbide,
verchroomde delen, UHMWPE, Acetal, polyethyleen, nylon
*221
†213
211*
202
203
204*
222*
205*
206
201
208*
209*
212
†215
*†217
216
†*218
*224
207*
219*
220*
*223
225
ti6146a
