21 22
Port PC Port LAN Alimentation
INSTALLATION DU TELEPHONE:

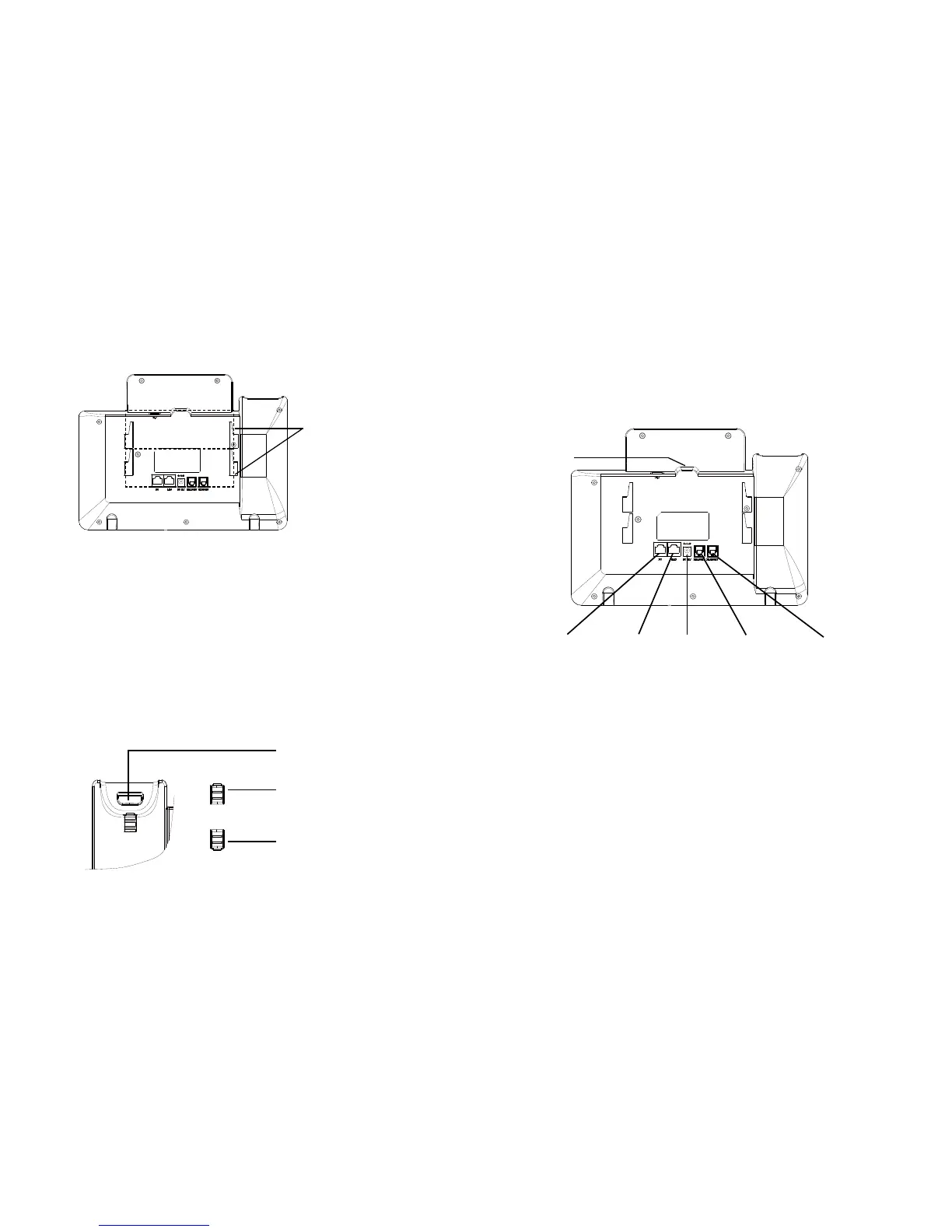

Fentes pour la xation
murale et support du
téléphone
Installation du téléphone (Fixation murale):
1. Attachez le support de xation murale à la fente située à l’arrière du téléphone.
2. Attachez le téléphone au mur via la fente de xation murale.
3. Tirez la languette du support du combiné (Voir gure ci-dessous).
4. Pivotez la languette et rebranchez-la dans la fente en gardant son appui vers
le haut pour tenir le combiné lorsque le téléphone est xé au mur (Voir gure ci-
dessous).
Appui du Combiné
Languette avec appui
vers le haut
Languette avec appui
vers le bas
Installation du téléphone (Support du téléphone):
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (partie Supérieure, partie
Inférieure).
CONNECTER LE TéLéPHONE:
Pour installer le GXP2160, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier du téléphone principal avec le câble
téléphonique.
2. Connectez le port LAN de votre téléphone au port RJ-45 d’un concentrateur/
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 12V DC à la prise d’alimentation sur le téléphone;
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations d’approvisionnement ou de mise à jour du
rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
Port Casque Port Combiné
Port USB
