27 28

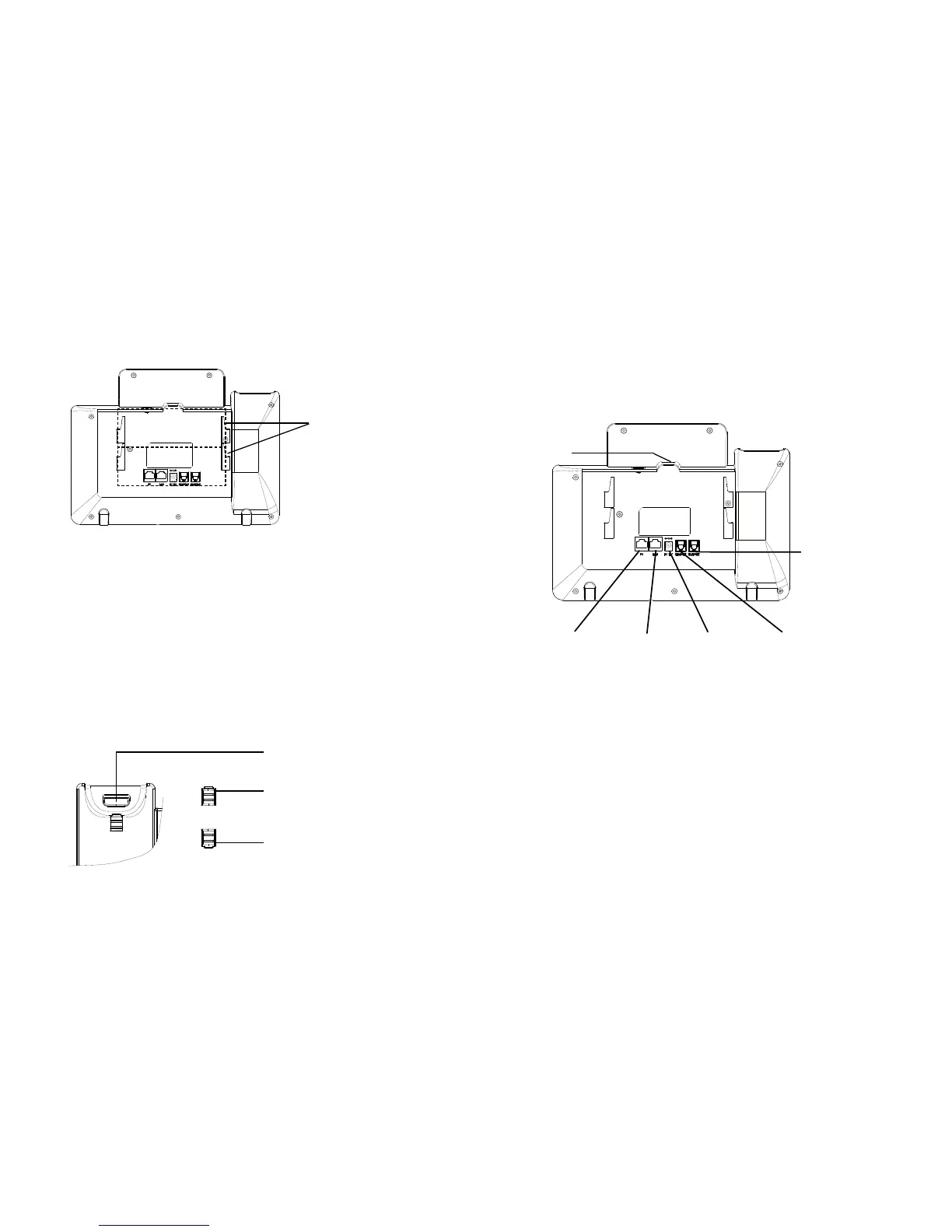

TELEFONINSTALLATION:
Eingebauter Steckplatz
für die Wandhalterung
und den Standfuß
1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür
vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand, nutzen Sie bitte die dafür vorgesehenen
Montagelöcher.
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus ( Siehe
untere Skizze)
4. Drehen Sie das Sicherungsplättchen um 180° und und stecken Sie es wieder
in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass
die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe
untere Skizze)
Position für das
Sicherungsplättchen bei
Wandmontage
Auage für die Hör-Sprecheinheit
Position für das
Sicherungsplättchen bei
normaler Nutzung
Installation des Telefons (Wandmontage):
Installation des Telefons (Wandmontage)
Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß
in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.
ANSCHLUSSMÖGLICHKEITEN AM TELEFON:
Das Telefon schrittweise zusammenbauen:
1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel
in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür
vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem
RJ45 Stecker.
3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die
Steckdose.
4. Am Display werden Informationen zum Provisionierungsvorgang sowie zur
Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen bis am
Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.
5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das
Telefon via integrierten Web-Server oder über die Telefontasten kongurieren.
PC-Anschluss
Netzwerkanschluss
(Ethernet)
Anschluss für die
Hör-Sprecheinheit
Headset-Anschluss
Stromanschluss
USB Anschluss
