~ 27 ~ ~ 28 ~
TELEFON ANSCHLIESSEN:

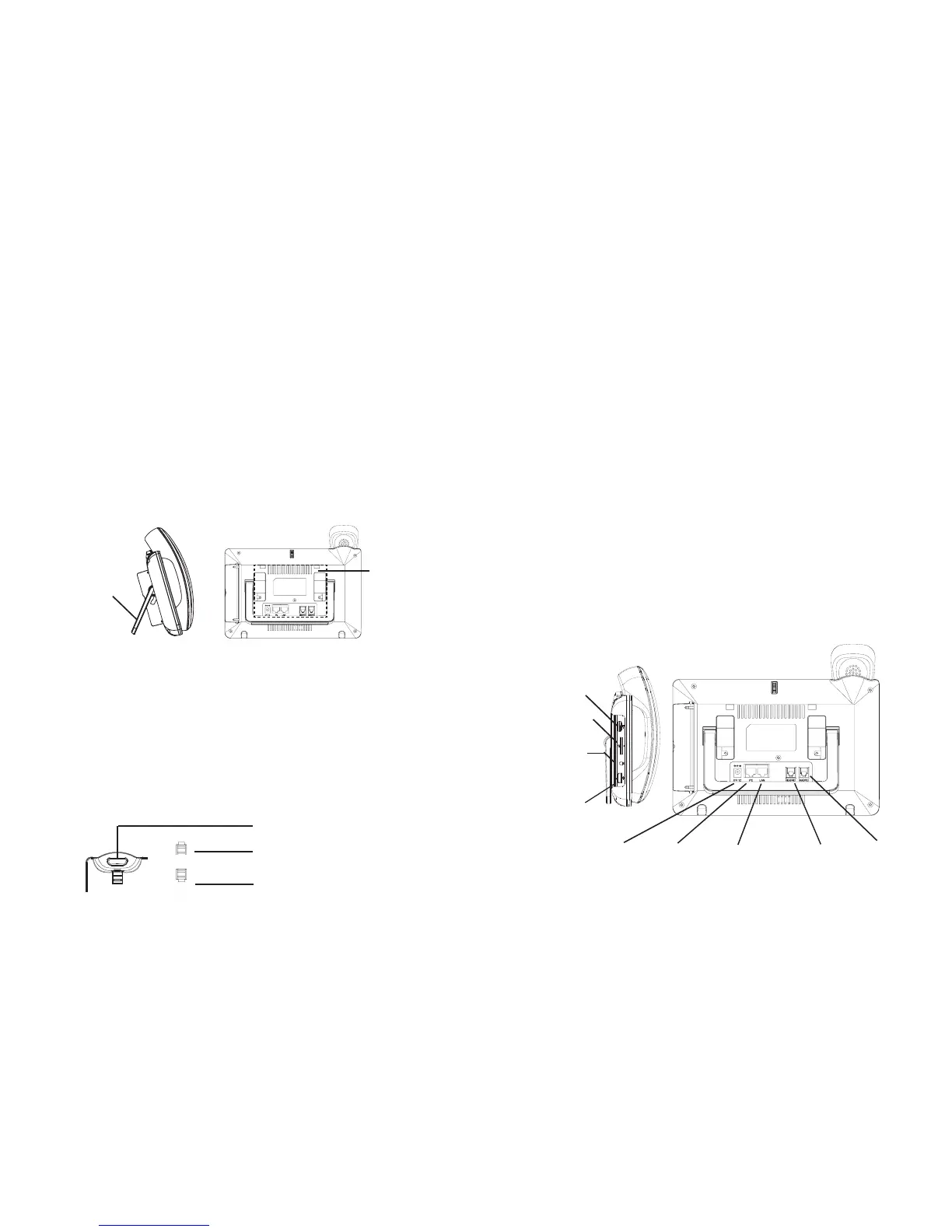

ÜBERSICHT:
EINRICHTUNG DES TELEFONS:
Das auf Android 7 basierte GXV3370 kombiniert in einzigartiger Weise ein
Enterprise-IP Videotelefon mit einer Multi-Plattform Videokonferenzlösung
und stellt umfangreiche Tablet-Funktionen in einer “All-In-One” Lösung zur
Verfügung. Das GXV3370 verfügt über ein hochauösendes, kapazitives 7”
TFT-LCD Display, eine MegaPixel Kamera, und bietet Audio und Video in HD
Qualität. Es stehen zwei Gigabit Netzwerkanschlüsse mit PoE/PoE+, eine in-
tegrierte WLAN-(WiFi 802.11a/b/g/n) und eine Bluetooth-Schnittstelle sowie
weitere Multimedia-Anschlüsse zur Verfügung.
1. Wandmontage in die Einbaustelle im hinteren Teil des Telefons anbringen.
2. Telefon an die Wand mittels des Wandmontagelochs anbringen.
3. Stecker von der Hörergabel entfernen (siehe Abbildung unten).
4. Stecker drehen und ihn wieder in die Einbaustelle einstecken um den
Hörer festzuhalten, während das Telefon an die Wand angebracht wird.
Installieren des Telefons (Wandmontage):
1. Hörer und Gehäuse mit dem Telefonkabel anschließen.
2. LAN Port des Telefons an den RJ-45 Anschlussdose eines Netzknoten /
Switch oder eines Routers (LAN Seite des Routers) mittels des Ethernet-
Kabels anschließen.
3. Verbinden Sie den 12V DC Ausgangsstecker mit der Strombuchse am
Telefon. Schließen Sie dann das Netzteil an eine Steckdose an. Wenn der
PoE-Switch in Schritt 2 verwendet wird, kann dieser Schritt übersprungen
werden.
4. Das Display zeigt Informationen über den aktuellen Status oder ein
Firmware-Upgrade an. Bevor Sie fortfahren, warten Sie bitte, bis das
Hauptmenu im Display erscheint.
5. Mit der Web-Kongurationsoberäche oder aus dem Menü des Touch-
screens können Sie die Netzwerkverbindung kongurieren, zum Beispiel
mit statischer IP, DHCP usw.
3.5mm
Anschlussbu-
chse für
Headsets
LAN
Anschluß
Hörer
Anschluß
Steckernetzteil
RJ9 An-
schlussbuchse
für Headsets
HDMI
Anschluß
Montag-
eschlitz zur
Wandmon-
tage
Das GXV3370 hat einen integrierten Standfuss. Um diesen zu nutzen,
klappen Sie ihn bitte rückseitig aus dem Telefon und stellen den gewünschten
Standwinkel ein. Beachten Sie bitte, dass das Telefon plan und gerade auf
dem Tisch steht.
Nutzung des Standfusses:
PC
Anschluß
Eingebauter
Standfuss für den
Schreibtisch
Stecker mit Ansatzstück auf
Hörergabel
Stecker mit Ansatzstück runter
SD Card Slot
*USB
Anschluß
*Die Nutzung der USB-Schnittstelle setzt die Stromversorgung via Netzteil oder PoE+ voraus.
