2 x FXS-Anschluss
2 x FXO-Anschluss
SD Card Slot
LCD
USB-LED FXS-LEDWAN-LED SD-Karten-LED FXO-LED
WAN-Anschluss
LAN-LED

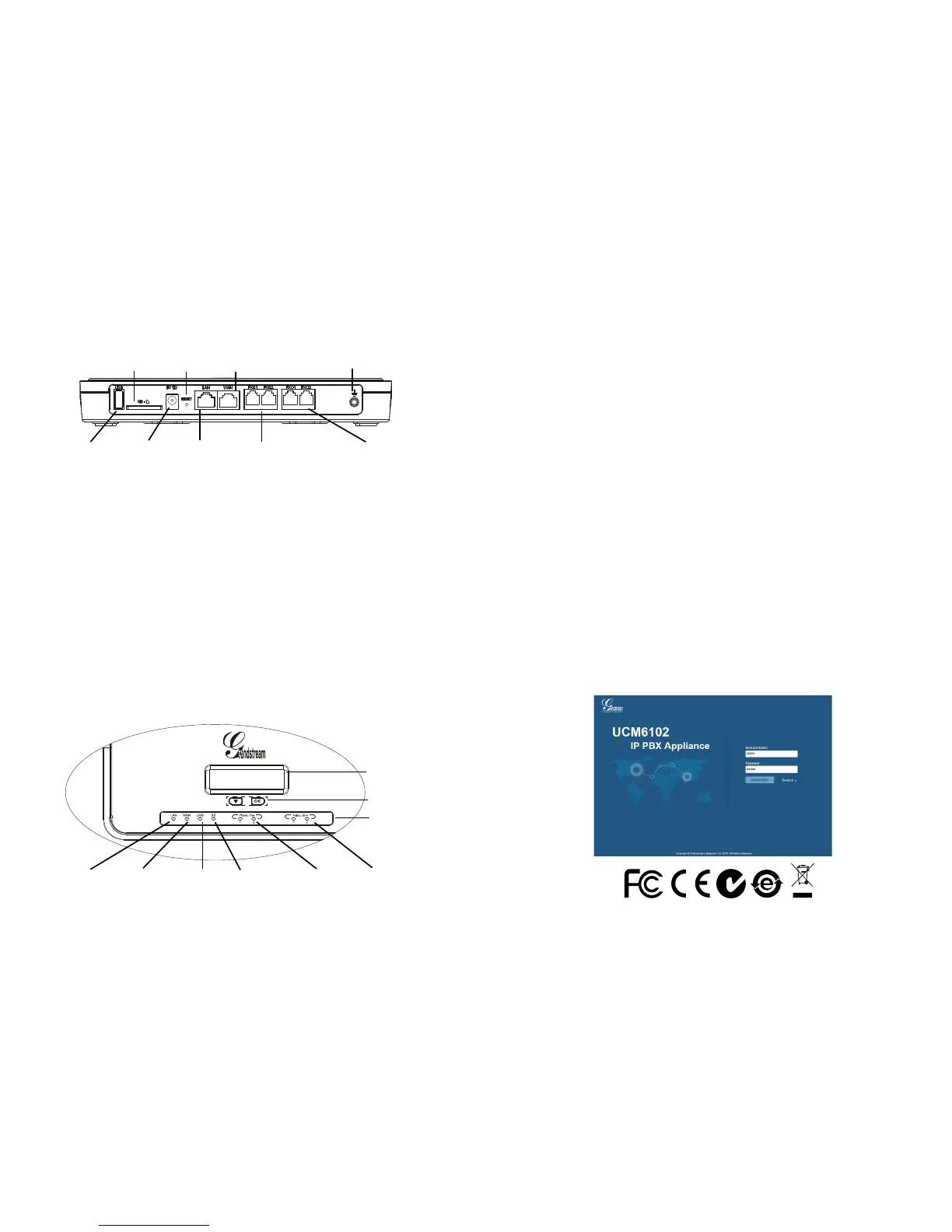

UCM6102 ANSCHLIESSEN:
Zurücksetzen Erdung
USB-Anschluss 12 VDC
LAN-Anschluss
1. Stecken Sie ein Ende eines RJ-45-Ethernet-Kabels in den Anschluss WAN des
UCM6102.
2. Stecken Sie das andere Ende des Ethernet-Kabels in den Uplink-Anschluss
eines Ethernet-Switch/Hubs.
3. Schließen Sie das 12-VDC-Netzteil an den 12-VDC-Stromversorgungsanschlu-
ss auf der Rückseite des UCM6102 an. Stecken Sie den Netzstecker des Netz-
teils in eine Steckdose mit Überspannungsschutz.
4. Warten Sie, bis das UCM6102 gestartet wurde. Nach dem Startvorgang werden
die Hardwareinformationen auf dem LCD auf der Vorderseite angezeigt.
5. Sobald das UCM6102 ordnungsgemäß mit dem Netzwerk verbunden wurde,
leuchtet die LED für WAN auf der Vorderseite grün und auf dem LCD wird die
IP-Adresse angezeigt.
6. (Optional) Stellen Sie eine Verbindung von den Wandanschlüssen für die Fest-
netzleitungen mit den FXO-Anschlüssen her. Schließen Sie die Analogleitungen
(Telefon und Fax) an die FXS-Anschlüsse an.
VERWENDUNG DES UCM6102-TASTENFELDMENÜS:
Navigation-
stasten
LED-
Anzeigen
1. Drücken Sie die Abwärtstaste oder OK, um durch die Menüoptionen zu navi-
gieren.
2. Drücken Sie die Abwärtstaste, um zu anderen Menüoptionen zu wechseln.
Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption „Zurück“, um zum vorherigen Menü zu wechseln.
4. Bei mehr als 20 Sekunden ohne Aktivität wird auf dem LCD wieder die Standar
danzeige angezeigt.
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das UCM6102.
2. Vergewissern Sie sich, dass das UCM6102 eingeschaltet ist und die IP-Adresse
im LCD angezeigt wird.
3. Öffnen Sie auf dem Computer einen Webbrowser und geben Sie die URL für die
Web-GUI im folgenden Format ein:
http(s)://IP-Adresse:Port
Das Standardprotokoll ist HTTPS und die Standardportnummer ist 8089.
4. Die Anmeldeseite der Web-GUI wird angezeigt (siehe Abbildung). Der Standar-
dbenutzername und das Standardkennwort für den Administrator lauten
„admin“.
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Festnet-
zleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über die
Web-GUI nden Sie im UCM6102-Benutzerhandbuch, das Sie hier herunter-
laden können.
http://www.grandstream.com/support
KONFIGURIEREN DES UCM6102 ÜBER DIE WEB-GUI
