CONNECTER L’UCM6304/6308:
1. Branchez une extrémité d’un câble Ethernet RJ-45 dans le port WAN de
l’UCM6304/6308.
2. Branchez l’autre extrémité du câble Ethernet dans le port de liaison montante
d’un commutateur / concentrateur Ethernet.
3. Connectez l’adaptateur 12V DC au port 1 d’alimentation 12V DC à l’arrière de
l’UCM6304/6308. Insérez le Plug principal de l’adaptateur d’alimentation dans
la prise d’alimentation protégée contre la surtension. (Connectez le deuxième
adaptateur au port 2 d’alimentation 12V DC pour basculement dans le cas où
le premier tombe en panne).
4. Attendez que l’UCM6304/6308 démarre. L’écran LCD à l’avant a󰀩chera ses
informations matériel lorsque le processus de démarrage est terminé.
5. Une fois que l’UCM6304/6308 est connecté au réseau, le voyant LED WAN à
l’ avant sera en vert et l’écran LCD a󰀩chera l’adresse IP.
6. (Optionnel) Reliez les lignes RTC à partir de la prise murale vers les ports
FXO, connecter les lignes analogiques (téléphone et fax) aux ports FXS.
(x2) DC 12V
Port WAN
Port LAN
Réinitialisation
Port Heartbeat
Ports FXS
Ports FXO
Terre
Port Carte SD
Ports USB
1. Appuyez sur “OK” pour commencer à parcourir les options du menu.
2. Appuyez sur “Bas” pour parcourir les di󰀨érentes options du menu. Appuyez
sur “OK” pour sélectionner une entrée.
3. Dans le menu, sélectionnez “Retour” pour revenir au menu précédent.
4. L’écran LCD revient à l’a󰀩chage par défaut après avoir été inactif dans le
menu pendant plus de 30 secondes.
CONFIGURATION DE L’UCM6304/6308 VIA
L’INTERFACE WEB:
1. Connectez l’ordinateur au même réseau que le UCM6304/6308.
2. S’assurer que l’UCM6304/6308 est bien sous tension et a󰀩che son adresse
IP dans l’écran LCD.
3. Ouvrez un navigateur Web sur l’ordinateur et entrez l’URL de l’interface web
dans le format suivant: http(s)://IP-Address:Port
4. La page de connexion apparaîtra (voir la gure ci-dessous). Entrez le nom
d’utilisateur de l’administrateur, par défaut “admin” et le mot de passe aléatoire
unique est imprimé sur l’autocollant.
5. Pour des informations détaillées concernant la conguration des extensions
SIP, lignes RTC, Trunks SIP et tous les autres paramètres du système via l’
interface Web, Veuillez télécharger le manuel d’utilisation de l’UCM6304/6308
à partir d’ici: http://www.grandstream.com/support

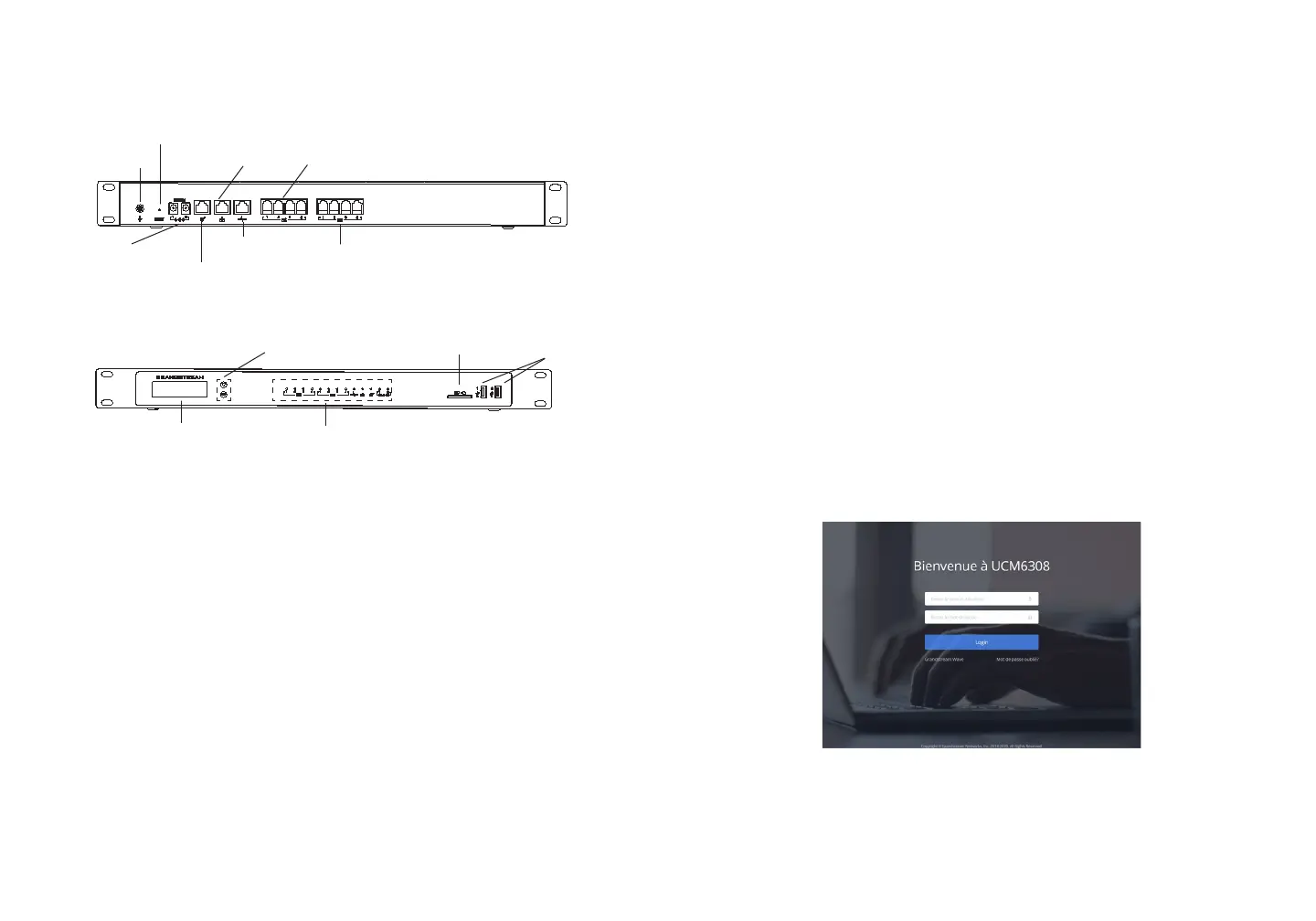

Panneau Frontal
Panneau Arrière
Note: Le nombre de ports FXS et FXO dépend du modèle UCM6304/6308.
Indicateurs LED
LCD
Boutons de Navigation
UTILISATION DU MENU LCD DE L’UCM6304/6308:
