Grandstream Networks UCM6304 Quick Installation Guide

~23~
~24~
CONNESSIONE DEL UCM6304/6308:
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di
UCM6304/6308.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione 12V CC al jack 1 dell’alimentatore CC
12V sul retro di UCM6304/6308. Inserire il connettore principale dell’adattatore
di alimentazione in una presa elettrica protetta da sovracorrente. (Collegare
il secondo adattatore di alimentazione al jack 2 dell’alimentatore CC 12V per
scopi di failover, nel caso in cui il primo non dovesse funzionare).
4. Attendere l’avvio di UCM6304/6308. Quando il processo di avvio sarà comple-
tato, sul display LCD anteriore verranno visualizzate le informazioni relative
all’hardware.
5. Una volta che UCM6304/6308 è connesso correttamente alla rete, l’indicatore
LED della WAN nella parte anteriore sarà di colore verde e il display LCD
visualizzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO; col-
legare le linee analogiche (telefono e fax) alle porte FXS.
(x2) CC a 12V
Porta WAN
Porta LAN
Ripristina
Porta Heartbeat
Porte FXS
Porte FXO
Messa a
terra
Slot per SD Card
Porta USB
1. Premere il tasto “OK” per iniziare a scorrere le opzioni del menu.
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di intiv-
ità nel menu di più di 30 secondi.
CONFIGURAZIONE DI UCM6304/6308 TRAMITE
INTERFACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6304/6308.
2. Assicurarsi che UCM6304/6308 sia alimentato correttamente e visualizzi
l’indirizzo IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato: http(s)://Indirizzo-IP:Porta
4. Immettere nome utente e password per accedere. (Lo username di default
dell’amministratore è “admin” e la password casuale di default può essere tro-
vata sull’etichetta del UCM6304/6308).
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente graca Web, scaricare qui il manuale utente di UCM6304/6308:http://
www.grandstream.com/support/

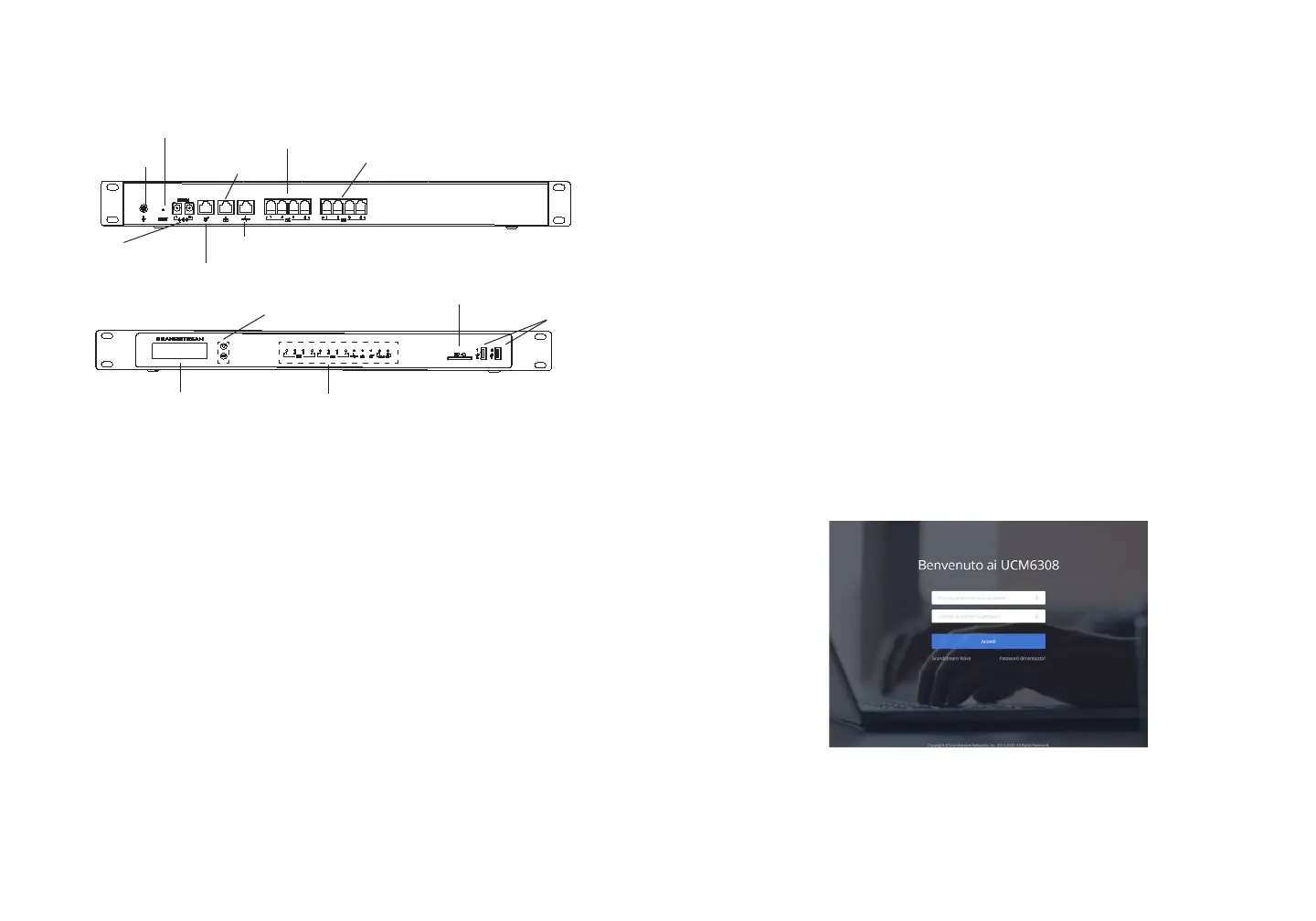

Vista frontale
Retrovisore
Nota: Il numero di porte FXS e FXO dipende dal modello di UCM6304/6308.
Tasti di navigazione
Indicatori LED
LCD
UTILIZZO DEL MENU DEL TASTIERINO DI
UCM6304/6308:
