ПОДКЛЮЧЕНИЕ UCM6304/6308:
1. Вставьте один конец кабеля Ethernet RJ-45 в Порт глобальной сети (WAN)
UCM6304/6308.
2. Вставьте другой конец кабеля Ethernet в порт исходящей связи
переключателя/коммутатора Ethernet.
3. Подключите 12В-адаптер к сетевому разъему DC 12V 1 на задней
части UCM6304/6308. Подсоедините сетевой штепсель блока питания
к волнозащищенному источнику питания. (Подключите второй блок
питания к разъему 2 как резервный на случай выхода из строя первого
блока питания.)
4. Дождитесь загрузки UCM6304/6308. По завершении процесса загрузки
на ЖКдисплее на передней панели отобразится информация об
оборудовании.
5. После успешного подключения UCM6304/6308 к сети индикатор WAN
на передней панели загорится зеленым цветом, а на ЖК-дисплее будет
отображен IP-адрес.
6. (Дополнительно) Подключите линии ТСОП от стенной розетки к портам
FXO; подключите аналоговые линии (телефон и факс) к портам FXS.
12 В
постоянного
тока (x2)
Порт глобальной
сети (WAN)
порта локальной
сети
Сброс
Тактовый порт
порта FXS
порта FXO
Заземление
Разъем для
SD-карты
Порт USB
1. Нажмите кнопку “OK”, чтобы открыть параметры меню.
2. Нажмите “Down” (Вниз) для перехода к пунктам другого меню. Нажмите
“OK”, чтобы выбрать запись.
3. В меню выберите пункт “Back” (Назад), чтобы вернуться к предыдущему
меню.
4. При бездействии в меню более 30 секунд ЖК-дисплей вернется в
состояние по умолчанию.
НАСТРОЙКА UCM6304/6308 ЧЕРЕЗ ВЕБ-
ИНТЕРФЕЙС:
1. Подключите компьютер к той же сети, в которой находится UCM6304/6308.
2. Убедитесь, что UCM6304/6308 правильно включен, а на ЖК-дисплее
отображается его IP-адрес.
3. Откройте веб-браузер на компьютере и введите URL-адрес веб
интерфейса в формате: http(s)://IP-Address:Port
4. EДля входа введите имя пользователя и пароль. (Имя пользователя
администратора по умолчанию - “admin”, случайный пароль по умолчанию
можно найти на наклейке на UCM6304/6308).
5. Подробная информация о настройке расширений SIP, линий ТСОП, SIP
транков и всех других систем в веб-интерфейса доступна в руководстве
пользователя UCM6304/6308, которое можно загрузить здесь: http://www.
grandstream.com/support/

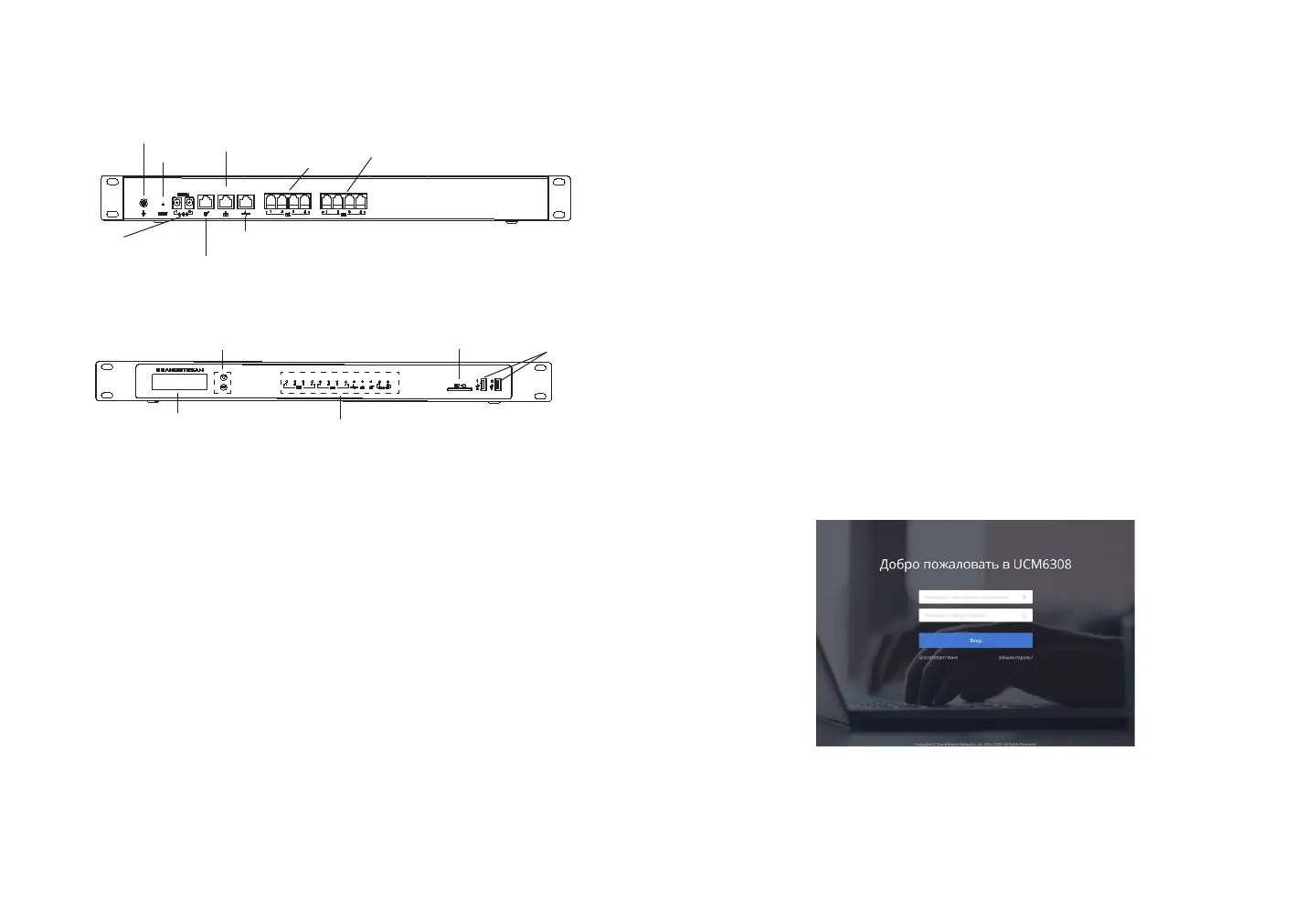

ПЕРЕДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
НОТА: Количество FXS и FXO портов зависит от модели UCM6304/6308.
Световые
индикаторы
Клавиши навигации
ЖК-дисплей
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ
UCM6304/6308:
