PODŁĄCZENIE URZĄDZENIA UCM6510:
1. Podłącz jeden koniec przewodu RJ-45 Ethernet (typ kabla: nieskrosowany) do
portu WAN urządzenia UCM6510; drugi koniec podłącz do portu uplink
przełącznika/koncentratora Ethernet.
2. Podłącz zasilacz prądu stałego 12 V do gniazda zasilania prądem stałym 12 V
nr 1 w tylnej części urządzenia UCM6510. Włóż główną wtyczkę zasilacza do
zabezpieczonego przed przepięciami gniazda zasilającego. (Podłącz drugi
zasilacz do gniazda zasilania prądem stałym 12 V nr 2 w celu zasilania zapa
sowego w przypadku awarii podstawowego zasilania).
3. Poczekaj na rozruch urządzenia UCM6510. Po zakończeniu rozruchu na ekra-
nie LCD w przedniej części urządzenia wyświetlona zostanie informacja o sprz-
ęcie.
4. Po pomyślnym połączeniu urządzenia UCM6510 z siecią kontrolka LED dia por-
tu WAN w przedniej części urządzenia będzie świeciła na zielono, a na wyśw-
ietlaczu LCD wyświetlony zostanie adres IP.
Opcjonalne połączenia w zależności od sposobu użytkowania urządzenia
UCM6510:
1. Połączenie liniowe sieci PSTN: połącz przewody sieci PSTN z gniazda ścienne-
go do portów LINE urządzenia UCM6510 (portów FXO).
2. Analogowe połączenie liniowe: połącz przewody analogowe (telefonu i faksu)
do portów PHONE (portów FXS).
3. Połączenie liniowe T1/E1/J1: połącz jeden koniec kabla T1/E1/J1 dostarczone-
go przez dostawcę usługi do portu T1/E1/J1 urządzenia UCM6510; podłącz dr-
ugi koniec do gniazda ściennego T1/E1/J1.
KORZYSTANIE Z MENU KLAWIATUROWEGO
URZĄDZENIA UCM6510:
1. Podłącz komputer do tej samej sieci co urządzenie UCM6510.
2. Upewnij się, że urządzenie UCM6510 jest odpowiednio zasilane i że adres IP
urządzenia jest wyświetlony na ekranie LCD.

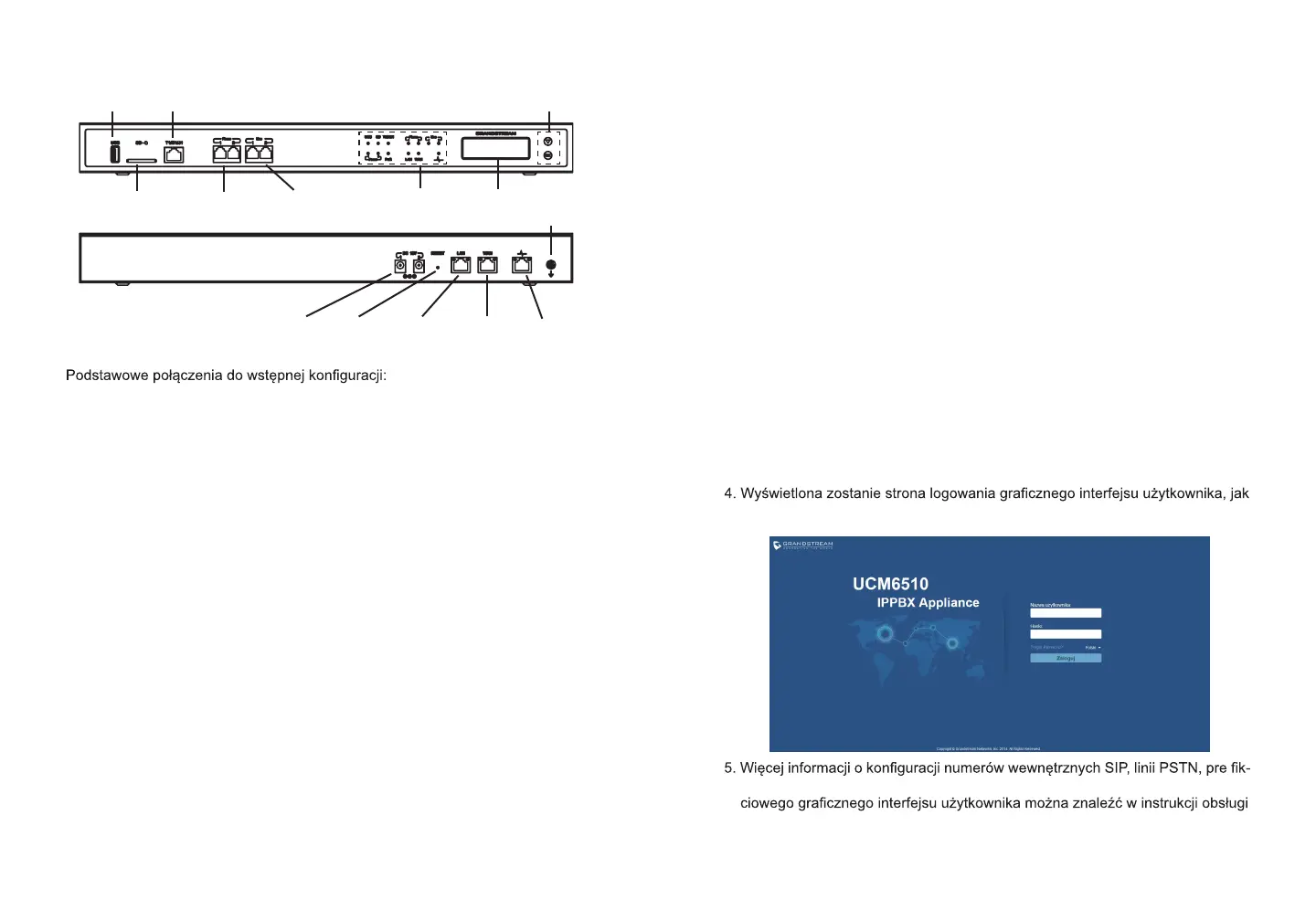

3. Otwórz w komputerze przeglądarkę internetową i wprowadź adres IP w pasku
adresu.
przedstawiono na poniższej ilustracji. Domyślna nazwa użytkownika i hasło dla
administratora to „admin”.
1. Naciśnij klawisz OK, aby rozpocząć przeglądanie opcji menu.
2. Naciśnij klawisz strzałki w dół, aby przeglądać różne opcje menu. Naciśnij przy-
cisk OK, aby wybrać element.
3. W opcji menu wybierz przycisk „Wstecz”, aby powrócić do poprzedniego menu.
4. Po upływie 20 sekund bezczynności podczas wyświetlania menu na ekranie
LCD zostanie wyświetlony ekran domyślny.
sów SIP oraz wszystkich innych ustawień systemowych za pośrednictwem sie-
urządzenia UCM6510, którą można pobrać tutaj:
http://www.grandstream.com/support
2 x port FXS
Port LAN
2 x gniazdo zasilania
prądem stałym 12 V
2 x port FXO
Gniazdo
karty SD
Port USB
Reset
Uziemienie
Ekran LCD
Przyciski nawigacyjne
Kontrolki LED
Port T1/E1/J1
Port sygnału
dostępności
(heartbeat)
Port WAN
KONFIGURACJA URZĄDZENIA UCM6510 ZA
POŚREDNICTWEM SIECIOWEGO GRAFICZNEGO
INTERFEJSU UŻYTKOWNIKA:
