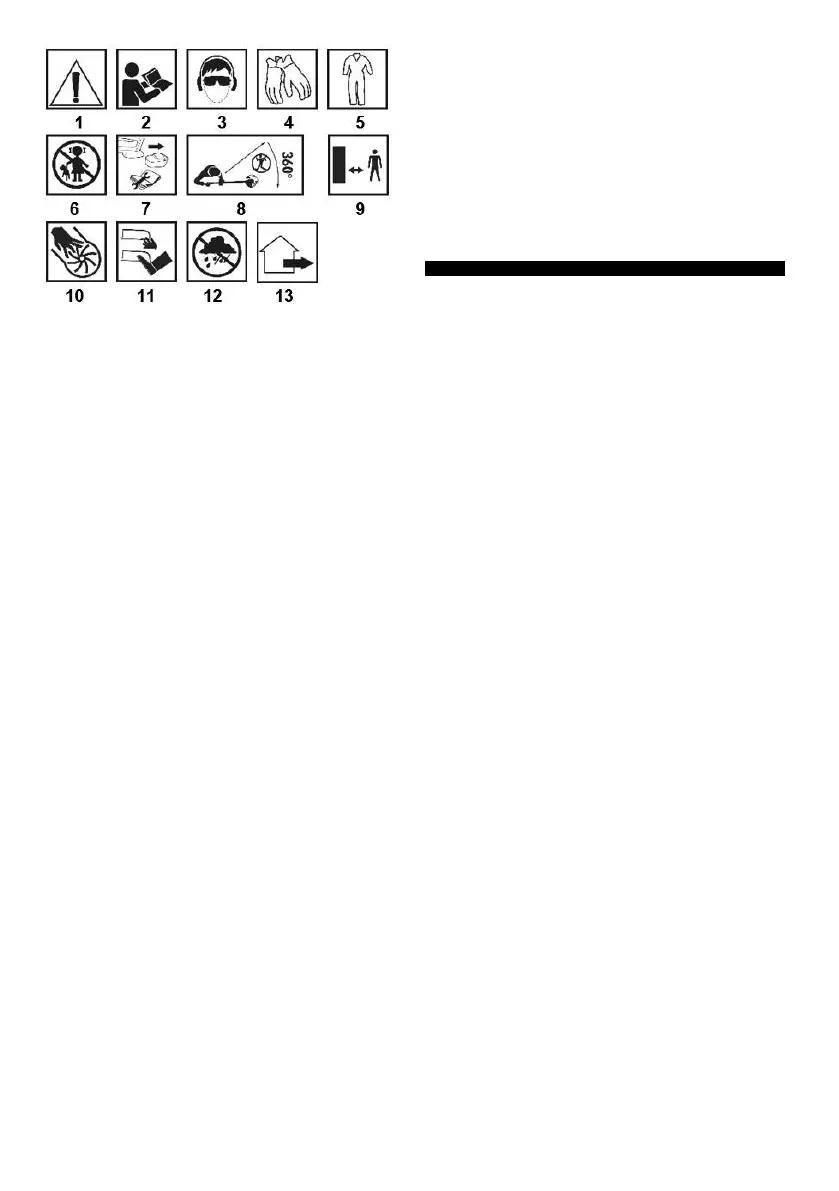

Объяснение используемых пиктограмм
1. ВНИМАНИЕ! Соблюдайте особые меры предосторожности.
2. Прочтите руководство по эксплуатации, соблюдайте
содержащиеся в нем предупреждения и условия безопасности!
3. Используйте средства индивидуальной защиты (защитные
очки, средства защиты слуха).
4. Используйте защитные перчатки.
5. Используйте защитную одежду.
6. Не подпускайте детей к инструменту.
7. Извлеките аккумулятор из устройства перед выполнением
любых регулировок или чистки.
8. Не подпускайте других людей к рабочей зоне триммера.
9. Соблюдайте безопасное расстояние от работающего
садового инвентаря.
10. Работая с инструментом, не засовывайте руки в отверстия.
11. Держите конечности подальше от режущих элементов!
12. Садовый прибор, предназначенный для использования на
открытом воздухе.
13. Защищайте устройство от влаги.
СТРОИТЕЛЬСТВО И ПРИМЕНЕНИЕ
Аккумуляторная коса - устройство ручного типа. Привод -
бесщеточный двигатель постоянного тока. Коса идеальна для
работы на пересеченной местности и, прежде всего, там, где
косилки не могут работать. Двуручная ручка обеспечивает
комфортное кошение больших площадей. Оснащенный
подходящим режущим инструментом, он также подходит для
стрижки краев газона и обработки вокруг деревьев, дорожек и
стрижки спутанной травы, тростника и крапивы в саду.
Используйте только аксессуары, подходящие для вашего
устройства, и следуйте инструкциям в руководстве по
эксплуатации. Коса предназначена только для любительского
использования.
ПРЕДУПРЕЖДЕНИЕ! Не используйте устройство не по
назначению.
ОПИСАНИЕ ГРАФИЧЕСКИХ СТОРОН
Приведенная ниже нумерация относится к компонентам
устройства, показанным на графических страницах данного
руководства.
1. Руководитель
2. Нижнее ограждение вала.
3. Ручка управления двигателем.
4. Ручка
5. Стопорный винт ручки.
6. Крышка верхнего вала
7. Держатель плечевого ремня.
8. Крепление крышки вала.
9. Крышка режущего элемента.
10. Режущий элемент.
11. Ручка фиксатора.
12. Шайба
13. Пылезащитный чехол.
14. Трехзубый нож.
15. Нажимная пластина
16. Катушка с режущей леской
17. Кнопка блокировки триггера.
18. Слив
19. Кнопка изменения направления вращения шпинделя.
* Могут быть различия между рисунком и товаром.
ОБОРУДОВАНИЕ И АКСЕССУАРЫ
1. Катушка с леской - 1 шт.
2. Нож трехзубый - 1 шт.
3. Ручка - 1 шт.
4. Болты и гайки - 1 комплект.
5. Плечевой ремень - 1 шт.
6. Ключ с отверткой - 1 шт.
7. Ключ шестигранный - 2 шт.
8. Крышка режущего элемента - 1 шт.
9. Гайка и шайбы - 1 комплект.
ПОДГОТОВКА К РАБОТЕ
СБОРКА РУЧКИ
• Ослабьте и отверните стопорный винт ручки (5) (рис. A).
Снимите компоненты (Рис. B), поместите нижнюю рукоятку
рукоятки под рукоятку (Рис. C), закройте гнездо рукоятки
верхней частью (убедитесь, что обе части рукоятки плотно
соединены) (Рис. . D).
Вставьте пружину и затяните стопорный винт ручки (5), пока
ручка не будет надежно закреплена на верхней крышке вала
(6) (рис. E).
• Присоедините держатель плечевого ремня (7) (рис. F).
РЕГУЛИРОВКА УГЛА РУЧКИ
Рукоять косы j имеет возможность регулировки угла наклона.
Эргономичная настройка угла наклона позволяет оператору
работать длительное время, не утомляясь.
• Ослабьте стопорный винт ручки (5) (рис. A).
• Установите желаемый угол наклона ручки (4).
• Затяните стопорный винт ручки (5).
КРЫШКИ ВАЛОВ В СБОРЕ
Крышка вала разделена на две части, поэтому их необходимо
соединить вместе.
• Ослабьте фиксирующую ручку (11).
Установите нижнюю крышку вала (2) на муфту крышки вала
(8) (рис. G) и вставьте ее в правильное положение (рис. H).
• Плотно затяните фиксирующую ручку (11) (рис. I).
УСТАНОВКА ЩИТА И НОЖА ТРЕВОЖНОГО
Коса позволяет работать как трехзубым ножом, так и леской, в
зависимости от ваших потребностей.
ПРЕДУПРЕЖДЕНИЕ! Не работайте с косой без
установленного ограждения.
СБОРКА ТРОЙНОГО НОЖА
Установите защиту режущего элемента (9) в правильное
положение с помощью прилагаемых винтов (рис. J).
Установите шайбу (12) (рис. K) на шпиндель, а затем
установите пылезащитный чехол (13) (рис. L).
Установите трехзубый нож (14) (рис. M) и прижимную
пластину (15) (рис. N).
Заблокируйте шпиндель, вставив шестигранный ключ в
отверстие для фиксации шпинделя. Наденьте гайку и затяните
блокирующий шпиндель прилагаемым ключом (рис. О).
СБОРКА ЭКРАНА И ШУТЫ С БЕСПРОВОДНЫМ РЕЗАКОМ
Установите защитный кожух режущего элемента (9) в
правильное положение, закрепив его прилагаемыми винтами
(рис. P).
• Установите шайбу (12) (рис. R) на шпиндель.
• Установите защитную пластину для режущего элемента (если
есть) (рис. S).
Заблокируйте шпиндель и навинтите катушку с режущей
линией (16) против часовой стрелки на шпиндель (рис. T).
Перед использованием снимите крышку лезвия обрезки
излишков лески (если есть).
