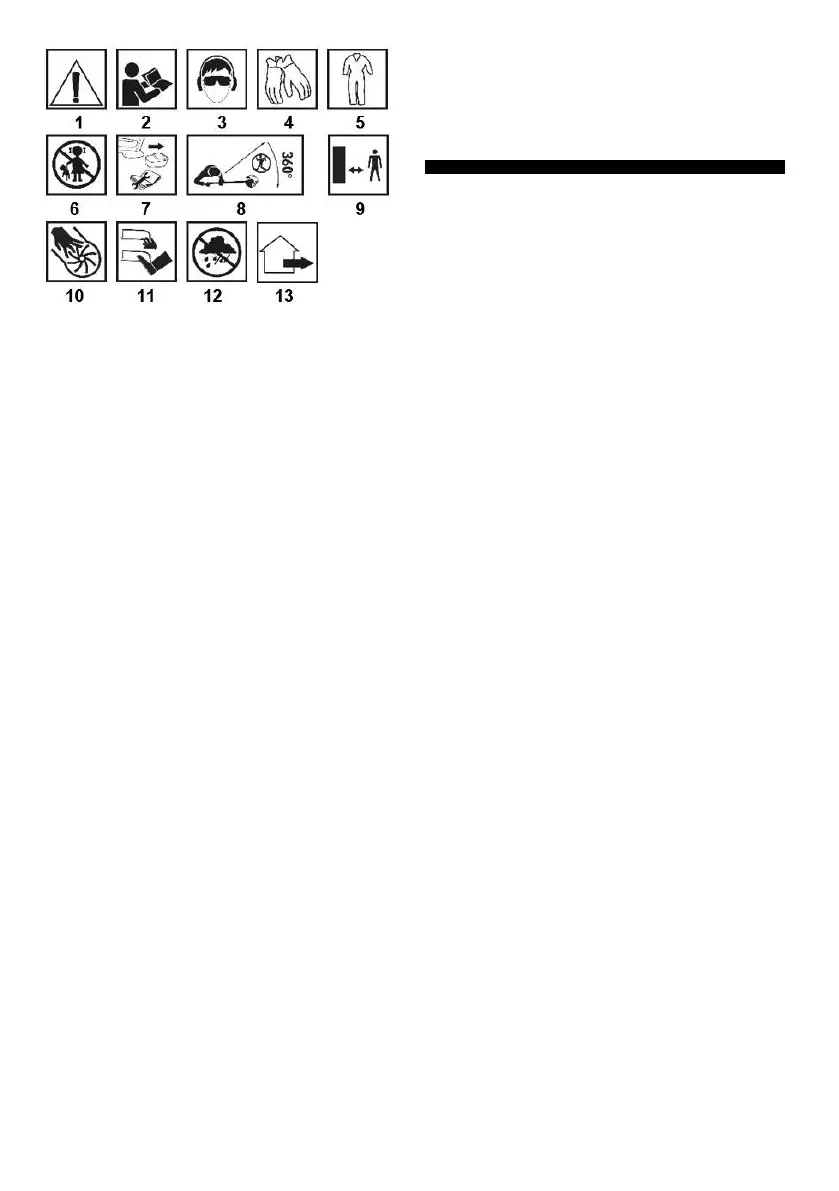

Objašnjenje korištenih piktograma
1. OPREZ! Poduzmite posebne mjere opreza.
2. Pročitajte upute za uporabu, pridržavajte se upozorenja i
sigurnosnih uvjeta koji se u njemu nalaze!
3. Koristite osobnu zaštitnu opremu (zaštitne naočale, zaštitu za
sluh).
4. Koristite zaštitne rukavice.
5. Koristite zaštitnu odjeću.
6. Držite djecu dalje od alata.
7. Izvadite bateriju iz uređaja prije bilo kakvih podešavanja ili
čišćenja
8. Držite druge ljude dalje od radnog područja trimera.
9. Održavajte sigurnu udaljenost od radne vrtne opreme
10. Kada radite s alatom, nemojte stavljati ruke u rupe.
11. Udaljite ud od reznih elemenata!
12. Vrtni uređaj namijenjen vanjskoj upotrebi
13. Zaštitite uređaj od vlage.
KONSTRUKCIJA I PRIMJENA
Kosa za baterije je uređaj ručnog tipa. Pogon je istosmjerni motor
bez četkica. Kosa je savršena za teške terene i, prije svega, tamo
gdje kosilice nisu u stanju raditi. Dvoručna drška osigurava ugodno
košenje velikih površina. Opremljen pravim alatom za rezanje,
pogodan je i za obrezivanje rubova travnjaka i završnu obradu
drveća, staza i košenje zamršenih trava, trske i koprive u vrtu.
Koristite samo pribor koji odgovara vašem uređaju i slijedite upute
u uputama za uporabu. Kosa je namijenjena samo za amatersku
uporabu.
UPOZORENJE! Uređaj nemojte koristiti suprotno namjeni.
OPIS GRAFIČKIH STRANA
Dolje navedena numeracija odnosi se na komponente uređaja
prikazane na grafičkim stranicama ovog priručnika.
1. Glava
2. Zaštita donjeg vratila
3. Ručka za upravljanje motorom
4. Ručka
5. Ručka vijka za zaključavanje
6. Poklopac gornjeg vratila
7. Držač ramenog pojasa.
8. Zatvarač poklopca vratila
9. Poklopac reznog elementa
10. Rezni element.
11. Gumb za zaključavanje
12. Podloška
13. Pokrivač za prašinu
14. Nož s tri zuba.
15. Pritisna ploča
16. Kalem s linijom za rezanje
17. Gumb za zaključavanje okidača
18. Ocijediti
19. Tipka za promjenu smjera okretanja vretena
* Moguće su razlike između crteža i proizvoda.
OPREMA I PRIBOR
1. Kalem s linijom za rezanje - 1 kom.
2. Nož s tri zuba - 1 kom.
3. Ručka - 1 kom.
4. Vijci i matice - 1 set.
5. Remen na ramenu - 1 kom.
6. Ključ s odvijačem - 1 kom.
7. Šesterokutni ključ - 2 kom.
8. Poklopac elementa za rezanje - 1 kom.
9. Matica i podloške - 1 set.
PRIPREMA ZA RAD
RUČITE SKLOP
• Otpustite i odvrnite vijak za zaključavanje ručke (5) (slika A).
• Uklonite dijelove (slika B), stavite donju ručku ručke ispod ručke
(slika C), pokrijte utičnicu ručke gornjim dijelom (pazite da su oba
dijela ručke čvrsto spojena) (slika D).
• Umetnite oprugu i pritegnite vijak za zaključavanje ručke (5) dok
ručka nije čvrsto pričvršćena za gornji poklopac osovine (6) (slika
E).
• Pričvrstite držač naramenice (7) (slika F).
PRILAGOĐAVANJE KUTA RUČKE
Drška kose j ima mogućnost podešavanja kuta nagiba.
Ergonomsko podešavanje kuta nagiba omogućuje rukovatelju
dugotrajan rad bez umora.
• Otpustite vijak za zaključavanje ručke (5) (slika A).
• Postavite željeni kut nagiba ručke (4).
• Pritegnite vijak za zaključavanje ručke (5).
POKLOPCI VRATILA SKLOP
Poklopac osovine podijeljen je u dva dijela, stoga se moraju spojiti.
• Otpustite gumb za zaključavanje (11).
• Postavite donji poklopac vratila (2) na spojnicu poklopca vratila (8)
(slika G) i umetnite ga u pravilan položaj (slika H).
• Čvrsto zategnite gumb za zaključavanje (11) (slika I).
UGRADNJA ŠČITA I PROTURENOG NOŽA
Kosa vam omogućuje rad s nožem s tri zuba i reznom linijom,
ovisno o vašim potrebama.
UPOZORENJE! Ne radite s kosom bez instalirane zaštite.
SKLOP TROSTRUKOG NOŽA
• Ugradite štitnik reznog elementa (9) u ispravan položaj pomoću
priloženih vijaka (slika J).
• Postavite podlošku (12) (slika K) na vreteno, a zatim dodajte
poklopac za prašinu (13) (slika L).
• Postavite trokraki nož (14) (slika M) i potisnu ploču (15) (slika N).
• Osigurajte vreteno umetanjem šesterokutnog ključa u otvor za
zaključavanje vretena. Stavite maticu i blokirajte vreteno, zategnite
priloženim ključem (slika O).
SKLOP ŠTITA I ŠKOLE SA AKUMULATORSKIM REZAČEM
• Ugradite štitnik reznog elementa (9) u ispravan položaj,
pričvršćujući ga priloženim vijcima (slika P).
• Postavite podlošku (12) (slika R) na vreteno.
• Ugradite pokrovnu ploču za rezni element (ako postoji) (slika S)
• Blokirajte vreteno i namotajte kalem linijom za rezanje (16) u
smjeru suprotnom od kazaljke na satu na vreteno (slika T).
• Uklonite višak poklopca oštrice za obrezivanje crte (ako je
postavljen) prije upotrebe.
SKLOP I PODEŠAVANJE REMENA NA RAME
UPOZORENJE! Isključite motor prilikom postavljanja i
podešavanja naramenice.
Pravilno podešavanje naramenice olakšava posao.
• Stavite karabin remena u držač ramena (7).
• Podesite naramenicu tako da je rezni element paralelan tlu.
• Oslonite reznu letvu (10) lagano na tlo.
• Pomaknite držač naramenice kako biste postigli najbolji balans
kose.
• Kada koristite nož s tri zuba, držite oštricu noža podignutom
približno. 10 cm iznad tla tako da ne dodiruje tlo.
• Namjestite kopču duljine remena kako biste osigurali najudobniji
radni položaj.
