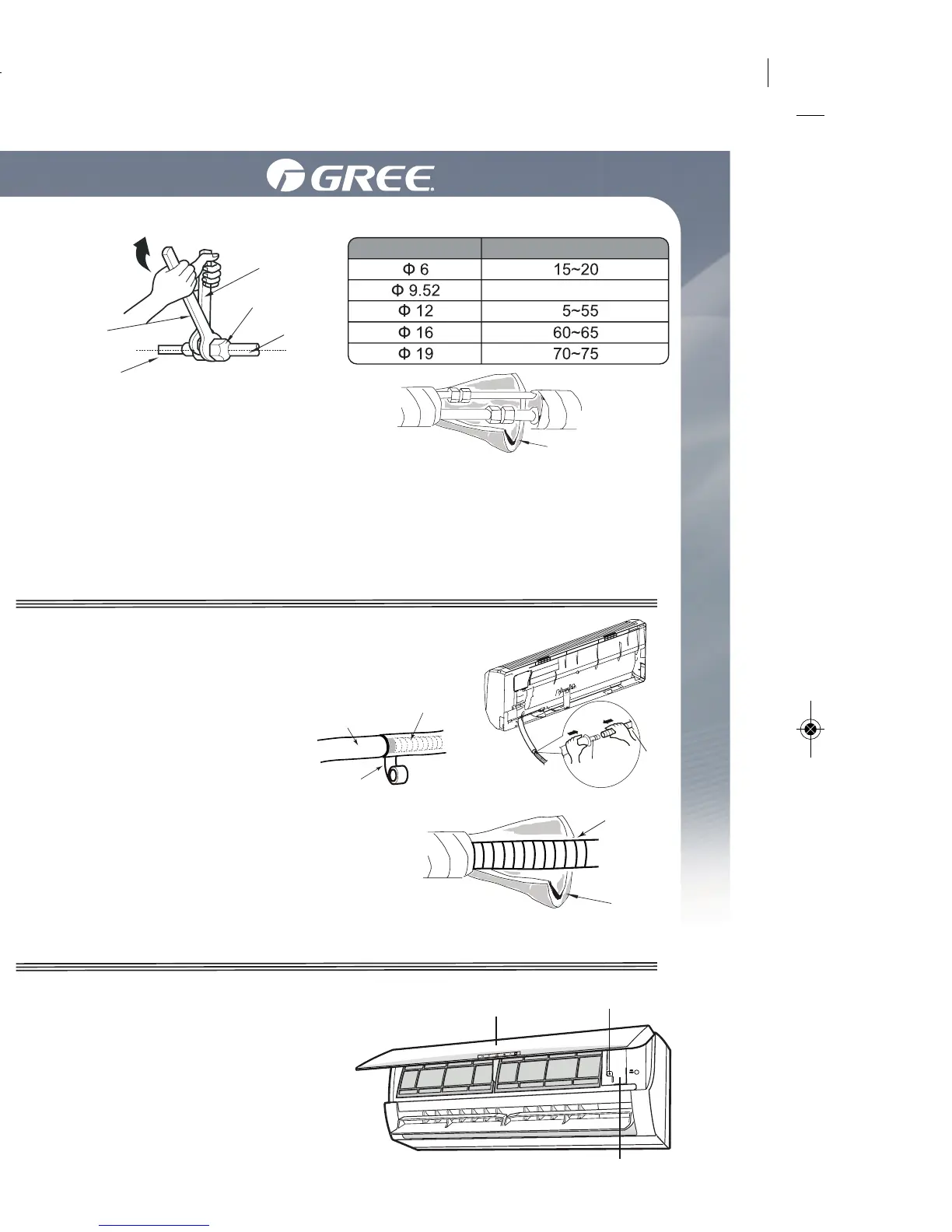

Installation de l'unité intérieure
4. Recouvrez le tuyau intérieur et le joint
avec le tube isolant, puis solidifiez le
tout avec du ruban.
1.Connectez le boyau de drainage au
tuyau de sortie de l'unité intérieure.
2.
Entourez le boyau avec du ruban.
1. Ouvrez le panneau, dévissez le
couvercle de la boîte de connexion et
enlevez-le.
Avis:
• Ajoutez un tube isolant autour du boyau de
drainage de l'unité intérieure pour prévenir
la condensation.
• Les joints de dilatation en plastique ne sont
pas fournis.
30~40
4
clé ouverte
écrou-raccord
tuyau
clé
dynamométrique
tuyau intérieur
ruban
tuyau de
sortie
drain
drain
tube isolant
Hex nut diameter Tightening torque (N-m)
30~40
4
tube isolant
panneau
vis
couvercle de la
boîte de connexion
Diamètre de l'écrou
hexagonal
Torsion (N-m)
Étape 6: Installer le tuyau de drainage
Étape 7: branchement du fil de l'unité intérieure.
tuyau de sortie
boyau de
drainage
Installation of indoor unit
Step Six: install drain hose
Step Seven: connect wire of indoor unit
4.Wrap the indoor pipe and joint of
connection pipe with insulating pipe,
and then wrap it with tape.
1.Connect the drain hose to the outlet
pipe of indoor unit.
2. Bind the joint with tape.
1.Open the panel, remove the screw
on
the wiring cover and then take
down the cover.
Note:
• Add insulating pipe in the indoor
drain hose in order to prevent
condensation.
• The plastic expansion particles are
not provided.
30~40
4
open-end
wrench
union nut
pipe
torque wrench
indoor pipe
outlet pipe
drain hose
tape
outlet
pipe
drain
hose
drain hose
insulating pipe
panel
screw
wiring cover
insulating pipe
Hex nut diameter Tightening torque (N-m)
