GreenWorks LMF421 - 12 Vista Despiezada

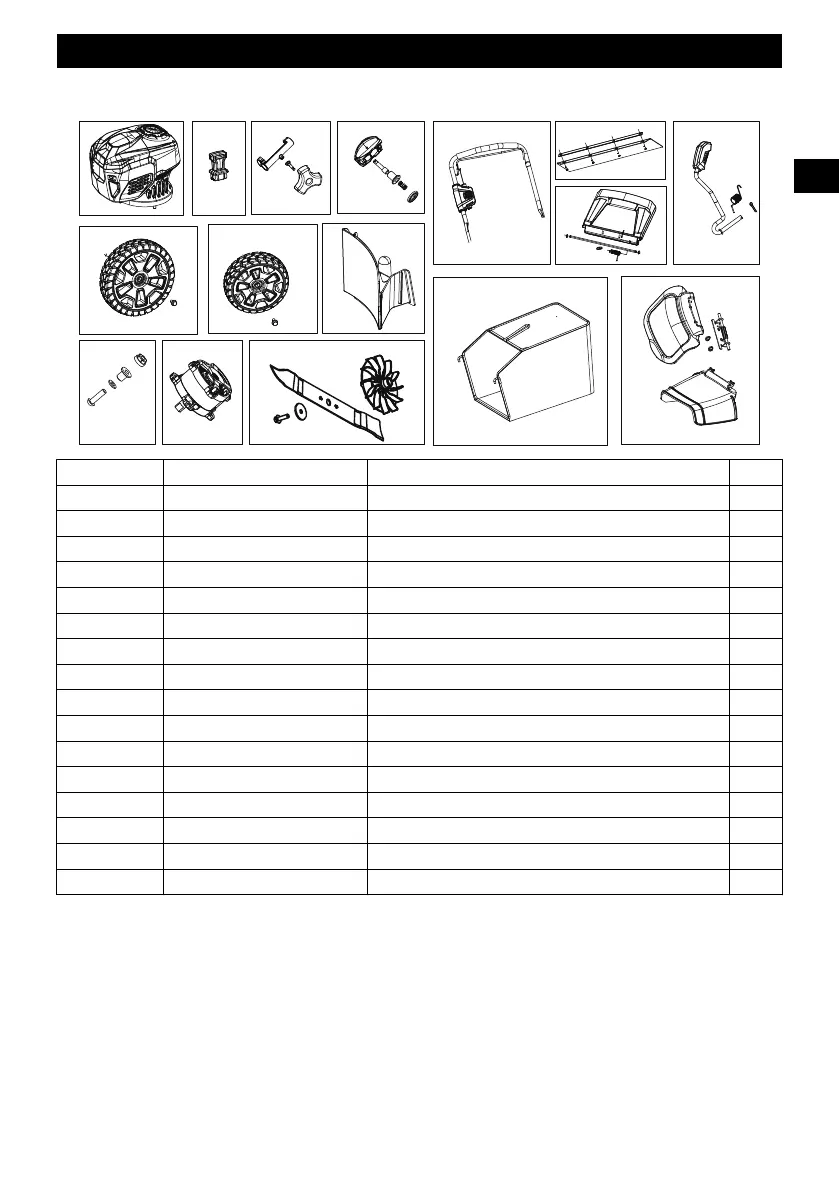

12 VISTA DESPIEZADA
1
2
3
4
5
8
11
13
15
14
16
12
9
10
6
7
Nº Nº pieza Descripción Cant.
1 R0202561-00 Cabezal 1
2 R0201860-00 Llave de seguridad 1
3 RB341291179A Mando/perno de asa superior 2
4 RB332071179C Mando de asa inferior 2
5 R0202562-00 Conjunto de control de superior 1
6 R0202556-00 Protección trasera 1
7 R0202557-00 Conjunto de cubierta trasera 1
8 R0202558-00 Palanca de ajuste de altura 1
9 R0200662-00 Conjunto de rueda trasera 2
10 RB341271179A Conjunto de rueda delantera 2
11 R0202509-00 Tapón de mulching 1
12 RB332101179C Conjunto de conexión de asa inferior 2
13 R0202559-00 Motor 1
14 R0202502-00 Conjunto de cuchilla 1
15 R0202560-00 Recogehierba 1
16 RB311061555 Kit de conducto de descarga lateral 1
41
