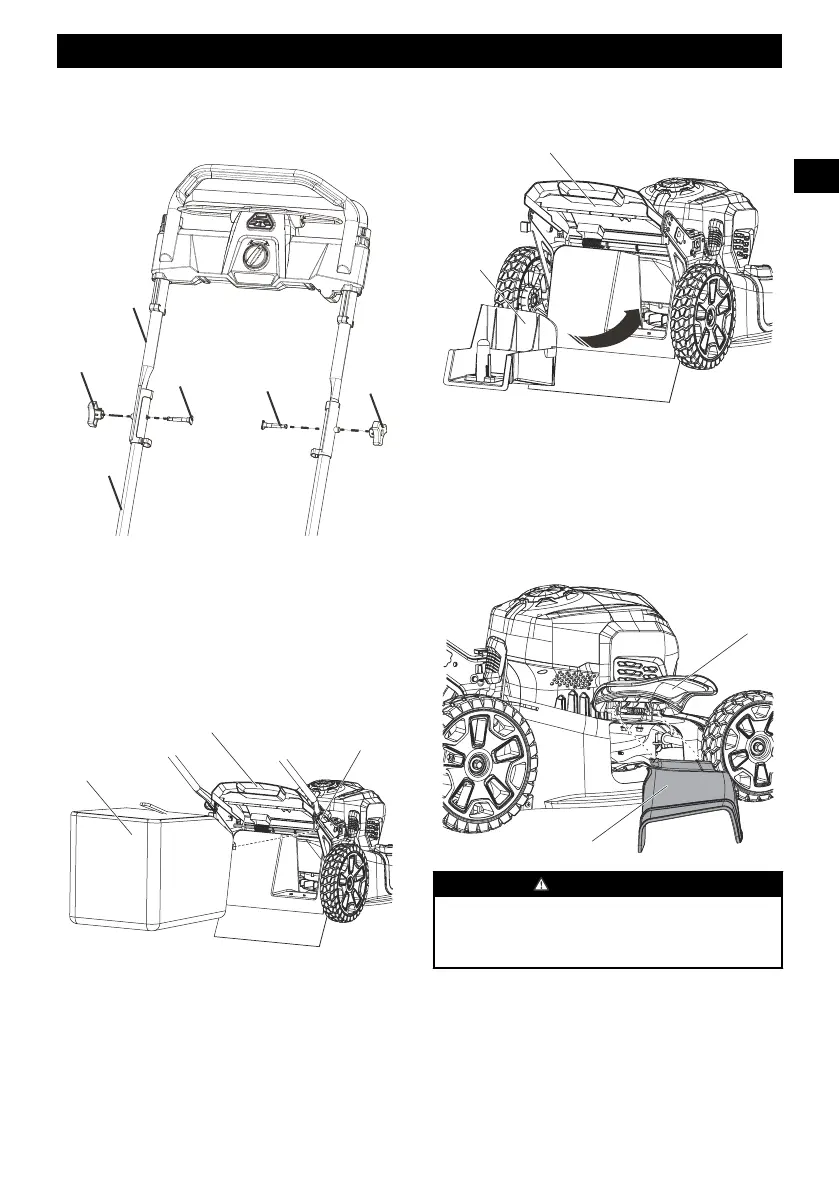

7.3 INSTALACIÓN DEL ASA
SUPERIOR
14
14
15
15
3
6
1. Alinee los orificios del asa superior (3) y el asa inferior
(6).
2. Introduzca los pernos (15) por los orificios.
3. Apriete los mandos (14) en los pernos.
4. Realice la misma operación en el otro lado.
7.4 INSTALACIÓN DEL
RECOGEHIERBA
7
10
16
1. Retire el tapón de mulching.
2. Retire el conducto de descarga lateral.
3. Abra la puerta de descarga trasera (7) y sujétela.
4. Sostenga el recogehierba (10) por el asa y enganche los
ganchos en la varilla de la puerta (16).
5. Cierre la puerta de descarga trasera.
7.5 INSTALACIÓN DEL TAPÓN DE
MULCHING
7
11
1. Retire el recogehierba.
2. Abra la puerta de descarga trasera (7) y sujétela.
3. Sujete el tapón de mulching (11) por su asa y colóquelo
en el conducto de descarga.
4. Cierre la puerta de descarga trasera.
7.6 INSTALACIÓN DEL CONDUCTO
DE DESCARGA LATERAL
17
12
PRECAUCIÓN
Cuando utilice el conducto de descarga lateral,
• No instale el recogehierba.
• Mantenga instalado el tapón de mulching.
1. Abra la puerta de descarga lateral (17) y sujétela.
2. Alinee los huecos del conducto de descarga lateral (12)
debajo de la articulación.
3. Cierre la puerta de descarga lateral.
