GreenWorks MO48L520 - Installez la Poignée Supérieure; Installez Le Sac Arrière; Installez Le Bouchon de Déchiquetage; Installez la Goulotte Déjection Latérale

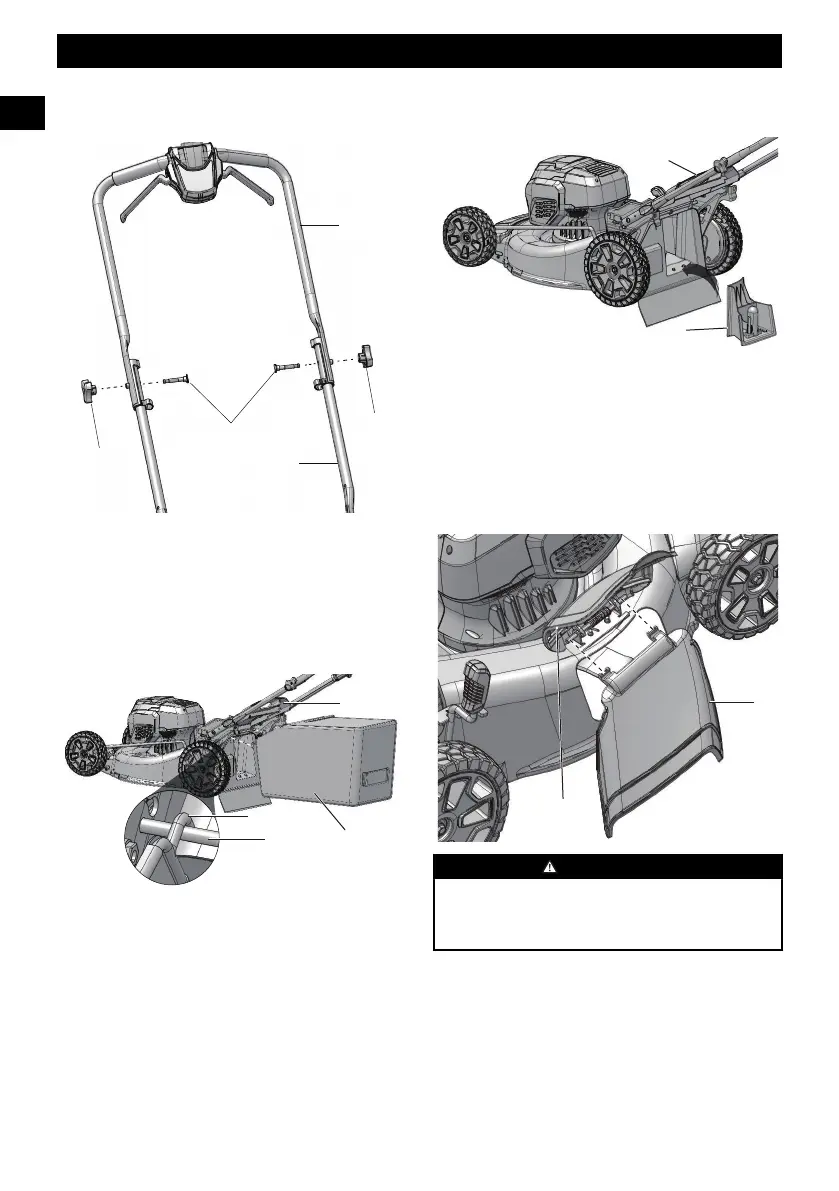

7.3 INSTALLEZ LA POIGNÉE
SUPÉRIEURE
3
4
14
15
15
1. Alignez les trous dans la poignée supérieure (3) et dans la
poignée inférieure (4).
2. Introduisez les boulons (14) dans les trous.
3. Serrez les boutons (15) sur les boulons.
4. Faites la même opération sur l'autre côté.
7.4 INSTALLEZ LE SAC ARRIÈRE
20
25
10
5
1. Retirez le bouchon de déchiquetage.
2. Ouvrez et retenez la trappe d'éjection arrière.
3. Tenez le sac arrière (10) par sa poignée et placez les
crochets (20) dans la tige de porte (25).
4. Fermez la trappe d'éjection arrière.
7.5 INSTALLEZ LE BOUCHON DE
DÉCHIQUETAGE
12
5
1. Retirez le sac arrière.
2. Ouvrez et retenez la trappe d'éjection arrière (5).
3. Tenez le bouchon de déchiquetage(12) par sa poignée et
insérez-le dans la goulotte d'éjection.
4. Fermez la trappe d'éjection arrière.
7.6 INSTALLEZ LA GOULOTTE
D'ÉJECTION LATÉRALE
9
16
ATTENTION
Lorsque vous utilisez la goulotte d'éjection latérale,
• N'installez pas le sac arrière.
• Laissez le bouchon de déchiquetage en place.
1. Ouvrez et retenez la trappe d'éjection latérale(16).
2. Alignez les recoins de la goulotte d’éjection latérale (9)
sous la charnière.
3. Fermez la trappe d'éjection latérale.
7.7 RÉGLEZ LA HAUTEUR DE COUPE
La machine peut être réglée à différentes hauteurs de coupe.
24
