Liste des pièces
A. Grille de cuisson avec deux poignées 1
B. Grille de charbon de bois 1
C. Paravent arrière 1
D. Paravent à droite 1
E. Disque de régulation du tirage 1
(montée au préalable)
F. Socle 1
G. Tiroir à cendres 1
H. Colonne (déjà prémontée) 1
I. Paroi de la trémie 4
J. Paravent à gauche 1

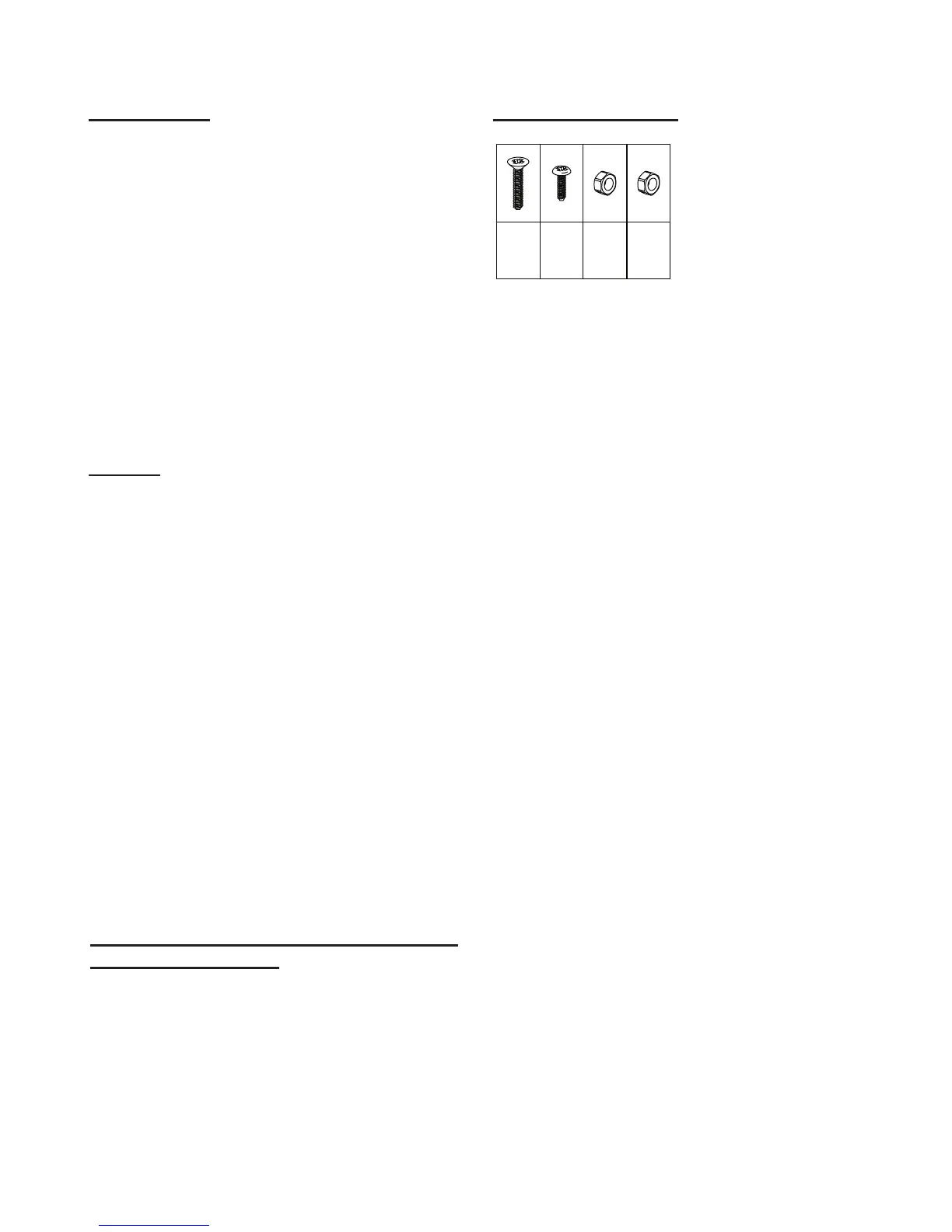

Eléments d'assemblage
Montage
1. Fixez la colonne (H) avec les vis M5x35 et les écrous
M5 au socle (F). Les vis sont introduites depuis
en haut à travers la colonne (H) dans le socle (F) !
Prenez garde à ce que les évidements pour le tiroir
à cendres (G) soient placées vers l'avant. (selon le
dessin)
2. Reliez les quatre parois de la trémie (I) au moyen des
vis M5x20 et des écrous M5. Les extrémités des vis
doivent, pour des raisons de sécurité, être orientées
vers l’intérieur de la trémie.
3. Placez la trémie (I) montée sur la colonne (H). Reliez
les éléments au moyen des vis M5x20 et des écrous
M5.
4. Montez les éléments du paravent (C, D, J) depuis
l’extérieur contre les bords supérieurs des parois de
la trémie (I). Veillez à la disposition selon le dessin.
Commencez avec la pièce « C ».
5. Introduisez le tiroir à cendres (G) en bas dans la
colonne (H).
6. Placez la grille à charbon (B) montée sur la trémie.
7. Introduisez la grille de cuisson (A) avec les deux
poignées dans le paravent (C, D, J).
L’appareil doit se trouver en position horizontale, stable sur
une surface solide pendant l’emploi, car il pourrait sinon se
renverser.
Ne pas utiliser dans des locaux fermés ou des espaces
pourvus d'un toit !
N'utilisez que des allume-feux non dangereux (comme par
ex. Allume-feu solide DIN.
La cuve de charbon de bois a une capacité d'environ 2 kg.
Avant de vous de vous servir du barbecue pour la première
fois, laissez-le chauer durant env. 30 minutes.
Informations permettant un bon
fonctionnement du grill
M5x12
21x
M5
21x
M6
4x
M6x10
4x
