Distinta pezzi
A. Griglia di cottura con due impugnature 1
B. Griglia per la carbonella 1
C. Parabrezza posteriore 1
D. Parabrezza destro 1
E. Regolazione della ventilazione 1
(premontata)
F. Base 1
G. Cassetto raccogli-cenere 1
H. Colonna (premontata) 1
I. Parete dell'imbuto 4
J. Parabrezza sinistro 1

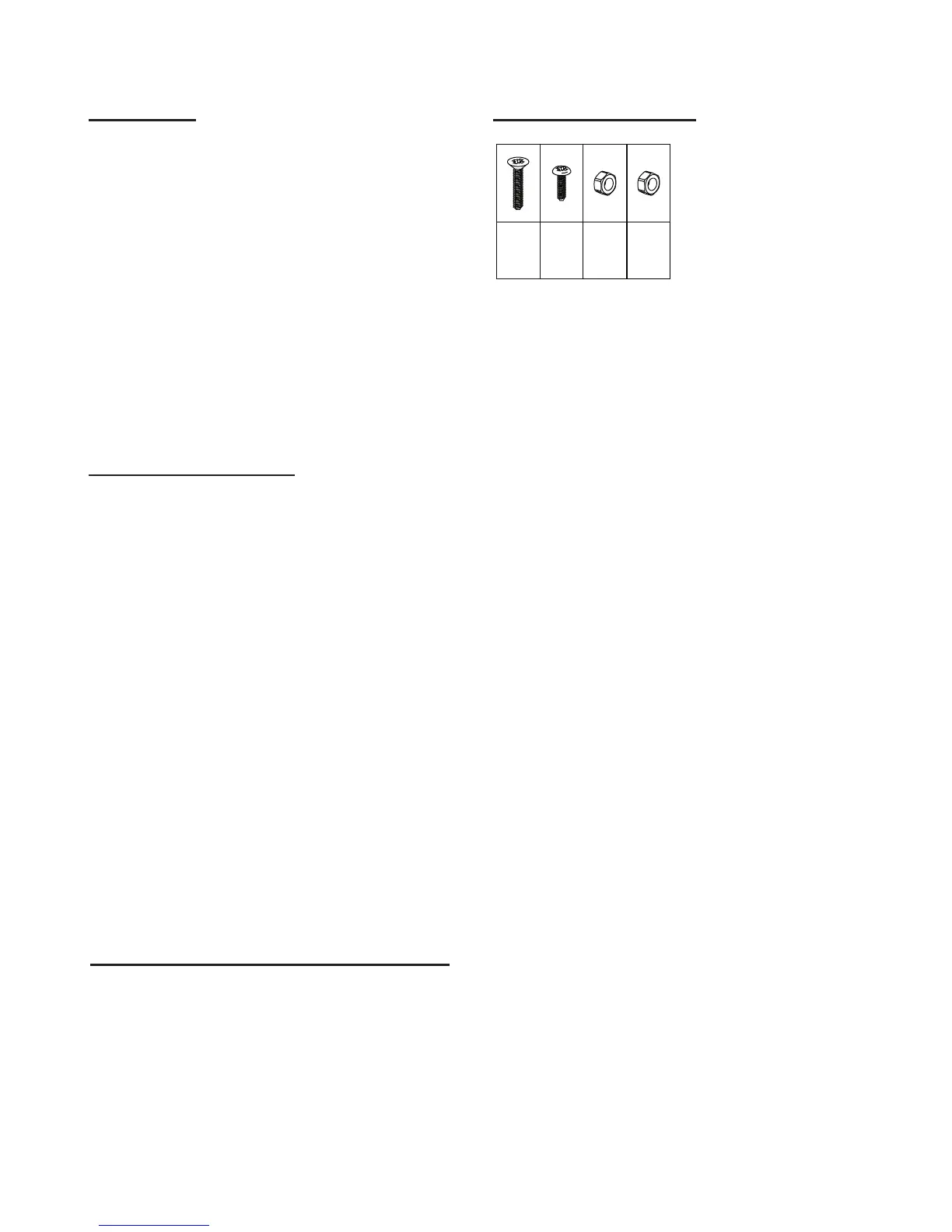

Elementi di collegamento
Esecuzione del montaggio
1. Fissare la colonna (H) alla base (F) mediante viti
M5x35 e dadi M5. Introdurre le viti nella base
(F) dall'alto passando attraverso la colonna (H)!
Assicurarsi che l'apertura per il cassetto raccogli-
ceneri (G) sia rivolta verso la parte anteriore. (come
indicato nel disegno)
2. Collegare una all'altra le quattro pareti dell'imbuto
(I) mediante viti M5x12 e dadi M5. Per ragioni di
sicurezza le estremità delle viti devono essere rivolte
sempre verso l'interno dell'imbuto.
3. Mettere l'imbuto montato (I) sulla colonna (H).
Collegare le parti mediante viti M5x12 e dadi M5.
4. Montare i componenti parabrezza (C, D, J)
dall'esterno sui bordi laterali superiori delle pareti
dell'imbuto (I). Osservare la disposizione indicata
nel disegno. Iniziare con la parte „C“.
5. Inserire il cassetto raccogli-ceneri (G) nella parte
inferiore della colonna (H).
6. Posizionare la griglia per la carbonella (B)
nell'imbuto.
7. Inserire la griglia di cottura (A) con le due
impugnature nel parabrezza (C, D, J).
Durante il funzionamento il barbecue deve essere collocato
su una base stabile.
Non utilizzare in ambienti chiusi o su superci
coperte da un tetto.
Utilizzare soltanto mezzi di accensione non pericolosi (come
ad es. accendifuoco solidi a norma LANDMANN).
Il recipiente del combustibile ha una capacità di circa 2 kg.
Prima del primo utilizzo il barbecue andrebbe fatto
riscaldato per circa 30 minuti.
Indicazioni per un utilizzo sicuro del barbecue
M5x12
21x
M5
21x
M6
4x
M6x10
4x
