16
Darabjegyzék
A: grillrács két fogantyúval 1
B: parázstartó rostély 1
C: szélfogó hátsó lap 1
D: szélfogó jobb oldallap 1
E: szabályozható szellőzés 1
(előszerelt)
F: talp 1
G: hamuók 1
H: oszlop (előszerelt) 1
I: tölcsér oldalfal 4
J: szélfogó bal oldallap 1

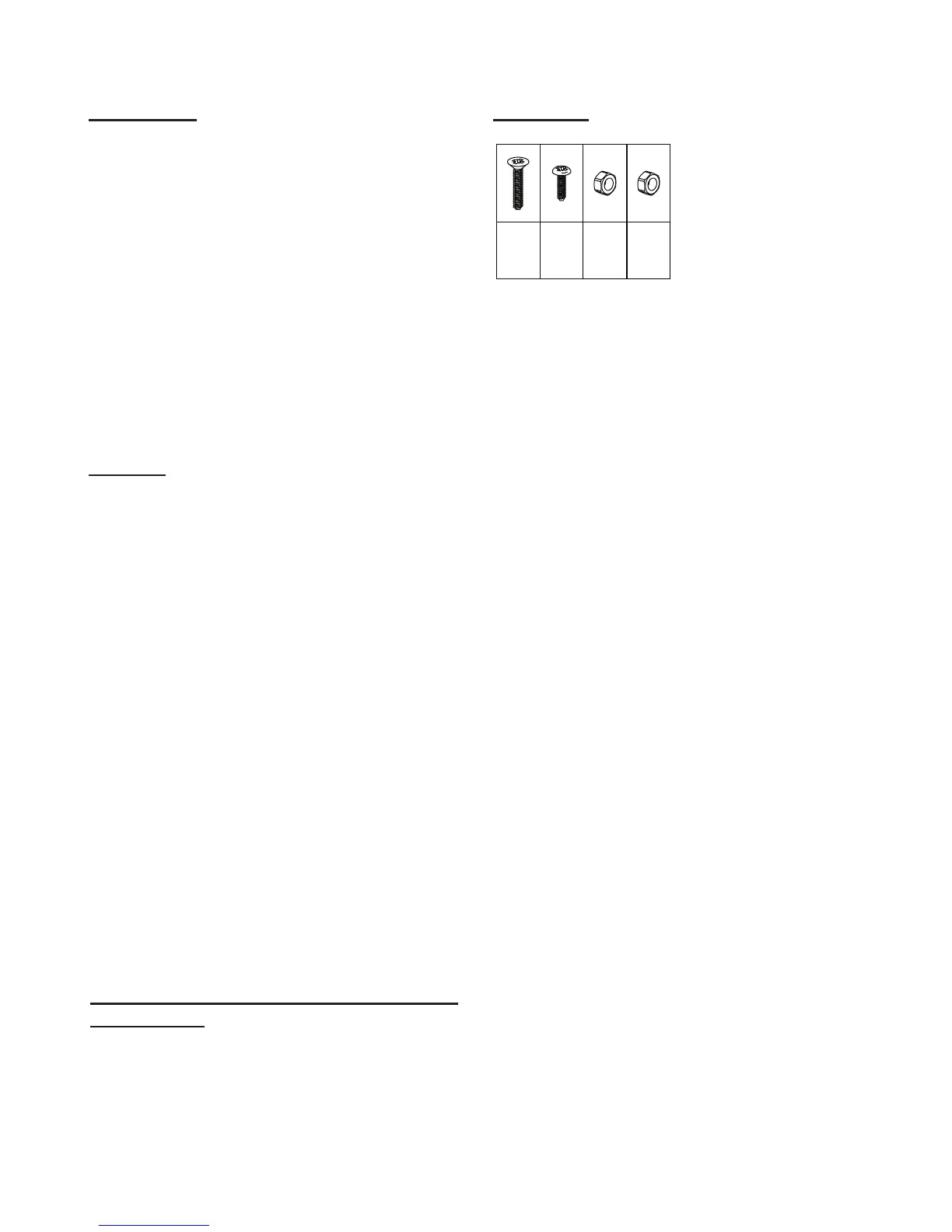

Kötőelemek
A szerelés
1. Rögzítse az oszlopot (H) a talpra (F) az M5x35-as
csavarokkal és M5 anyákkal. A csavarokat felülről,
az oszlop (H) furatain át dugja át a talpon (F)!
Ügyeljen arra, hogy a hamuók (G) nyílása előre
nézzen. (Lásd az ábrát.)
2. Csavarozza össze a tölcsér négy oldalát (I), M5x12-es
csavarokkal és M5-ös anyákkal. Biztonsági okokból a
csavarok menetes vége a tölcsér belseje felé nézzen.
3. Helyezze a szerelt tölcsért (I) az oszlopra (H). A
részeket szerelje össze az M5x12-es csavarokkal és
az M5-ös anyákkal.
4. A külső oldalról szerelje a szélfogó elemeit (C,
D, J) a tölcsér falaira (I). Ügyeljen a rajz szerinti
elrendezésre. A „C” elemmel kezdje.
5. Helyezze a hamuókot (G) az oszlop (H) aljába.
6. Helyezze a tüzirostélyt (B) a tölcsérbe.
7. A grillrácsot (A), mindkét fogantyújával, helyezze a
szélfogóba (C, D, J).
Működés közben állítsa szilárd aljzatra a grillsütőt.
Nem használható zárt, vagy fedett térben!
Csak veszélytelen gyújtóst használjon (pl. DIN - szilárd
gyújtóst).
A széntartóba kb. 2 kg faszén fér bele.
Az első használat előtt hagyja a grillsütőt kb. 30 percig
melegedni.
Útmutató a grillsütő biztonságos
használatához
M5x12
21x
M5
21x
M6
4x
M6x10
4x
