Grill Chef 11272 - Page 22

22
Stycklista
A: grillgaller med två handtag 1
B: kolgaller 1
C: vindskyddsplåt bak 1
D: vindskyddsplåt, höger sida 1
E: ventilationsspjäll 1
(redan förmonterade)
F: sockel 1
G: asklåda 1
H: pelare (redan förmonterad) 1
I: trattplåt 4
J: vindskyddsplåt, vänster sida 1

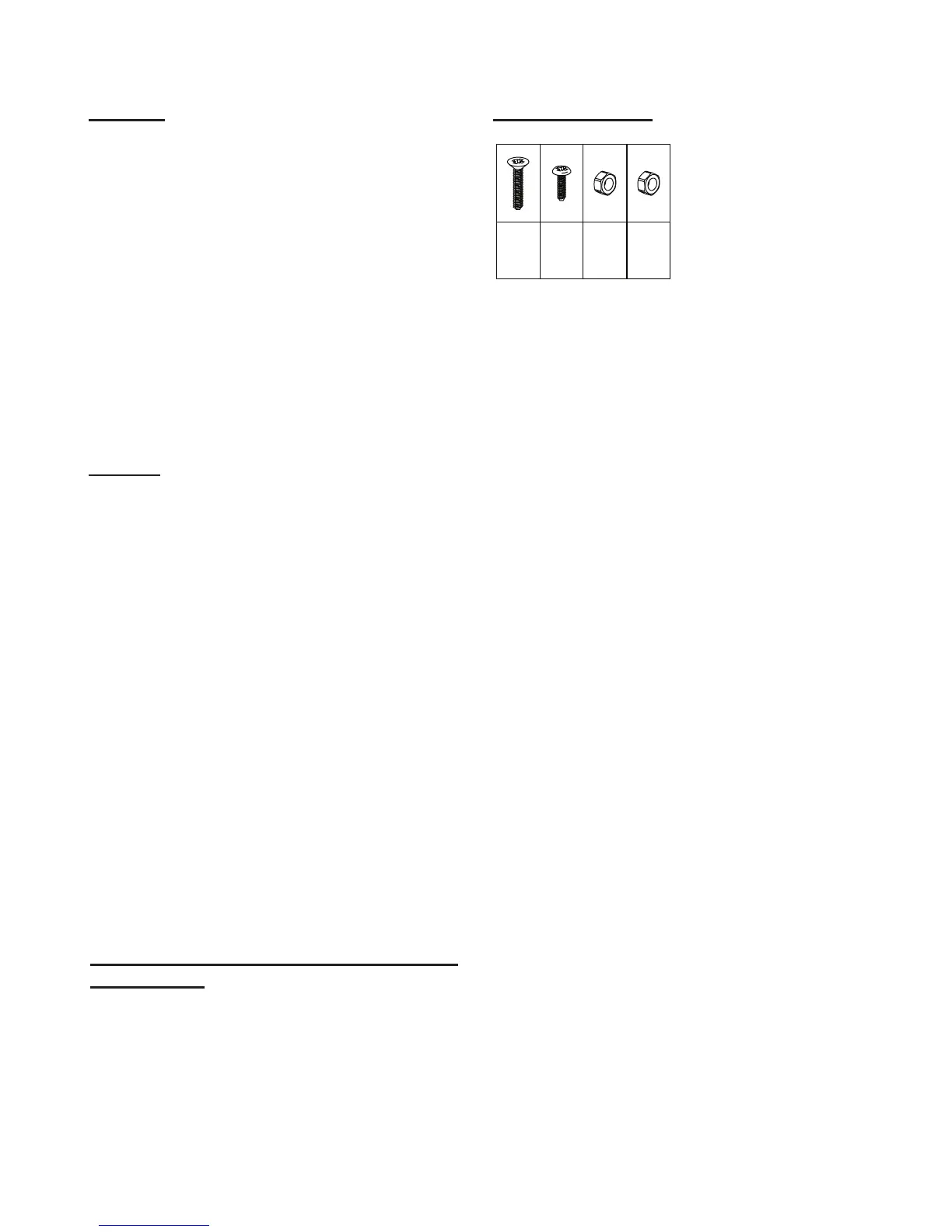

Förbindelseelement
Montage
1. Skruva fast pelaren (H) på sockeln (F) med hjälp
av skruvarna M5x35 och muttrarna M6. Skruvarna
sticks in uppifrån igenom pelaren (H) i sockeln (F).
Var uppmärksam på, att ursparningen för asklådan
(G) är vänd framåt. (se skissen)
2. Skruva ihop trattplåtarna (I) med hjälp av skruvar
M5x12 och muttrar M5. Skruvspetsarna ska av
säkerhetsskäl peka inåt tratten.
3. Sätt upp den hopsatta tratten (I) på pelaren (H).
Skruva fast tratten med hjälp av skruvar M5x12 och
muttrar M5.
4. Skruva fast vindskyddsplåtarna (C, D, J) från utsidan
på trattens (I) övre sidkanter. Följ skissen. Börja med
del plåten ”C”.
5. Skjut in asklådan (G) nere i pelaren (H).
6. Placera kolgallret (B) i tratten.
7. Sätt in grillgallret (A) med de båda handtagen i
vindskyddet (C, D, J).
Grillen måste under användning stå stadigt på ett fast un-
derlag.
Använd grillen inte i slutna rum, eller på utor under
tak.
Använd endast ofarliga tändmedel (som t ex DIN-bras-
tändare).
Bränsleskålen har en volym av ca 2 kg.
Innan grillen används för första gången, bör den värmas
upp ca 30 minuter.
Anvisningar för säker användning av
grillapparaten
M5x12
21x
M5
21x
M6
4x
M6x10
4x
