Liste over enkeltdelene
A: Grillrist med to håndtak 1
B: Kullrist 1
C: Vindbeskyttelse bak 1
D: Vindbeskyttelse høyre 1
E: Ventilasjonsregulering 1
(allerede formontert)
F: Sokkel 1
G: Askebeholder 1
H: Søyle (allerede formontert) 1
I: Traktvegg 4
J: Vindbeskyttelse venstre 1

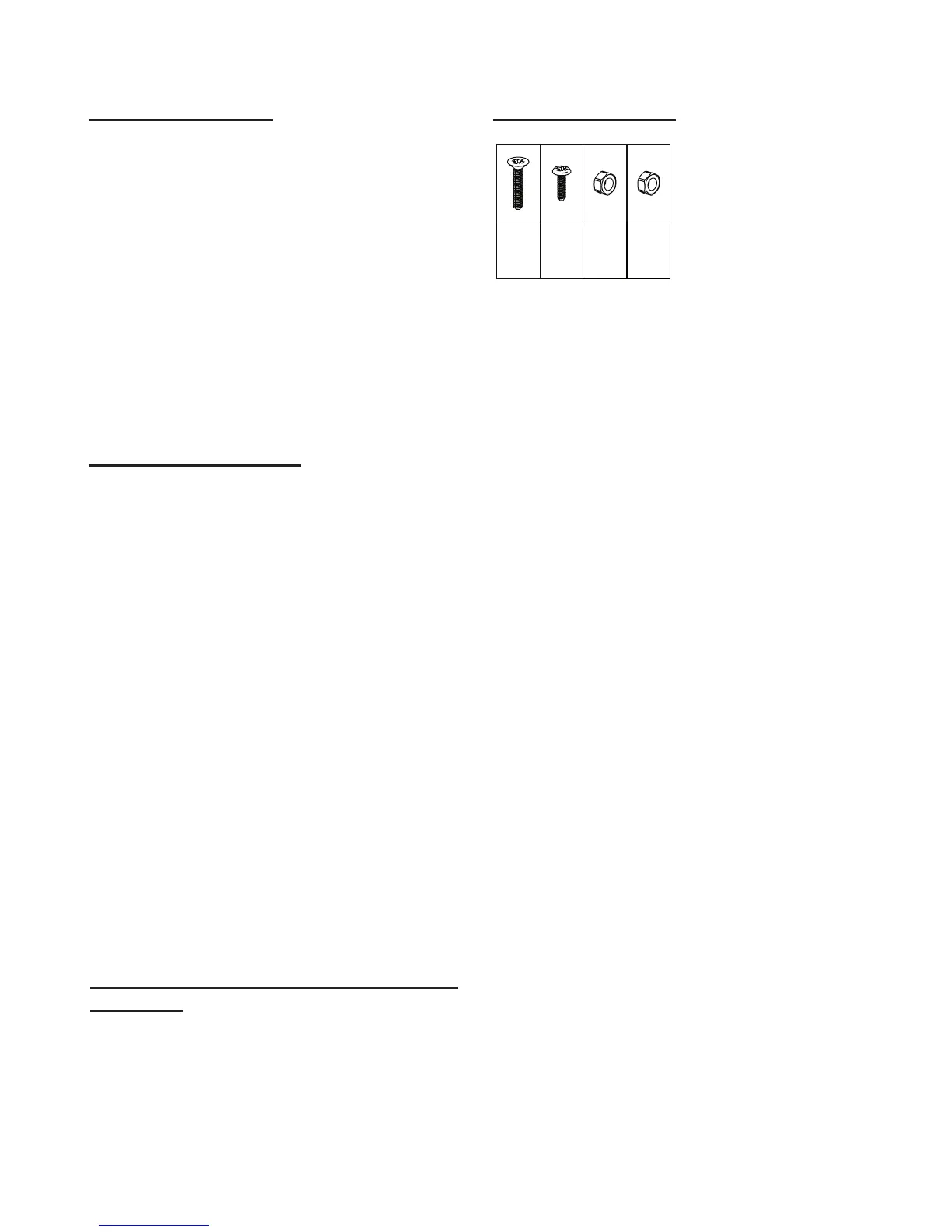

Forbindelseselementer
Gjennomføre monteringen
1. Fest søylen (H) med M5x35 skruer og muttere
M5 sokkelen (F). Skruene føres ovenfra
gjennom søylen (H) inn i sokkelen (F)!
Pass på at utsparingen for askebeholderen (G) peker
forover. (iht. tegning)
2. Forbind de re traktveggene (I) ved hjelp av
M5x12 skruer og muttere M5. Skru-endene bør av
sikkerhetsmessige årsaker peke innover i trakten.
3. Sett den monterte trakten (I) ylen (H). Skru
delene ved hjelp av M5x12 skruer og muttere M5.
4. Monter vindbeskyttelsesdelene (C, D, J) fra utsiden
traktveggenes (I) øvre sidekanter. Følg anordningen
iht. tegningen. Start med del ”C”.
5. Skyv askebeholderen (G) nede inn i søylen (H + ).
6. Legg kullristen (B) inn i trakten.
7. Sett grillristen (A) med begge håndtakene inn i
vindbeskyttelsen (C, D, J).
Under bruk må grillen stå stabilt på et fast underlag.
ikke brukes i lukkete rom eller ater under
tak!
De kun bruke ufarlige tennmidler (som f.eks. DIN-
faststotennmiddel).
Brennstobeholderen har et volum på ca. 2 kg.
Før grillen brukes for første gang bør den varmes opp i ca.
30 minutter.
Henvisninger for å bruke grillapparatet en
sikker måte
