Grill Chef 11272 - Page 28

28
Liste over medfølgende dele
A: Grillrist med to håndtag 1
B: Kulrist 1
C: Vindafskærmning, bagvæg 1
D: Vindafskærmning, højre væg 1
E: Ventilationsskive 1
(allerede formonteret)
F: Sokkel 1
G: Askeskue 1
H: Søjle (fabriksmonteret) 1
I: Tragtvægge 4
J: Vindafskærmning, venstre væg 1

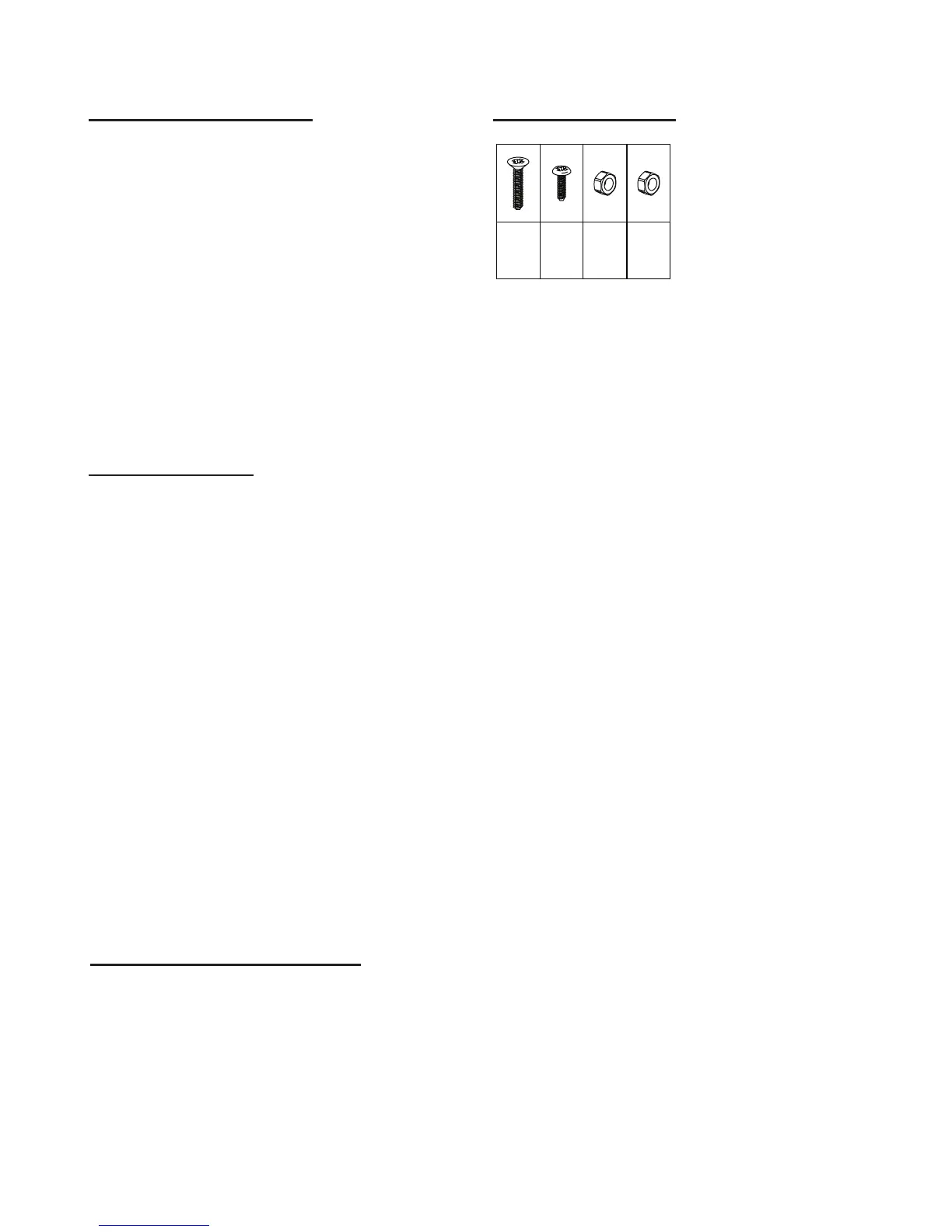

Forbindelseselementer
Gennemfør montage
1. Skru søjlen (H) fast på soklen (F) ved hjælp af
M5x35-skruer og M5-møtrikker. Skruerne skal føres
gennem søjlen (H) og ned i soklen (F) ovenfra!
Sørg for, at hullet til askeskuen (G) vender fremad
(se tegning).
2. Skru de re tragtvægge (I) sammen ved hjælp af
M5x12-skruer og M5-møtrikker. Skruernes spidser
skal af sikkerhedsmæssige årsager vende ind mod
tragtens inderside.
3. Placer den samlede tragt (I) på søjlen (H). Skru
delene sammen ved hjælp af M5x12-skruer og M5-
møtrikker.
4. Montér vindafskærmningens dele (C, D, J) på
ydersiden af tragtvæggenes (I) øverste del.
Vindafskærmningen monteres som vist på
tegningen. Start med den del, der er markeret med
”C”.
5. Skub askeskuen (G) ind i hullet forneden i søjlen
(H).
6. Placer kulristen (B) i tragten.
7. Placer grillristen (A) i vindafskærmningen (C, D, J).
Grillen skal stå på et fast og stabilt underlag, når den bru-
ges.
Grillen må ikke bruges i lukkkede rum eller på
overdækkede ader.
Brug kun ufarlige optændingsmidler (som fx DIN-Fast-
stofantænder).
Brændstofbeholderen kan rumme ca. 2 kg.
Inden grillen bruges første gang, bør den opvarmes i ca. 30
min.
Anvisninger i sikker brug af grillen
M5x12
21x
M5
21x
M6
4x
M6x10
4x
