Grill Chef 11272 - Page 31

31
Osaluettelo
A: Grillausritilä kaksine kahvoineen 1
B: Hiiliritilä 1
C: Tuulisuoja, taka 1
D: Tuulisuoja, oikea 1
E: Ilmansäätöventtiili 1
(valmiiksi asennettu)
F: Sokkeli 1
G: Tuhkalaatikko 1
H: Pylväs (valmiiksi koottu) 1
I: Suppilon seinä 4
J: Tuulisuoja, vasen 1

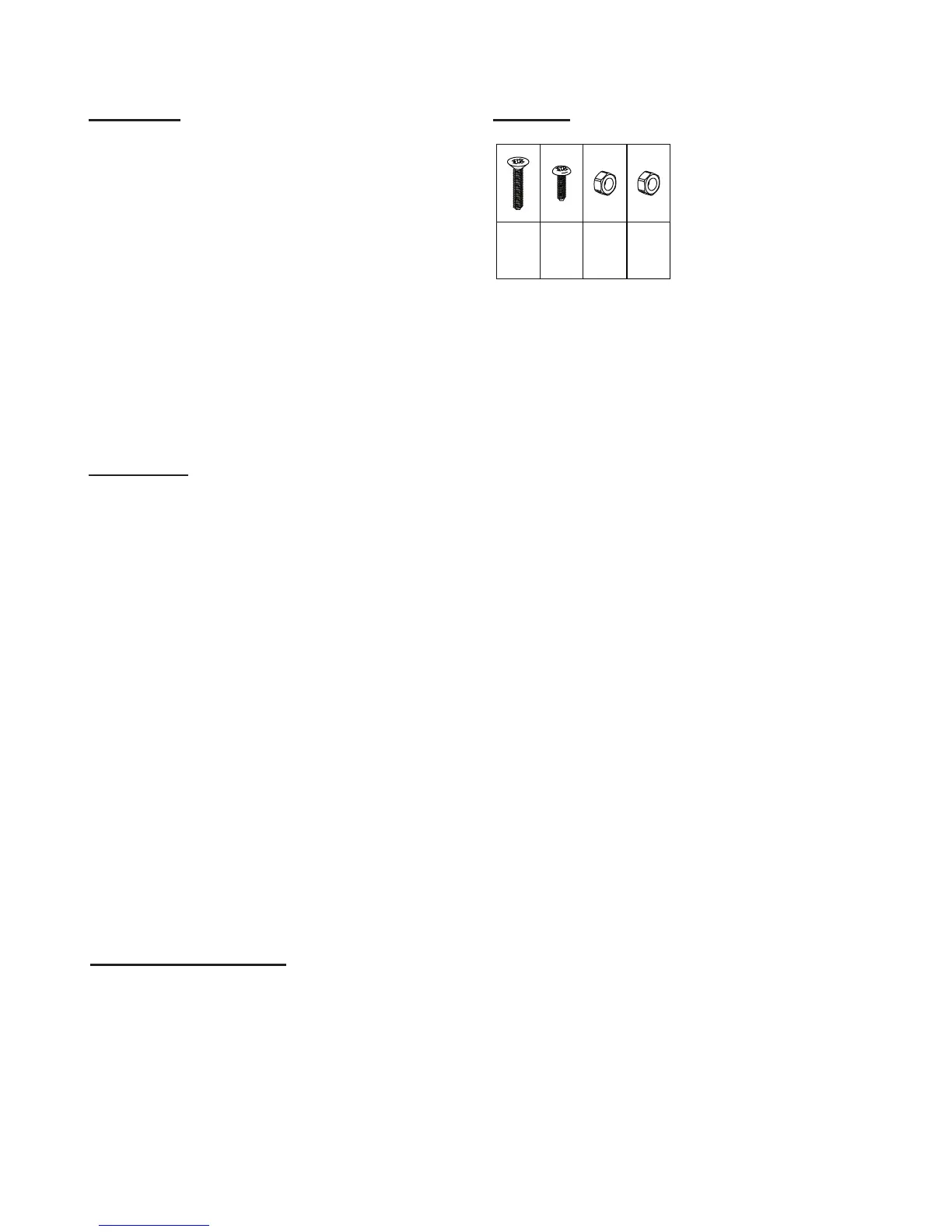

Liitososat
Kokoaminen
1. Kiinnitä pylväs (H) M5x35-ruuveilla ja M5-
muttereilla sokkeliin (H). Työnnä ruuvit
yläkautta pylvään (H) läpi sokkeliin (F)!
Varmista, että tuhkalaatikon (G) aukko on
etupuolella. (Katso piirustus.)
2. Yhdistä suppilon seinät (I) M5x12-ruuveilla
ja M5-muttereilla. Ruuvin päiden on oltava
turvallisuussyistä suppilon sisäpuolelle päin.
3. Aseta koottu suppilo (I) pylvään (H) päälle. Kiinnitä
osat M5x12-ruuveilla ja M5-muttereilla.
4. Kiinnitä tuulisuojan osat (C, D, J) suppilon seinän (I)
ulkoreunoihin. Katso piirustus. Aloita osasta C.
5. Työnnä tuhkalaatikko (G) pylvään (H) alaosaan.
6. Aseta hiiliritilä (B) suppiloon.
7. Aseta grillausritilä (A) kahvoineen tuulisuojaan (C,
D, J).
Grillin on seistävä käytettäessä vakaasti tukevalla alustal-
la.
Ei saa käyttää suljetuissa tiloissa!, ei myöskään
katetuissa paikoissa.
Käytä vain vaarattomia sytytysaineita (esim. DIN-syty-
tyspaloja).
Polttoainetilan vetoisuus on noin 2 kg.
Lämmitä grilliä noin 30 minuuttia ennen ensimmäistä
käyttökertaa.
Grillin turvallinen käyttö
M5x12
21x
M5
21x
M6
4x
M6x10
4x
