Grill Chef 11272 - Page 4

4
Einzelteilliste
A: Grillrost mit zwei Handgrien 1
B: Kohlerost 1
C: Windschutz hinten 1
D: Windschutz rechts 1
E: Lüftungsregulierung 1
(bereits vormontiert)
F: Sockel 1
G: Aschekasten 1
H: Säule (bereits vormontiert) 1
I: Trichterwand 4
J: Windschutz links 1

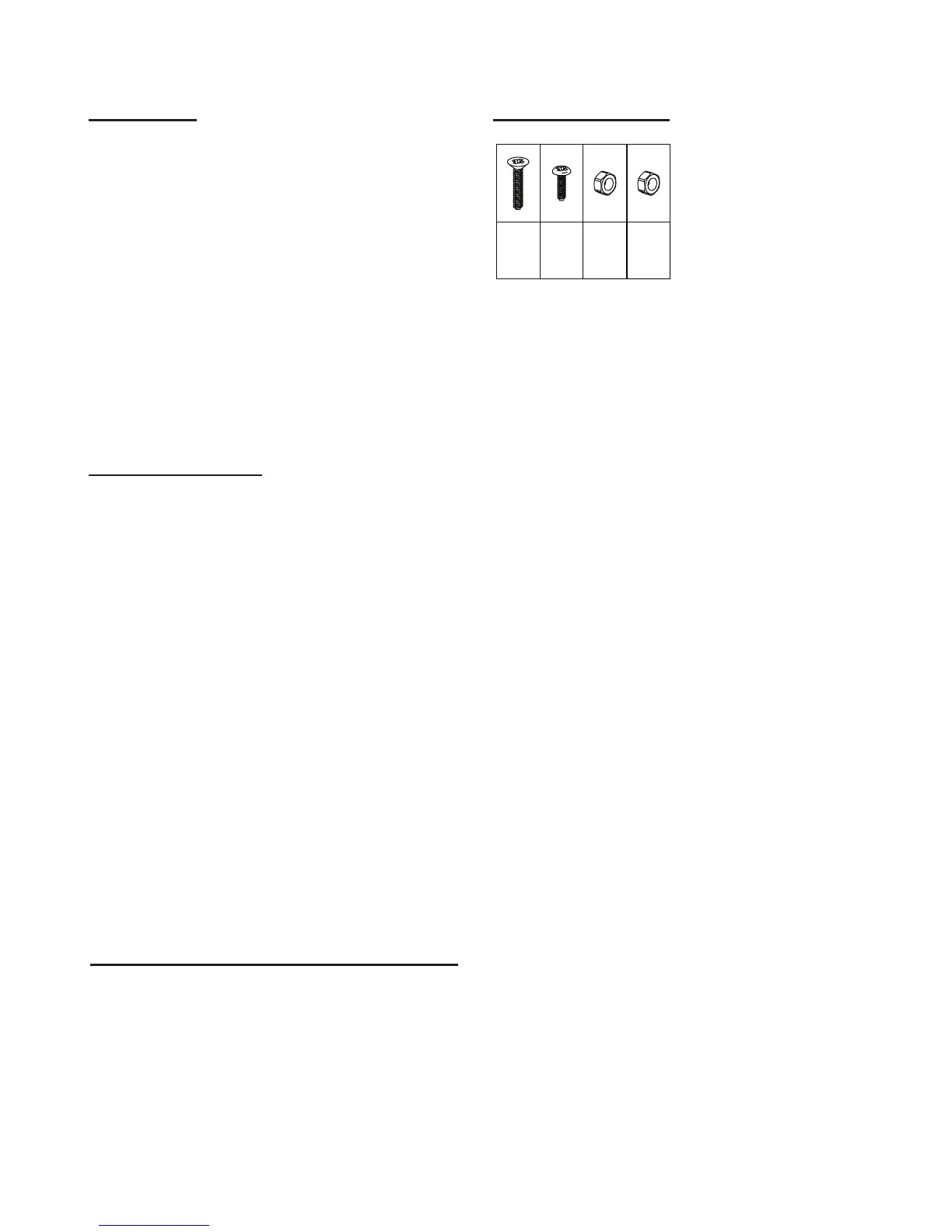

Verbindungselemente
Montage durchführen
1. Befestigen Sie die Säule (H) mit M6x10
Schrauben und Muttern M6 auf dem Sockel
(F). Die Schrauben werden von oben durch
die Säule (H) in den Sockel (F) geführt!
Achten Sie darauf, daß die Aussparung für den
Aschekasten (G) nach vorne zeigt. (gemäß
Zeichnung)
2. Verbinden Sie die vier Trichterwände (I) mittels
M5x12 Schrauben und Muttern M5 miteinander. Die
Schrauben-enden sollten aus Gründen der Sicherheit
ins Innere des Trichters zeigen.
3. Setzen Sie den montierten Trichter (I) auf die Säule
(H). Verschrauben Sie die Teile mittels M5x12
Schrauben und Muttern M5.
4. Montieren Sie die Windschutz – Teile (C, D, J)
von außen an den oberen Seitenrändern der
Trichterwände (I). Beachten Sie die Anordnung
gemäß Zeichnung. Beginnen Sie mit Teil „C“.
5. Schieben Sie den Aschekasten (G) unten in die Säule
(H) ein.
6. Legen Sie den Kohlerost (B) in den Trichter ein.
7. Setzen Sie den Grillrost (A) mit den beiden
Handgrien in den Windschutz (C, D, J) ein.
Der Grill muß während des Betriebes stabil auf festem
Untergrund stehen.
Nicht in geschlossenen Räumen benutzen!, oder auf
überdachten Flächen.
Verwenden Sie nur ungefährliche Anzündmittel (wie z.B.
DIN-Feststoanzünder).
Der Brennstobehälter hat ein Fassungsvermögen von ca.
2 kg.
Vor Erstgebrauch sollte der Grill ca. 30 Minuten aufgeheizt
werden.
Hinweise zum sicheren Betrieb des Grillgerätes
M5x12
21x
M5
21x
M6
4x
M6x10
4x
