GROUND ZERO GZFA 4.100 / 4.150

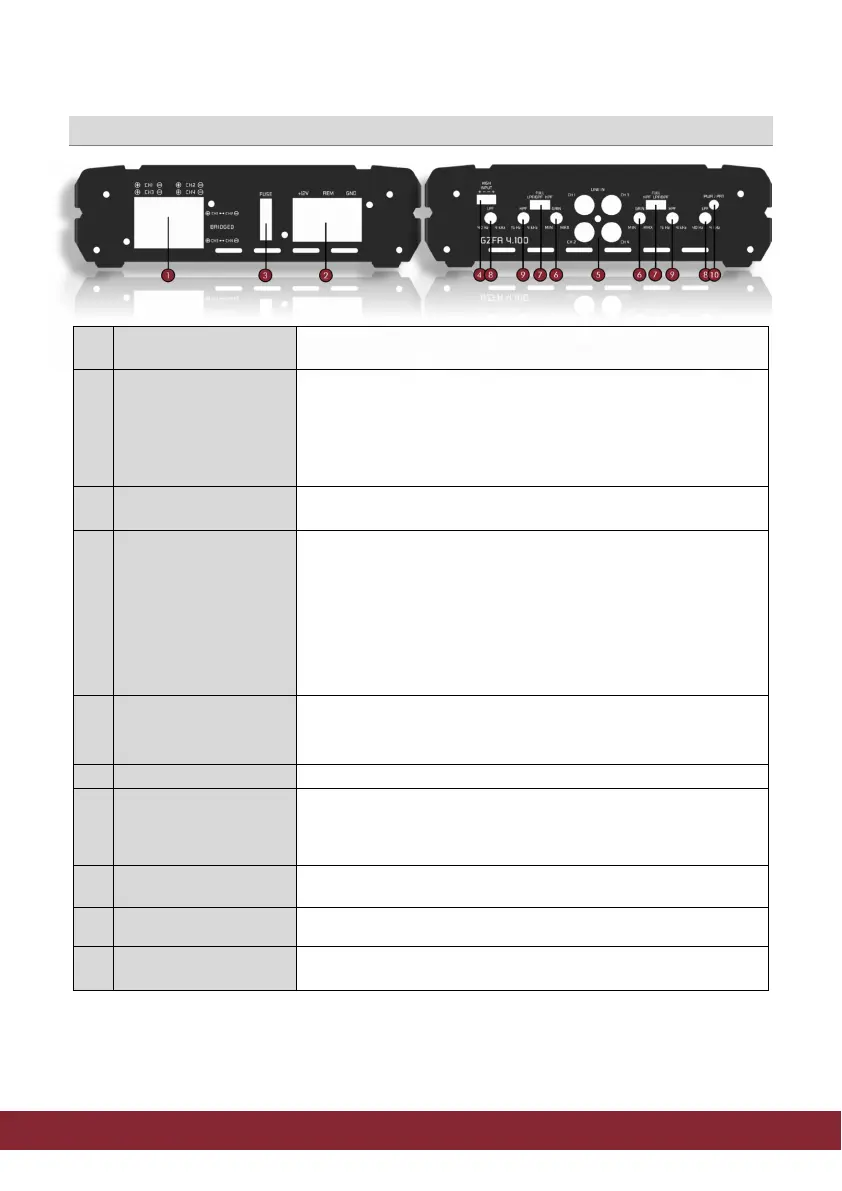

Einstellungen und Funktionen
Zum Anschluss der Lautsprecherkabel
(Impedanz ≥ 2 Ohm im Stereobetrieb / 4 Ohm im Brückenbetrieb)
+12V Dauerstrom-Anschluss (+)
(z.B. direkt an den Pluspol der Batterie)
REM Remote-Anschluss des Steuergerätes
(nicht bei Verwendung des Hochpegeleingangs)
GND Masse-Anschluss an der Karosserie (-)
(z.B. direkt an den Minuspol der Batterie)
Eine defekte Sicherung sollte ausschließlich durch eine Sicherung
mit demselben Wert ersetzt werden
Anstelle des Cinch-Einganges kann alternativ der Hochpegel-
Eingang genutzt werden. Hierbei werden die Lautsprecherausgänge
des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker
schaltet hierbei automatisch ein, sobald ein Signal anliegt (Auto-
On Funktion). Der REM (Remote) Eingang des Stromanschlusses
bleibt in dieser Betriebsart unbenutzt
Wichtig: Der Hochpegel-Eingang und der Cinch-
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Buchsen zum Anschluss der Cinch-Kabel (RCA)
Wichtig: Der Hochpegel-Eingang und der Cinch-
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Regler zur Einstellung der Eingangsempfindlichkeit
Mittels des Schalters wird der Hochpass-(HPF) oder der Tiefpass-
Filter (LPF) aktiviert. Im LPF Modus bleibt der HPF aktiv, daraus
resultiert ein Bandpass-Filter (BPF). In der FULL Stellung wird der
gesamte Frequenzbereich wiedergegeben
Mittels des Reglers wird die Übergangsfrequenz gewählt, oberhalb
dieser werden hohe Frequenzen gefiltert (40 bis 4000 Hz)
Hochpass-Filter
(Subsonic-Filter)
Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb
dieser werden tiefe Frequenzen gefiltert (15 Hz bis 4000 Hz)
POWER grün - Gerät in Betrieb
PROTECT
rot - Fehler (Schutzschaltung aktiv)
