46
Español (MX)
4.5.2 Para modelos con caja de conexiones
1. Afloje el tornillo de la cubierta de la caja de
conexiones.
2. Use cualquiera de los orificios para introdu-
cir los cables.
3. Conecte los cables según lo descrito en los
pasos 3a-3d de la sección Procedimiento de
cableado (a continuación). Lleve a cabo
entonces los pasos 4-7.
Procedimiento de cableado
4. Coloque la cubierta de la caja de conexiones
sobre la caja de conexiones.
5. Apriete el tornillo con cabeza de estrella de
la caja de conexiones aplicando un par de
apriete de 5 in-lb.
6. Conecte el suministro eléctrico.
7. Los indicadores luminosos del panel de con-
trol confirmarán entonces la conexión del
suministro eléctrico.
Asegúrese de conectar el conductor
de aterrizaje (verde) del cable de la
bomba al conductor de aterrizaje del
cable de suministro eléctrico.

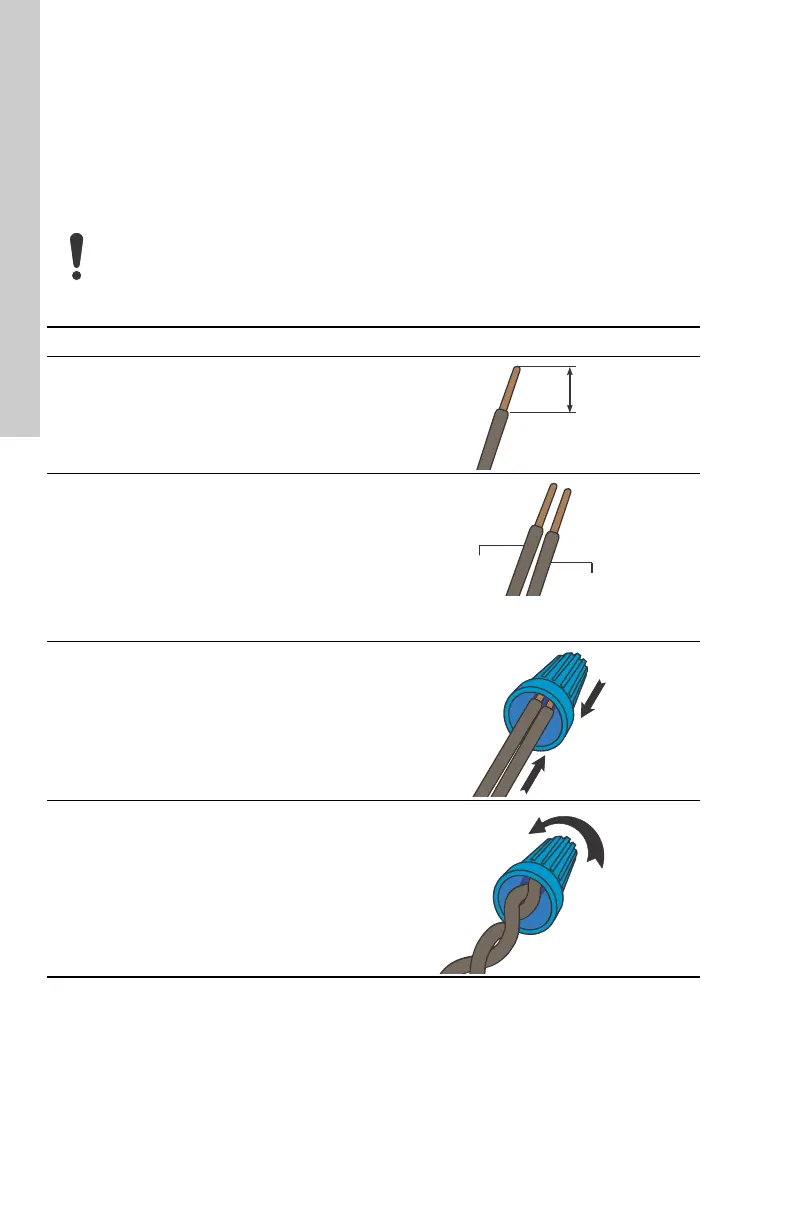

Paso Acción Ilustración
3a
Pele los extremos de los conductores
de los cables como muestra la ilustra-
ción.
TM06 8250 4816
3b
Alinee el extremo de cada uno de los
conductores del cable de la bomba
(incluidos los filamentos sueltos) con el
extremo del conductor correspon-
diente del cable de suministro eléctrico.
Conductor verde: tierra
Conductor negro: línea
Conductor blanco: neutro
TM06 8253 4816
3c
Inserte los extremos de los conducto-
res de ambos cables en el conector.
Introduzca completamente los conduc-
tores de ambos cables en el conector.
TM06 8251 4816
3d
Gire el conector hasta que los conduc-
tores de ambos cables se crucen dos
veces.
TM06 8252 4816
Conductor del
cable de la
bomba
Conductor del
cable de
suministro
eléctrico
