A: Tõstekronsteinide vale asukoht.
B: Tõstekronsteinide õige asukoht.
Mootori pumbalt mahatõstmine
C D
A B
TM072255

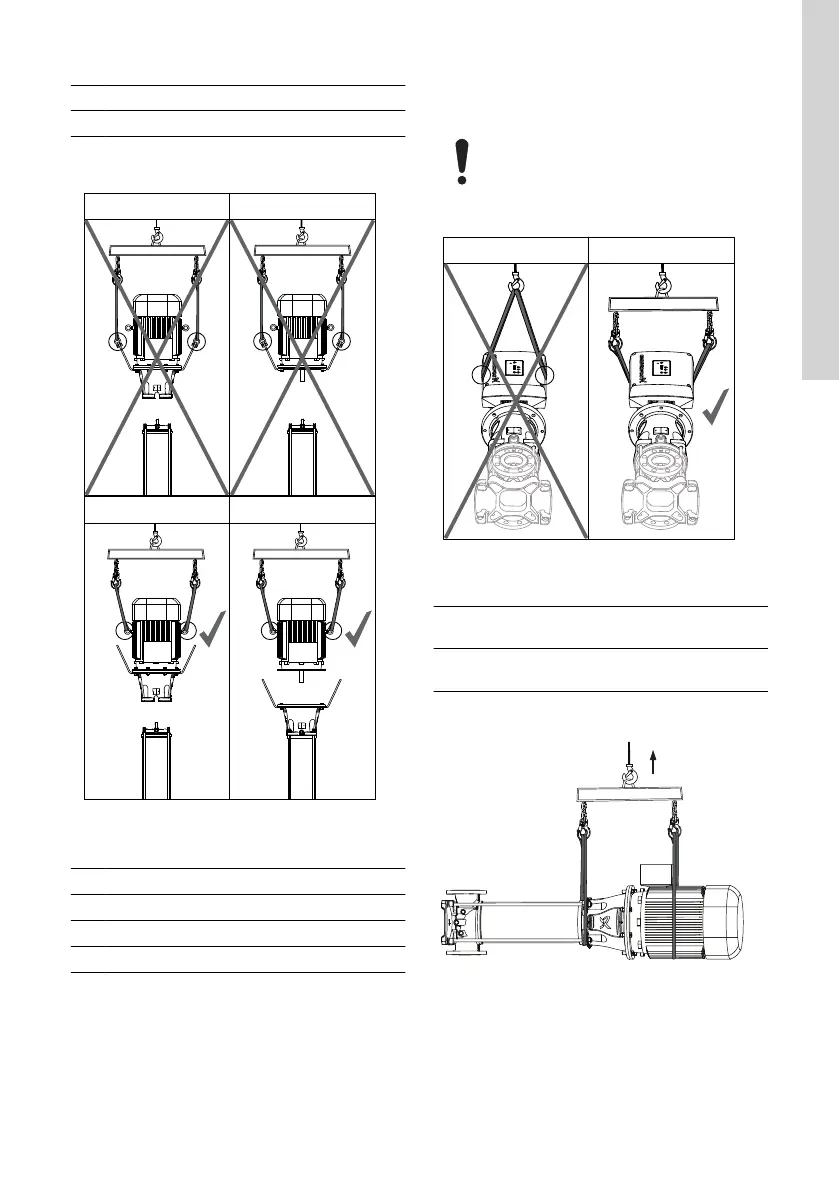

Mootori tõstmine
A: Alusplaadiga mootori ebaõige tõstmine.
B: Alusplaadita mootori ebaõige tõstmine.
C: Alusplaadiga mootori õige tõstmine.
D: Alusplaadita mootori õige tõstmine.
MGE-mootoriga varustatud pumpade tõstmine
Pumba tõstmisel, mis sisaldab
integreeritud sagedusmuundurit, tuleb
hoolitseda selle eest, et klemmikarp ei
puutuks kokku tõsteseadmega. Vt joon.
MGE-mootoritega varustatud pumpade
tõstmine.
stop
stop
A
B
TM072290
MGE-mootoritega varustatud pumpade tõstmine
A:
MGE-mootoriga varustatud pumba ebaõige
tõstmine.
B:
MGE-mootoriga varustatud pumba õige
tõstmine.
Toote tõstmine horisontaalasendis
TM068773
5,5 kW Grundfos MG ja MGE* mootoriga pumpade
tõstmine horisontaalsuunas
* Vt ka jaotist MGE-mootoriga varustatud pumpade
tõstmine
