Русский (RU)
224
9.10 Порт USB
9.11 Резервное питание от аккумулятора
Аккумулятор может быть подключен к CU 3X2 для
обеспечения резервного питания.
Аккумулятор может быть подключен
непосредственно к CU 3X2 без плавкого
предохранителя.
С батареей резервного электропитания CU 3X2
может работать без перебоев при исчезновении
основного электропитания.

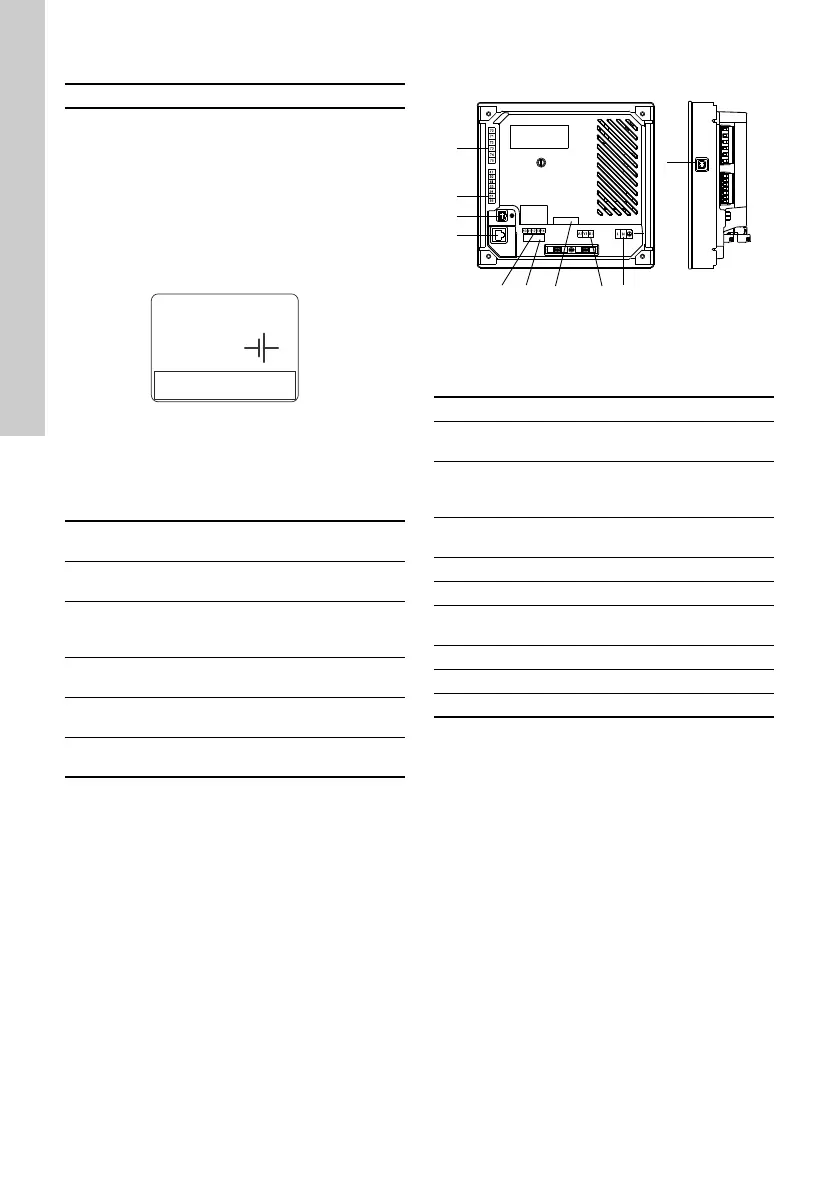

Рис. 16 Ярлык внутреннего резервного
аккумулятора
9.11.1 Данные резервного аккумулятора
Аккумуляторная батарея должна соответствовать
следующим требованиям:
9.11.2 Контроль аккумулятора
CU 3X2 может определить следующее:
• короткое замыкание
• неправильное соединение полюсов
• повреждённый аккумулятор
• отсутствие аккумулятора
• низкое напряжение батареи.
9.12 Группы клемм
Рис. 17 Группы клемм
Клеммы групп 2, 3, 5 и 6 изолированы от всех
остальных групп клемм усиленной изоляцией,
2224 В переменного тока.
На все клеммы в группах 2, 3, 5 и 6 подается
малое по условиям безопасности напряжение
(SELV). Это обеспечивает защиту от ударов
током.
Порт USB USB 2.0, тип B
TM04 2367 2408
Марка
аккумулятора
Power Sonic
Тип
аккумулятора
Свинцово-кислотная батарея
типа AGM
Серия
аккумулятора
PS 12xxx серии UL R/C с
регистрационным номером
MH20845
Номинальное
напряжение
12 В
Ёмкость
аккумулятора
40 Ач, рекомендованная
(24 часа наработки)
Номинальное
время зарядки
8 часов (для батареи 40 Ач)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Группа 1 Подключение электропитания
Группа 2
Клеммы для подключения
внутреннего GENIbus
Группа 3
Подключение к внешней сети
Fieldbus
(модуль CIM - опция)
Группа 4
Подсоединение резервного
аккумулятора
Группа 5 Цифровые входы
Группа 6 Подключение Ethernet
Группа 7
Сервисное подключение TTL
GENIbus
Группа 8 Аналоговые входы
Группа 9 Порт USB
Группа 10 Цифровые выходы
10
8
7
6
54 3 21
9
