2. Montage
L'installation doit être effectuée par du personnel agréé et confor-
mément aux réglementations locales.
2.1 Location
La LC/D 107 peut être placée à une température ambiante située
entre -30 °C et +50 °C.
Classe de protection : IP65.
En cas d'utilisation à l'extérieur, il convient de placer la LC/D 107
dans un abri/une armoire de protection.
La LC/D 107 ne doit pas être exposée au soleil direct.
2.2 Montage
Avant le montage, retirer d'éventuelles protections de transport
placées dans l'armoire.
Monter la LC/D 107 :
• sur la paroi plane d'un mur,
• avec les raccords Pg vers le bas
(des raccords supplémentaires doivent être montés dans la
plaque de fond de l'armoire),
• avec quatre vis dans les trous de montage de la plaque arrière
de l'armoire, voir fig. 1. Percer auparavant les trous de mon-
tage avec un foret de 4 mm. Monter les vis. Mettre sur les vis
les capuchons en plastique fournis (IP65).

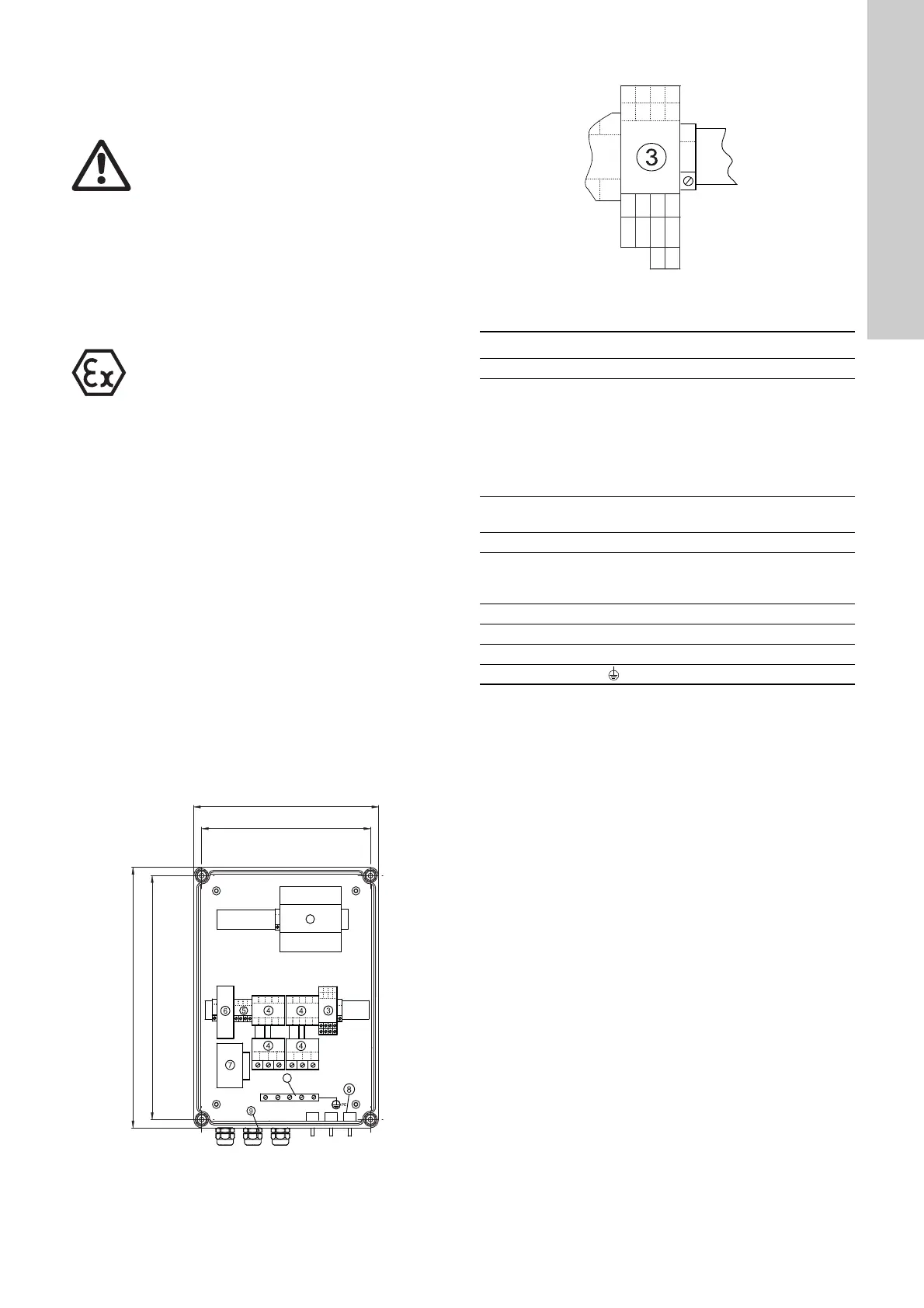

La fig. 1 montre la structure interne de la LCD 107
(la structure de la LC 107 est similaire).
Fig. 1
La fig. 2 montre le marquage des bornes pour le repère 3.
Fig. 2
Légende des figs. 1 et 2 :
Remarque : La longueur maximale des tuyaux de pression pour
les capteurs de niveau en cloche est de 20 m.
Avertissement
Avant toute intervention sur les pompes qui trans-
portent des liquides/fluides dangereux pour la santé,
il convient d'effectuer un nettoyage/une aération effi-
cace des pompes, puits et équivalent conformément
aux réglementations locales.
Avant toute intervention sur la LC/D 107 et les
pompes, puits et équivalent, la tension d'alimentation
doit être coupée et il faut s'assurer qu'elle ne risque
pas d'être enclenchée accidentellement.
Avertissement
La commande LC/D 107 ne doivent pas être instal-
lées dans des zones présentant un danger d'explo-
sion.
Uniquement les détecteurs de niveau peuvent être
installés dans des zones Ex.
TM01 4783 0500
TM01 4832 0999
Rep. Description
1 Module CU 212 pour LCD (module CU 211 pour LC).
3
Rangée de bornes avec :
• entrées pour la résistance PTC/le thermorupteur du
moteur (T11-T21, T12-T22),
• sortie pour l'indicateur d'alarme externe pour alarme
de niveau d'eau élevé (H1-H2),
• sortie pour l'indicateur d'alarme externe pour alarme
commune (GA1-GA2).
4
Protection des moteurs, pompes 1 et 2 (jeu de contacts
et relais thermique ajouté).
5 Rangée de bornes pour tension d'alimentation.
6
Supports de fusibles pour fusibles de courant de com-
mande (1 à 3 en fonction de la variante de tension/
courant).
7 Transformateur de séparation (LCD uniquement).
8 Manocontact pour l'entrée de niveau.
9 Raccords Pg.
10 Rail de terre (
PE
).
T22
T12
T21
T11
H-NO
H-COM
H-NC
G-NO
G-COM
G-NC
