4. Allgemeine Informationen
Der Niveauwandler soll die bisherigen Druckschal-
tereinheiten der Niveausteuerungen LC 109,
LCD 109 und LC 110 ersetzen, weil die Produktion
eingestellt wird und die Druckerschaltereinheiten
deshalb nicht mehr verwendet werden.
Abb. 1 Alte Druckschaltereinheit
Der Niveauwandler ist mit einem Piezoaufnehmer
ausgerüstet, der auch in den Grundfos Niveausteue-
rungen LC 220 und LC 221 eingesetzt wird. Der im
Niveauwandler angeordnete piezoresistive Druck-
sensor ist über einen Schlauch mit einem Staudruck-
rohr im Sammelbehälter verbunden. Das eine Ende
des Schlauchs wird an den Niveauwandler mithilfe
einer Schottverschraubung und das andere Ende an
den am Sammelbehälter befindlichen Kopf des Stau-
druckrohrs angeschlossen.

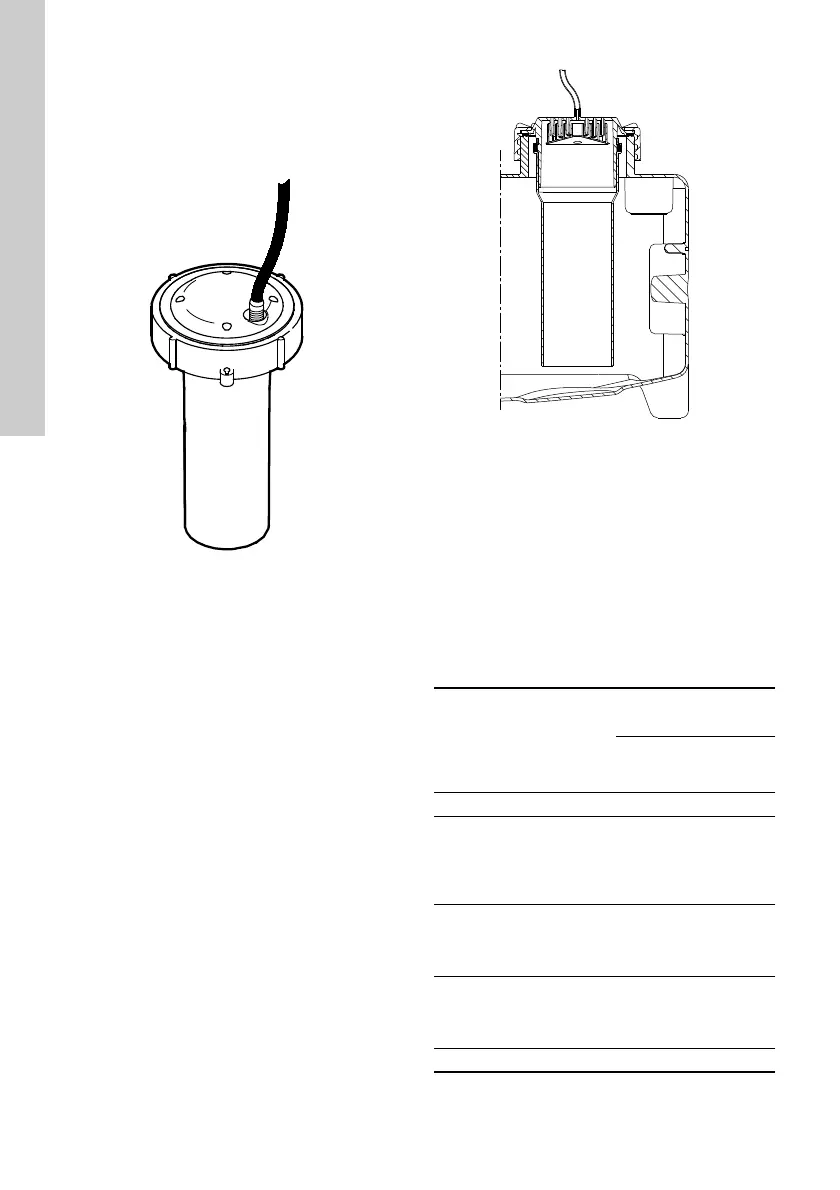

Abb. 2 Staudruckrohr, Kopf des Staudruck-
rohrs und Schlauch
Bei ansteigendem Füllstand wird die Luft im Stau-
druckrohr und Schlauch komprimiert. Der piezoresis-
tive Sensor wandelt diese Druckänderung dann in
ein Analogsignal um.
Der Niveauwandler verwendet das Analogsignal zum
Ein- und Ausschalten der Pumpe(n) und zum Auslö-
sen eines Hochwasseralarms.
Der neue Niveauwandler simuliert die Funktion der
vier Schalter der alten Druckschaltereinheit.
In der nachfolgenden Tabelle sind die Schaltpunkte
für die verschiedenen Multilift Hebeanlagen in
Abhängigkeit der Füllstände aufgeführt.
TM02 2020 0000
TM05 0332 1011
Schalter-
simulation
Signal
MSS,
M, MD
MLD
MD1,
MDV
Schaltpunkt,
gemessen vom Boden
[mm]
S4 ein Alarm 310 566 746
S3 ein
Pumpe 2
einschalten
(Einschalt-
niveau
250 mm)
280 516 696
S2 ein
Einschalten
(Einschalt-
niveau
250 mm)
240 429 609
S1 ein
Einschalten
(Einschalt-
niveau
180 mm)
160 - -
S1 aus Abschalten 124 130 310
